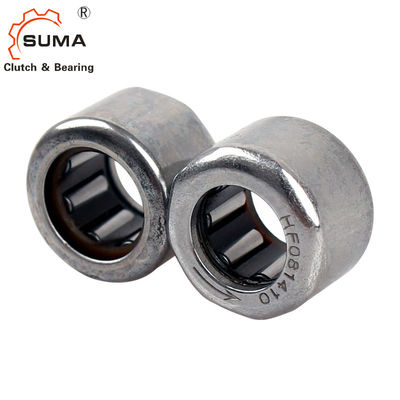

B48 Bantalan Rol Jarum Tipe Datar
Fitur produk
Seri SCE ditarik bantalan rol jarum cangkir dengan ujung terbukamenawarkan tinggi bagian radial yang sangat kecil.Cincin luar cangkir berdinding tipis dan rakitan roller jarum dan sangkar memungkinkan desain pengaturan bantalan yang sangat ringkas dan mudah dipasang dengan daya dukung beban radial yang tinggi.Mereka membantu memberikan kapasitas maksimum dalam ruang radial minimal.Pasang dengan press fit di housing.
Dimensi dan Kapasitas
Batang | Penunjukan bantalan | Massa | Dimensi Batas | Peringkat Beban Dasar | Membatasi Kecepatan | ||||
Diameter | Kode saat ini | Kode Asli | kira-kira | Fw | D | C | Dinamis | Statis | Minyak |
mm | g | mm | N | rpm | |||||
3.175 | SCE 55 | 0,004 | 3.175 | 12,7 | 8.334 | ||||
3.97 | SCE 21/4TN | 3.97 | 7.15 | 6.35 | |||||
4.762 | SCE 34TN | 4.762 | 8.731 | 6.35 | |||||
6.35 | SM 47 | 0,004 | 6.35 | 11.112 | 11.13 | ||||
SM 49 | 6.35 | 11.112 | 14.287 | ||||||
SCE 49PP | 6.35 | 11.112 | 14.29 | ||||||
7.938 | SCE 55 | SM55 | 0,0032 | 7.938 | 12,7 | 7.938 | 2892 | 2625 | 29.000 |
SCE 56P | 0,006 | 7.938 | 12,7 | 9.52 | |||||
SM 57 | 0,006 | 7.938 | 12,7 | 11.11 | |||||
SCE 59 | 0,003 | 7.938 | 12,7 | 14.29 | |||||
9.525 | SCE 65 | SM65 | 0,004 | 9.525 | 14.288 | 7.94 | 2892 | 2417 | 25000 |
SCE 66 | 0,006 | 9.525 | 14.288 | 9.52 | 3900 | 3950 | 29500 | ||
SM 68 | 0,0065 | 9.525 | 14.288 | 12,7 | |||||
SCE 68K | 9.525 | 14.288 | 9.271 | ||||||
SCE 69P | 0,007 | 9.525 | 14.288 | 14.29 | |||||
SCE 69 | 0,004 | 9.525 | 14.288 | 14.29 | |||||
SCE 610PP | 9.525 | 14.288 | 15.88 | 3900 | 3950 | 29500 | |||
11.112 | SM 78 | 0,005 | 11.112 | 15.875 | 12,7 | 6400 | 7800 | 25000 | |
12,7 | SCE 85 | 0,0047 | 12,7 | 17.462 | 7.94 | ||||
SCE 86 | 0,006 | 12,7 | 17.462 | 9.52 | |||||
SCE 86A | 0,007 | 12,7 | 17.462 | 9.52 | |||||
SCE 87 | 0,006 | 12,7 | 17.462 | 11.11 | 7340 | 7800 | 22000 | ||
SCE 88 | 0,009 | 12,7 | 17.462 | 12,7 | 6897 | 9033 | 19.000 | ||
SCE 810ZOH | 0,009 | 12,7 | 17.462 | 15.88 | 8811 | 12237 | 19.000 | ||
SCE 810PP | 0,009 | 12,7 | 17.462 | 15.88 | 8811 | 12237 | 19.000 | ||
14.288 | SM 96 | 0,005 | 14.288 | 19.05 | 9.52 | 5162 | 6408 | 18000 | |
SM 98 | 0,008 | 14.288 | 19.05 | 12,7 | 7698 | 10769 | 18000 | ||
SCE 910 | 0,01 | 14.288 | 19.05 | 15.88 | 9434 | 14017 | 18000 | ||
SCE 912 | 0,013 | 14.288 | 19.05 | 19.05 | 10724 | 16465 | 18000 | ||
15.875 | SCE 105 | 0,0075 | 15.875 | 20.638 | 7.94 | 4300 | 5200 | 17600 | |
SCE 107-1/2 | 0,009 | 15.875 | 20.638 | 11.91 | 7100 | 10300 | 17600 | ||
SCE 108 | SM108 | 0,01 | 15.875 | 20.638 | 12,7 | 8743 | 12015 | 16000 | |
SCE 109P | 15.875 | 20.638 | 14.29 | 8743 | 12015 | 16000 | |||
SCE 1010 | 0,011 | 15.875 | 20.638 | 15.88 | 10368 | 16242 | 16000 | ||
SCE 1010PP | 0,013 | 18.875 | 20.638 | 15.88 | 10368 | 16242 | 16000 | ||
SCE 1012 | 0,014 | 15.875 | 20.638 | 19.05 | 12015 | 19802 | 16000 | ||
SCE 1012PP | 0,014 | 15.875 | 20.638 | 19.05 | 12015 | 19802 | 16000 | ||
17.462 | SCE 118 | 0,014 | 17.462 | 22.225 | 12,7 | 8600 | 13200 | 16000 | |
SCE 1112 | 0,016 | 17.462 | 22.225 | 19.05 | 12400 | 21000 | 16000 | ||
19.05 | SCE 128 | 0,013 | 19.05 | 25.4 | 12,7 | 9800 | 12500 | 14700 | |
SCE 120 | 19.05 | 34 | 14.5 | ||||||
SCE 129P | 0,019 | 19.05 | 25.4 | 14.29 | 10000 | 13500 | 15200 | ||
SCE 1210PPR | 0,017 | 19.05 | 25.45 | 15.88 | 12682 | 17577 | 13000 | ||
SCE 1211 (P) | 0,018 | 19.05 | 25.4 | 17.46 | 15352 | 22250 | 13000 | ||
SCE 1212 | 0,021 | 19.05 | 25.4 | 19.05 | 15352 | 22250 | 13000 | ||
SCE 1214PP | 19.05 | 25.4 | 22.22 | ||||||
SCE 1216 | 0,03 | 19.05 | 25.4 | 25.4 | |||||
20.638 | SCE 1312 | 0,024 | 20.638 | 26.988 | 19.05 | 16020 | 23585 | 12000 | |
22.225 | SCE 146 | 0,013 | 22.225 | 28.575 | 9.52 | 8200 | 10700 | 12600 | |
SCE 148 | 0,019 | 22.225 | 28.575 | 12,7 | 11125 | 15797 | 11000 | ||
SCE 148-OH | 0,019 | 22.225 | 28.575 | 12,7 | 11125 | 15797 | 11000 | ||
SCE 1412 | 0,028 | 22.225 | 28.575 | 19.05 | 16910 | 27145 | 11000 | ||
SCE 1416 | 0,034 | 22.225 | 28.575 | 25.4 | 22100 | 38000 | 12600 | ||
25.4 | SCE 168 | 0,019 | 25.4 | 31.75 | 12,7 | 12682 | 19135 | 10000 | |
SCE 1612 | 0,027 | 25.4 | 31.75 | 19.05 | 18022 | 30260 | 10000 | ||
SCE 1614PP | 25.4 | 31.75 | 22.22 | ||||||
SCE 1616 | 0,038 | 25.4 | 31.75 | 25.4 | 24920 | 45390 | 10000 | ||
SCE 1616PP | 0,038 | 25.4 | 31.75 | 25.4 | 24920 | 45390 | 10000 | ||
SCE 1620 | 0,048 | 25.4 | 31.75 | 31.75 | |||||
28.575 | SCE 188 | 0,021 | 28.575 | 34.925 | 12,7 | 12905 | 20247 | 9000 | |
SM 1816 | SMel816 | 0,04 | 28.575 | 34.925 | 25.4 | 25810 | 49395 | 9000 | |
SM 1820 | 0,053 | 28.575 | 34.925 | 31.75 | |||||
31.422 | SCE 2020A | 31.422 | 38.1 | 31.75 | |||||
31.75 | SCE 2010 | 0,03 | 31.75 | 38.1 | 15.88 | 21137 | 39605 | 8000 | |
SCE 2012 | 0,037 | 31.75 | 38.1 | 19.05 | 16500 | 29.000 | 8000 | ||
SCE 2016 | SM2016 | 0,045 | 31.75 | 38.1 | 25.4 | 27145 | 54735 | 8800 | |
SCE 2020 | 0,056 | 31.75 | 38.1 | 31.75 | |||||
34.925 | SCE 228 | 0,025 | 34.925 | 41.275 | 12,7 | 13600 | 23700 | 8000 | |
SCE 2212 | 0,039 | 34.925 | 41.275 | 19.05 | 21360 | 42720 | 7500 | ||
SCE 2216 | 0,058 | 34.925 | 41.275 | 25.4 | 27590 | 59185 | 7500 | ||
SCE 2220 | 0,081 | 34.925 | 41.275 | 31.75 | 34000 | 77000 | 8000 | ||
38.1 | SCE 2416 | 0,083 | 38.1 | 47.625 | 25.4 | 38715 | 66305 | 6500 | |
SCE 2420 | 0.105 | 38.1 | 47.625 | 31.75 | |||||
41.275 | SCE 2620 | 0.11 | 41.275 | 50.8 | 31.75 | 51000 | 97000 | 6800 | |
44.45 | SCE 2812 | 0,082 | 44.45 | 53.975 | 19.05 | 31500 | 55000 | 6300 | |
SCE 2816 | SM2816 | 0,115 | 44.45 | 53.975 | 25.4 | 41385 | 75650 | 6000 | |
SCE 2824 | 0,163 | 44.45 | 53.975 | 38.1 | |||||
50.8 | SCE 3216 | 0.102 | 50.8 | 60.33 | 25.4 | ||||
SCE 32 160OH | 50.8 | 60.38 | 25.4 | ||||||
SCE 3220 | 0.14 | 50.8 | 60.325 | 31.75 | 55180 | 115700 | 5000 |
