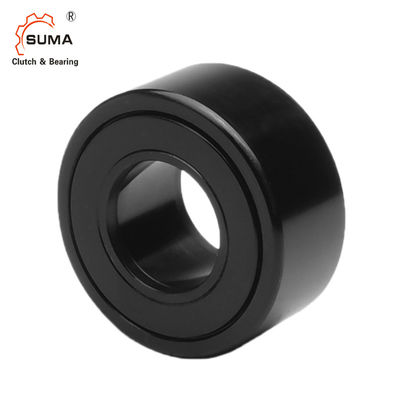

Bantalan Jarum Aksial Tekstil Jenis YCR Stud
Fitur
Track Roller adalah unit bantalan yang terdiri dari ring luar berdinding tebal mesin, roller jarum atau set roller silinder, atau pemandu sangkar atau roller jarum pelengkap lengkap, ring dalam atau baut dan segel.Menampilkan beberapa struktur kompak, akurasi berputar tinggi, varietas besar, kemampuan beradaptasi yang luas dan pemasangan yang mudah, dapat menanggung beban radial tinggi dan beban kejut tertentu dan banyak digunakan dalam peralatan mesin, metalurgi, tekstil dan mesin cetak, jalur pemrosesan dan lain-lain.
Dimensi dan Kapasitas
Tidak ada segel Nomor referensi. |
Tertutup Nomor referensi. |
Tertutup Nomor referensi. |
OD (RD) Inci |
Lebar (W) Inci |
identitas (B) Inci |
Lebar di atas pelat ujung (W1) Inci |
dia.Dari pelat ujung (E) Inci |
CYR-3/4 | CYR-3/4-S | CCYR-3/4-S | 0,75 | 0,5 | 0,25 | 0,5625 | 39/64 |
CYR-7/8 | CYR-7/8-S | CCYR-7/8-S | 0,875 | 0,5 | 0,25 | 0,5625 | 39/64 |
CYR-1 | CYR-1-S | CCYR-1-S | 1 | 0,625 | 0,3125 | 0,6875 | 25/32 |
CYR-1 1/8 | CYR-1 1/8-S | CCYR-1 1/8-S | 1.125 | 0,625 | 0,3125 | 0,6875 | 25/32 |
CYR-1 1/4 | CYR-1 1/4-S | CCYR-1 1/4-S | 1.25 | 0,75 | 0,375 | 0,8125 | 63/64 |
CYR-1 3/8 | CYR-1 3/8-S | CCYR-1 3/8-S | 1,375 | 0,75 | 0,375 | 0,8125 | 63/64 |
CYR-1 1/2 | CYR-1 1/2-S | CCYR-1 1/2-S | 1.5 | 0,875 | 0,4375 | 0.9375 | 1 3/32 |
CYR-1 5/8 | CYR-1 5/8-S | CCYR-1 5/8-S | 1.625 | 0,875 | 0,4375 | 0.9375 | 1 3/32 |
CYR-1 3/4 | CYR-1 3/4-S | CCYR-1 3/4-S | 1.75 | 1 | 0,5 | 1.0625 | 1 1/4 |
CYR-1 7/8 | CYR-1 7/8-S | CCYR-1 7/8-S | 1,875 | 1 | 0,5 | 1.0625 | 1 1/4 |
CYR-2 | CYR-2-S | CCYR-2-S | 2 | 1.25 | 0,625 | 1,3125 | 1 13/32 |
CYR-2 1/4 | CYR-2 1/4-S | CCYR-2 1/4-S | 2.25 | 1.25 | 0,625 | 1,3125 | 1 13/32 |
CYR-2 1/2 | CYR-2 1/2-S | CCYR-2 1/2-S | 2.5 | 1.5 | 0,75 | 1.5625 | 1 11/16 |
CYR-2 3/4 | CYR-2 3/4-S | CCYR-2 3/4-S | 2.75 | 1.5 | 0,75 | 1.5625 | 1 11/16 |
CYR-3 | CYR-3-S | CCYR-3-S | 3 | 1.75 | 1 | 1,8125 | 2 1/8 |
CYR-3 1/4 | CYR-3 1/4-S | CCYR-3 1/4-S | 3.25 | 1.75 | 1 | 1,8125 | 2 1/8 |
CYR-3 1/2 | CYR-3 1/2-S | CCYR-3 1/2-S | 3.5 | 2 | 1.125 | 2.0625 | 2 7/16 |
CYR-4 | CYR-4-S | CCYR-4-S | 4 | 2.25 | 1.25 | 2.3125 | 2 51/64 |
CYR-5-S | CCYR-5-S | 5 | 2.75 | 1.75 | 2.875 | 3 9/16 | |
CYR-6-S | CCYR-6-S | 6 | 3.25 | 2.25 | 3.375 | 4 15/32 | |
CYR-7-S | CCYR-7-S | 7 | 3.75 | 2.75 | 3,875 | 5 3/16 | |
CYR-8-S | CCYR-8-S | 8 | 4.25 | 3.255 | 4,5 | 4 3/8 | |
CYR-9-S | CCYR-9-S | 9 | 4.75 | 3.755 | 5 | 5 1/16 | |
CYR-10-S | CCYR-10-S | 10 | 5.25 | 4.255 | 5.5 | 5 15/32 |
