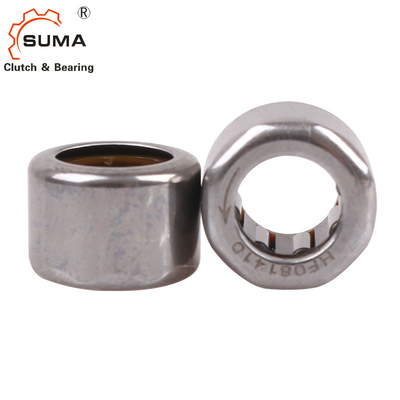

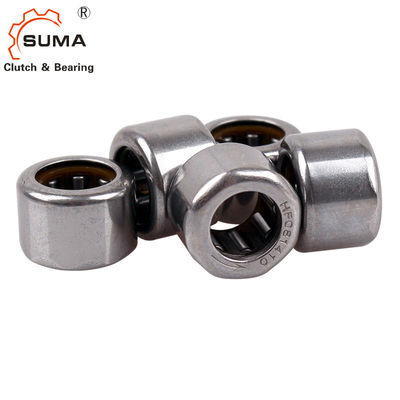

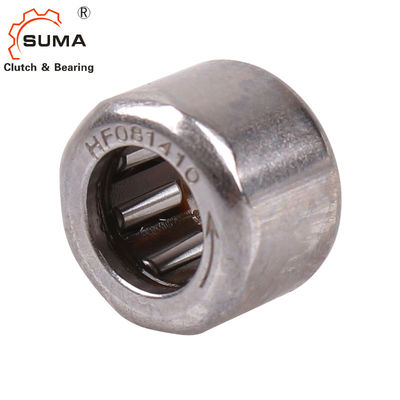

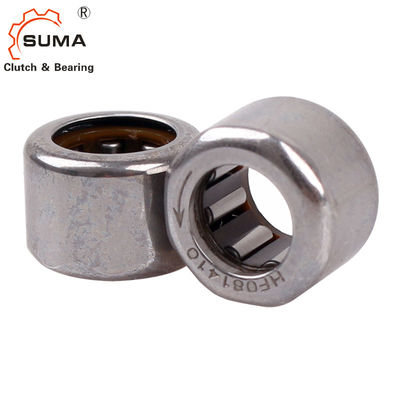

HF0612 1.76Nm Piala Ditarik Baris Tunggal Bantalan Rol Jarum Satu Arah
Fitur
Kopling rol cangkir HF yang ditarik:
adalah kopling satu arah, yang mentransmisikan torsi dalam satu arah;
tersedia dengan atau tanpa pengaturan bantalan terintegrasi;
memberikan pengindeksan yang sangat tepat;
memungkinkan frekuensi pengindeksan tinggi;
memiliki torsi gesek overrunning yang rendah
tersedia dengan atau tanpa pelumas
sangat kompak dalam arah radial dan oleh karena itu memungkinkan desain yang sangat kompak
cocok untukperumahan bahan yang terbuat dari baja, logam ringan atau plastik
dapat digabungkan dengancangkir yang ditarikrol jarum bantalan dengan ujung terbuka HKdancangkir yang ditarikrol jarum bantalan dengan BK ujung tertutup
memiliki rentang aplikasi yang luas, misalnya sebagai kopling pengindeksan, kopling berhenti-belakang, dan kopling overrunning .
Dimensi dan Kapasitas
Poros Dia. | Penunjukan bantalan | Massa | Ukuran |
Diizinkan torsi |
Membatasi Kecepatan | ||||
Fw | D | C |
poros berputar Min-1 |
Memutar Cincin Luar Min-1 | |||||
mm | Mata Air Plastik | pegas baja | g | mm | Nm | rpm | rpm | ||
3 | HF0306KF | 0.9 | 3 | 6.5 | 6 | 0.2 | 36000 | 7000 | |
4 | HF0406KF | -- | 1 | 4 | 8 | 6 | 0.34 | 34000 | 8000 |
HF0406KFR | -- | 1 | 4 | 8 | 6 | 0.1 | 34000 | 8000 | |
6 | HF0608KF | 2.8 | 6 | 10 | 8 | 1.5 | 20000 | 11000 | |
HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | |
HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | |
HF061210 | 3.5 | 6 | 12 | 10 | 3 | 20000 | 13000 | ||
8 | HF0812KF | HF0812 | 3.5 | 8 | 12 | 12 | 3.15 | 17000 | 12000 |
HF0812KFR | HF0812R | 3.5 | 8 | 12 | 12 | 4 | 17000 | 12000 | |
-- | HF061210 | 3.2 | 8 | 12 | 10 | 3 | 16000 | 12000 | |
-- | HF081410 | 3.6 | 8 | 14 | 10 | 4.6 | 15000 | 11000 | |
-- | HF081610 | 4.1 | 8 | 16 | 10 | 5.5 | 15000 | 11000 | |
-- | HF081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | |
10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5.3 | 14000 | 11000 |
HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 1.5 | 14000 | 11000 | |
12 | -- | HF1216 | 11 | 12 | 18 | 16 | 12.2 | 11000 | 8000 |
14 | -- | HF1416 | 13 | 14 | 20 | 16 | 17.3 | 9500 | 8000 |
16 | -- | HF1616 | 14 | 16 | 22 | 16 | 20.5 | 8500 | 7500 |
18 | -- | HF1816 | 16 | 18 | 24 | 16 | 24.1 | 7500 | 7500 |
20 | -- | HF2016 | 17 | 20 | 26 | 16 | 28.5 | 7000 | 6500 |
25 | -- | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 |
30 | -- | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 |
35 | -- | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 |
