Tempat asal | CINA |
Nama merek | SUMA |
Sertifikasi | ISO SGS |
Nomor model | CKL-A80210 |
CKL-A60170 One Way Coupling Overrunning Clutch Bearing
Fitur
Tipe CKL-A adalah freewheels tipe sprag, mandiri, disegel dan didukung bantalan.Unit dikirim dilumasi oli.
Balapan bagian dalam dan flensa dikunci ke poros yang berlawanan.
Kombinasi ini digunakan sebagai overrunning clutch dan banyak digunakan dalam mekanisme packing, traffic.dan metalury.mine dan sebagainya.
Dimensi dan Kapasitas
Jenis
|
Torsi Normal
|
Kecepatan Melampaui r/mnt |
Dimensi mm |
Bobot
|
|||||||||
Balapan batin | Ras luar | dH7 | Dk (H7) | D | D 1 | L | L 1 | L 2 | B | bn ×tn | |||
CKL-A1252 | 44 | 2125 | 2100 | 12 | 12~25 | 52 | 97 | 90.0 | 35 | 42 | 13.0 | 2×1.0 | 3.0 |
CKL-A1568 | 90 | 1615 | 2100 | 15 | 15~30 | 68 | 112 | 110.0 | 40 | 52 | 18.0 | 3 × 1,4 | 4.4 |
CKL-A2075 | 98 | 1360 | 1960 | 20 | 15~30 | 75 | 118 | 114,5 | 40 | 56 | 14.0 | 3 × 1,4 | 4.6 |
CKL-A2590 | 230 | 1190 | 1610 | 25 | 20~40 | 90 | 130 | 127.5 | 50 | 60 | 17.5 | 4 × 1,8 | 6.4 |
CKL-A30100 | 400 | 1105 | 1470 | 30 | 20~50 | 100 | 160 | 146.0 | 60 | 66 | 20.0 | 5 × 2.3 | 11 |
CKL-A35110 | 580 | 935 | 1330 | 35 | 25~65 | 110 | 190 | 168.0 | 75 | 74 | 19.0 | 6 × 2.8 | 17 |
CKL-A40125 | 820 | 807.5 | 1190 | 40 | 25~65 | 125 | 190 | 178.0 | 75 | 86 | 17.0 | 6 × 2.8 | 19 |
CKL-A45130 | 840 | 765 | 1120 | 45 | 25~65 | 130 | 190 | 178.0 | 75 | 86 | 17.0 | 6 × 2.8 | 19 |
CKL-A48150 | 1400 | 730 | 1000 | 48 | 25~65 | 150 | 225 | 207.0 | 90 | 88 | 25.0 | 14 × 3,8 | 31.5 |
CKL-A50150 | 1400 | 722.5 | 980 | 50 | 30~75 | 150 | 225 | 207.0 | 90 | 92 | 25.0 | 14 × 3,8 | 31 |
CKL-A55160 | 1600 | 612 | 910 | 55 | 35~90 | 160 | 270 | 233.5 | 100 | 104 | 29.5 | 16 × 4.3 | 47 |
CKL-A60170 | 2200 | 578 | 840 | 60 | 35~90 | 170 | 270 | 244.0 | 94 | 114 | 30.0 | 18×4.4 | 49 |
CKL-A70170 | 2200 | 578 | 840 | 70 | 35~90 | 170 | 270 | 267 | 117 | 114 | 30.0 | 20 × 4,9 | 48 |
CKL-A70190 | 4500 | 493 | 770 | 70 | 45~110 | 190 | 340 | 312.5 | 140 | 134 | 38.5 | 20 × 4,9 | 90 |
CKL-A75190 | 4500 | 493 | 770 | 75 | 50~120 | 190 | 340 | 312.5 | 140 | 134 | 35.0 | 20 × 4,9 | 88 |
CKL-A80210 | 6800 | 408 | 630 | 80 | 55~125 | 210 | 380 | 340.0 | 160 | 142 | 35.0 | 22×5.4 | 107 |
CKL-A90230 | 11000 | 323 | 595 | 90 | 65~140 | 230 | 440 | 369.0 | 160 | 159 | 50.0 | 25 × 6,4 | 170 |
CKL-A95230 | 11000 | 323 | 595 | 95 | 70~145 | 230 | 440 | 379.0 | 160 | 175 | 35.0 | 25×5.4 | 165 |
CKL-A100270 | 16000 | 297.5 | 525 | 100 | 76~160 | 270 | 500 | 422.5 | 200 | 182 | 40.5 | 28 × 6,4 | 230 |
CKL-A75170 | 2200 | 578 | 840 | 75 | 35~90 | 170 | 270 | 291 | 140 | 114 | 30.0 | 20 × 4,9 | 46 |
Contoh Pemasangan

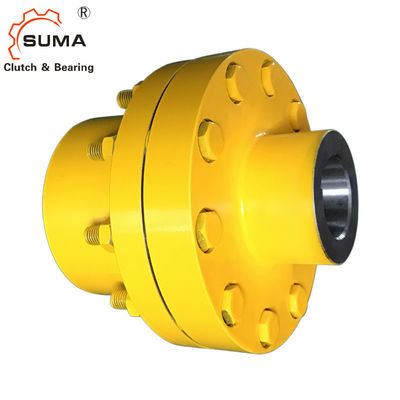

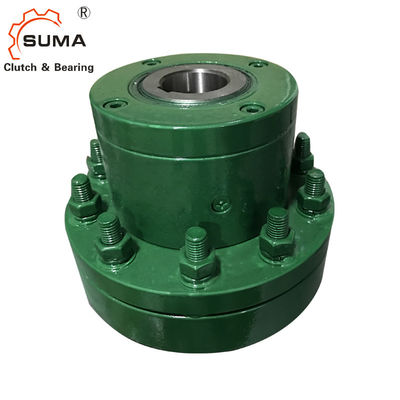

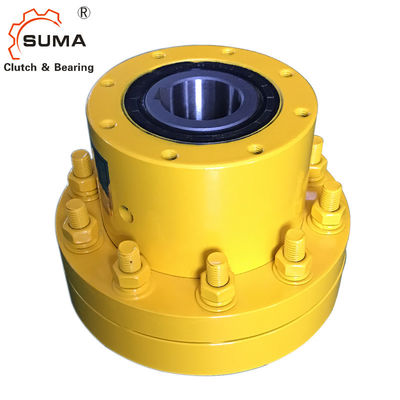

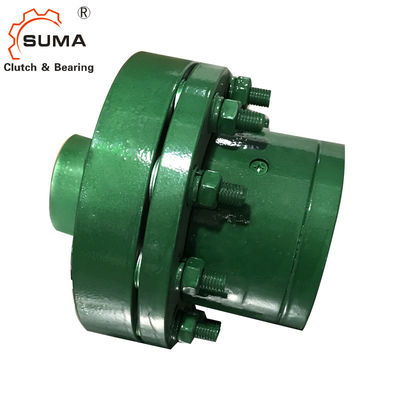

Gambar Produk:
Aplikasi
