| Tempat asal | Cina |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | NYD200 NJ200 ND380 |

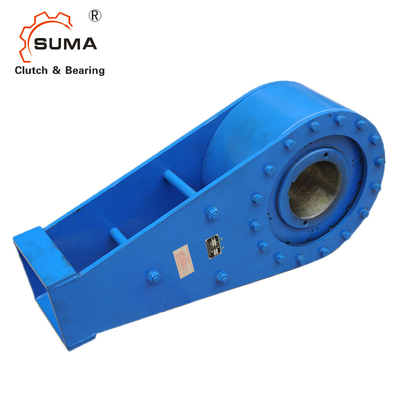

NYD200 NJ200 ND380 Low Speed Backstop Clutch One Way Bearing
Fitur dari NYD NJ Backstop Clutch
NY = NYD
Backstop NJ ((NYD,ND) dengan lengan torsi tanpa dukungan bantalan bola.
Backstop NJ digunakan sebagai:
Backstopsuntuk aplikasi kecepatan rendah.
Mereka dirancang untuk digunakan dalam sistem conveyor-belt miring, lift dan pompa.
Dalam bidang aplikasi kopling backstop, kopling memungkinkan rotasi bebas hambatan poros drive dalam satu arah.kopling backstop lancar berhubung dengan bingkai tetap, mencegah gerakan ke arah yang berlawanan. kopling backstop ini berfungsi sebagai tindakan pencegahan untuk menghambat gerakan terbalik konveyor miring, lift ember, atau sistem pompa.Di luar melindungi peralatan penting dari kerusakan, mereka memainkan peran penting dalam memastikan keselamatan pekerja dalam operasi pertambangan.
SUMA menawarkan berbagai kopling backstop yang dibuat dengan cermat untuk memenuhi berbagai kebutuhan aplikasi.serta kopling overrunning dan indeksasiKecerdasan yang tertanam dalam produk kopling SUMA menjamin operasi yang efisien dan andal, bahkan di lingkungan yang paling menantang.seperti cam baja paduan khusus untuk pemakaian yang berkepanjangan, meningkatkan daya tahan kelelahan, dan meningkatkan kemampuan menahan torsi. balapan, dibuat dari baja paduan berkualitas tinggi dengan kekerasan permukaan superior dan ketahanan inti,mengalami penggilingan presisi untuk memberikan konsentrisitas yang luar biasa dan putaran cam yang tepat.
Model NJ65-NJ450
Dimensi dan Kapasitas
| Jenis | Kapasitas Beban | Inner Race Max. Kecepatan | Torsi Tarik | Membosankan | Ukuran (mm) | Berat badan | ||||||||
| N.m | r/menit | N.m | mm | A | B | D | H | h1 | Φ | h | L | L1 | kg | |
| ND16 (NJ65) | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
| ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
| ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
| ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
| ND110 (NJ110) | 11000 | 15 | 90 sampai 110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
| ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
| ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
| ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
| ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
| ND650 (NJ230) | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
| ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
| ND1250 (NJ270) | 125000 | 100 | 200 sampai 270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
| ND1800 (NJ300) | 180000 | 110 | 230 sampai 300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
| ND2700 (NJ320) | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
| ND3200 (NJ350) | 320000 | 160 | 250 sampai 350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
| ND5200 (NJ420) | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
| ND7000 (NJ450) | 700000 | 250 | 350 sampai 450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 | |||
Pemasangan
Torsi penggerak belakang ditahan oleh lengan torsi. Tangan torsi tidak boleh dikencangkan ke posisi. Ini harus memiliki permainan 0,5 inci di arah aksial dan radial.
NJ backstops disediakan untuk fit clearance. sekrup set pada cincin dalam disediakan untuk retensi aksial, kerah poros tidak diperlukan.
