MG500 Kecepatan Tinggi 1 Arah Backstop Cam Clutch Bearing
  • MG500 Kecepatan Tinggi 1 Arah Backstop Cam Clutch Bearing

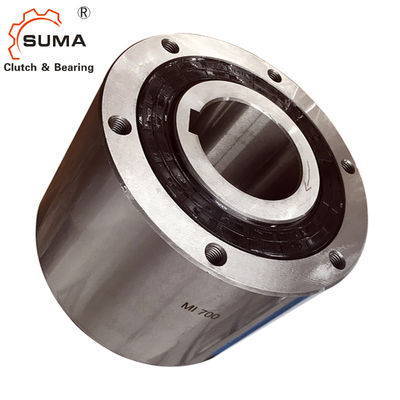

  • MG500 Kecepatan Tinggi 1 Arah Backstop Cam Clutch Bearing

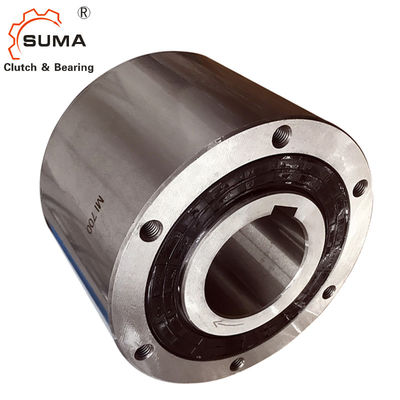

  • MG500 Kecepatan Tinggi 1 Arah Backstop Cam Clutch Bearing

MG500 Kecepatan Tinggi 1 Arah Backstop Cam Clutch Bearing

Tempat asal CINA
Nama merek SUMA
Sertifikasi ISO SGS
Nomor model MG500 MI500
Rincian Produk
Nama Produk:
Kopling Backstop MG500 MI500
Kapasitas Torsi:
1593Nm
Kecepatan rotasi:
2700rpm
Berat unit:
5kg
Jaminan:
1 tahun
Ukuran:
44.45*92.08*89mm
Bahan:
Baja bantalan GCr15
OEM:
Menerima
Cahaya Tinggi:

MG500 Cam Clutch Bearing

,

1 Directional Cam Clutch Bearing

,

5KG Cam Clutch Bearing

Ketentuan Pembayaran & Pengiriman
Kuantitas min Order
1
Harga
USD130-USD180 PER PIECE
Kemasan rincian
Kardus
Waktu pengiriman
7-10 Hari
Syarat-syarat pembayaran
L/C, D/A, D/P, T/T, Western Union, Paypal
Menyediakan kemampuan
1000 Pcs per Bulan
Deskripsi Produk

              MG500 Kecepatan Tinggi 1 Arah Backstop Cam Clutch Bearing

Fitur

1. Kopling mandiri yang dirancang untuk aplikasi kecepatan tinggi.

2. Rakitan sangkar cam direkayasa untuk kinerja optimal dan peningkatan kapasitas.

3. Dua bantalan bola disertakan untuk mendukung beban radial dan konsentrisitas antar balapan.

4. Bibir kontak positif atau segel kempa disediakan untuk pelumasan gemuk atau oli.

5. Lubang yang disadap dikerjakan pada ujung lintasan luar untuk memasang komponen tambahan.

6. Bore metrik dan alur pasak tersedia.

7. Aksesori pemasangan tersedia.

Seri MG300A – 700A

Terutama digunakan untuk aplikasi tugas umum, Overrunning, back-stopping dan pengindeksan tugas ringan.Model MG menawarkan energi pegas yang presisi untuk memberikan masa pakai yang lama.

Seri MI300A – 700A

Direkomendasikan untuk pengindeksan kinerja tinggi, digunakan pada aplikasi lebih dari 150 pukulan per menit atau aplikasi yang membutuhkan akurasi pengindeksan tinggi.Menggabungkan inersia rendah yang dipatenkan

sangkar dan pegas energi tugas berat untuk reaksi cam cepat.

Seri MO300A – 700A

Dibuat dengan segel gemuk yang terasa untuk meminimalkan hambatan segel untuk aplikasi overrunning dalam kecepatan tinggi.Model MO dikirimkan dengan pelumasan gemuk standar.

Seri MR300A – 700A

Ditujukan untuk overrunning balapan luar berkecepatan tinggi, menggabungkan konstruksi sangkar cam unik yang menggunakan gaya sentrifugal untuk meminimalkan hambatan cam. Kecepatan mengemudi kopling tidak dapat melebihi rpm yang ditunjukkan pada tabel untuk balapan dalam.

Data Teknis

Barang MG/MR/MO/MI500A
presisi P6
Jenis kamera
Ukuran lubang (mm) 44.45
Ras luar (mm) 92.08
Torsi (KN) 1593
Maks.Inner race overrunning (siklus/menit) 2700
Tarik Torsi (Nm) 0,5
Berat (kg) 5
Kemasan Kotak Karton / Kotak Kayu
waktu pengiriman 7-10 hari setelah pesanan dikonfirmasi
Syarat pembayaran L/C, T/T, D/P, D/A, Western Union

Dimensi dan Kapasitas

MG MI .jpg

Model torsi Menyeret Maks. Maks.

Membosankan

Ukuran

A B
(h7)
C PCD
D
E F S HM Bobot
(kg)
Melebihi jumlah
Kapasitas torsi (r/mnt) pengindeksan

Disadap

lubang

(Nm) (Nm) Batin Luar

(siklus

/ menit)

dia.

Kunci

jalan

×Ukuran × Nada
Balapan Balapan (H7)
MG 300 314 0,23 2800 900 _ 19 5x2 63 77 60 66 10.4 28.5 13 4xM6xP1.0 1.8
MI 300 0.31 50 _ 300
MG 400 539 0,29 2600 800 _ 22 5x2 70 88 67 73 10.7 31.7 16 4XM8xP1.25 2.7
MI 400 0.38 50 _ 300
MG 500 1620 0,51 2400 800 _ 31.5 7x3 89 108 86 92 12.3 44.4 16 4XM8xP1.25 5
MI 500 0.68 50 _ 300
MG 600 3140 0,85 2100 700 _ 50 12x3.5 95 136 92 120 12.8 69.8 16 6xM8xP1.25 8.6
MI 600 1,54 30 _ 300
MG 700 5880 1.7 1500 500 _ 70 18x6 127 180 124 160 19.8 101,5 20 6xM10xP1.5 19.5
MI 700 2.63 30 _ 300
MG 750 9500 3.43 1800 600 _ 85 24x6 153 200 150 175 75 110 25 8xM14xP2.0 37
MI 750 4.12 30 _ 300
MG 800 17600 5.39 1300 475 _ 110 28x7 158 250 155 220 77.5 140 25 8xM16xP2.0 46,5
MI 800 8.33 20 _ 300
MG 900 24500 6.77 1200 400 _ 135 35x9 165 300 160 265 80 170 32 10xM16xP2.0 70.5
MI 900 9.41 20 _ 300
MG 1000 33800 8.14 1200 325 _ 160 38x10 188 370 180 325 90 200 32 12xM16xP2.0 108.5
MI 1000 12.74 2 _ 300
MG 1100 78400 15 350 _ _ 185 45x14 260 470 250 415 125 260 40 12xM20xP2.5 250
MI 1100 22.15 20 _ 150
MG 1200 95100 17.64 300 _ _ 200 45x14 260 500 250 440 125 280 45 12xM24xP3.0 280
MI 1200 27.54 20 _ 150
MG 1300 176000 18.72 250 _ _ 250 56x17.5 280 600 260 530 130 340 50 12xM30xP3.5 410
MI 1300 28.13 20 _ 150


Model

Tidak.

torsi

kapasitas

Tarik Torsi Kecepatan Overrunning Maks Ukuran Bobot
Balapan batin Ras luar A B C D E F
Nm Nm     mm mm mm mm mm mm kg
MG300A 373 0.2 2900 800

76.15/

76.20

66.68 60.33 63.5 28.58 8.9 2
MI300A - -
MO300A 3600 800
MR300A 800 2900
MG400A 542 0,3 2700 800

88.85/

88.90

73.03 66.68 69.9 31.75 11.4 3
MI400A - -
MO400A 3600 800
MR400A 800 2700
MG500A 1593 0,5 2400 750

107.90/

107,95

92.08 85,73 88.9 44.45 12.4 5
MI500A - -
MO500A 3000 750
MR500A 750 2400
MG600A 3051 0.9 1800 700

136,47/

136,53

120,65 92.08 95.3 69,85 12,7 9
MI600A - -
MO600A 2400 700
MR600A 700 2100
MG700A 6779 1.8 1200 400

180.92/

180,98

158,75 123,83 127.0 101.60 17.3 20
MI700A - -
MO700A 2000 400
MR700A 400 1750

Model

Tidak.

Ukuran

Jumlah Tap

(Gunung) Lubang

Ukuran benang Kedalaman Benang yang Dapat Digunakan pelumas Pelumas Cap Ozo Bobot
C D E F
Inci mm Inci mm Inci mm Inci mm Inci mm Inci mm pon kg
MG300A 2.375 60.33 2.50 63.5 1.125 28.58 0.35 8.9 4 0,250-28 6.35-711 0,500 12.70 Minyak 0,85 4 2
MI300A Minyak 1.25
MO300A Gemuk 0,5
MR300A Minyak 0,85
MG400A 2.625 66.68 2.75 69.9 1.250 31.75 0,45 11.4 4 0.313-24 7.94-610 0,625 15.88 Minyak 1.1 6 3
MI400A Minyak 1.4
MO400A Gemuk 0,5
MR400A Minyak 1.1
MG500A 3.375 85,73 3.50 88.9 1.750 44.45 0,48 12.4 4 0.313-24 7.94-610 0,625 15.88 Minyak 1.8 11 5
MI500A Minyak 3.0
MO500A Gemuk 1.0
MR500A Minyak 1.8
MG600A 3.625 92.08 3.75 95.3 2.750 69,85 0,50 12,7 6 0.313-24 7.94-610 0,625 19.05 Minyak 2.8 19 9
MI600A Minyak 4,5
MO600A Gemuk 1.5
MR600A Minyak 2.8
MG700A 4.875 123,83 5.00 127.0 4.000 101.60 0.68 17.3 8 0,375-24 9.53-610 0,750   Minyak 4.6 43 20
MI700A Minyak 10.9
MO700A Gemuk 2.9
MR700A Minyak 4.6
Model Kapasitas Torsi

Maksimum

Melebihi rpm

Nominal

Menyerang Drag

lubang stok 1 Keyways1 Ukuran
A B
Lb-ft Nm Balapan batin Balapan Luar Lb-ft Nm Inci mm Inci mm Inci mm Inci mm
MG300A 275 373 2900 800 0.17 0.2 0,500 12.70 0,125 × 0,167 3.18 × 4.24

3.000

2.998

76.15

/76.20

25/8 66.68
MI300A - - 0,625 15.88 0,188 × 0,094 4.76 × 2.38
MO300A 3600 800 0,750 19.05 0,188 × 0,094 4.76 × 2.38
MR300A 800 2900
MG400A 400 542 2700 800 0.21 0,3 0,625 15.88 0,188 × 0,094 4.76 × 2.38

3.500

3.498

88.85

/88.90

27/8 73.03
MI400A - - 0,750 19.05
MO400A 3600 800 0,875 22.23
MR400A 800 2700
MG500A 1175 1593 2400 750 0.38 0,5 0,875 22.23 0,188 × 0,094 4.76 × 2.38

4.250

4.248

107,90

/107.95

35/8 92.08
MI500A - - 1.000 25.40 0,25 × 0,125 4.76 × 2.38
MO500A 3000 750 1.125 28.58 0,25 × 0,125 6.35×3.18
MR500A 750 2400 1.250 31.75 0,25 × 0,125 6.35×3.18
MG600A 2250 3051 1800 700 0.63 0.9 1.250 31.75 0,25 × 0,125 6.35×3.18

5.375

5.373

136,47

/136.53

43/4 120,65
1,375 34.93 0,313 × 0,156 7.94×3.97
MI600A - - 1.500 38.10 0,375 × 0,188 9,53 × 4,76
    1.625 41.28 0,375 × 0,188 9,53 × 4,76
MO600A 2400 700 1.750 44.45 0,375 × 0,188 9,53 × 4,76
1.937 49.20 0,50 × 0,188 9,53 × 4,76
MR600A 700 2100 2.000 50.80 0,50 × 0,188 12,7 × 4,76
MG700A 5000 6779 1200 400 1.3 1.8 2.000 50.80 0,50 × 0,250 12,7 × 6,35

7.125

7.123

180,92

180,98

61/4 158,75
MI700A - - 2.250 57.15 0,50 × 0,250 12,7 × 6,35
2.437 61.90 0,50 × 0,250 12,7 × 6,35
MO700A 20000 400 2.500 63.50 0,625 × 0,313 15.88×7.94
2.750 69,85 0,625 × 0,313 15.88×7.94
MR700A 400 1750 2.937 74.60 0,625 × 0,125 15.88×3.18


Pemasangan dan Kopling

MG MI .jpg

Foto-foto





MG500 Kecepatan Tinggi 1 Arah Backstop Cam Clutch Bearing 4
