AV55 54MM Backstop Clutch Bearing
Data Teknis
Tipe AV adalah freewheel tipe roller.Itu mandiri, dipusatkan oleh bantalan biasa untuk kecepatan rotasi rendah, dan disegel menggunakan segel labirin logam yang dilindungi perisai.
Unit dikirim dengan pelumas gemuk, siap dipasang dalam posisi horizontal atau vertikal.Terutama digunakan sebagai backstop, kapasitas torsi tinggi untuk kebutuhan ruang minimum.Desain ini cocok untuk digunakan di lingkungan yang sulit.Sebuah baut, diamankan ke bagian tetap dari mesin dan melewati
melalui slot di lengan torsi, menyediakan penghentian rotasi.Jarak radial pada baut ini
harus sama dengan 1-3% dari lebar slot.
Lengan torsi dan bantalan tidak boleh diberi prategang.Desain roller membuat tipe AV ideal untuk aplikasi pengindeksan cahaya.
Dimensi dan Kapasitas
Jenis | Ukuran | TKN1) | Kecepatan melebihi | Bobot | Tarik torsi | ||||||||||
AV | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
[mm] | [Nm] | [menit-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22,5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 |
Contoh Pemasangan

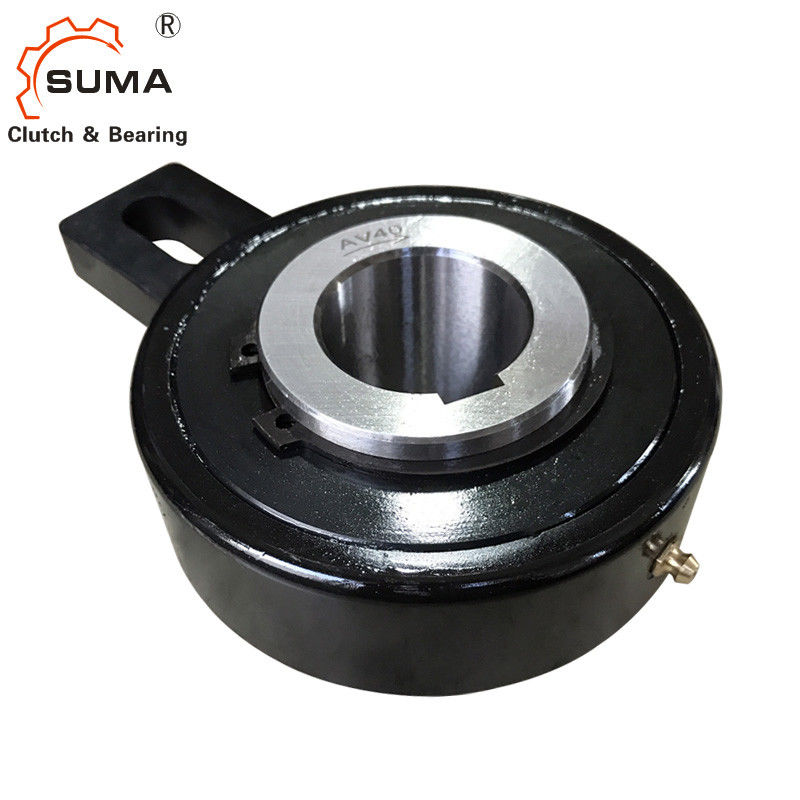

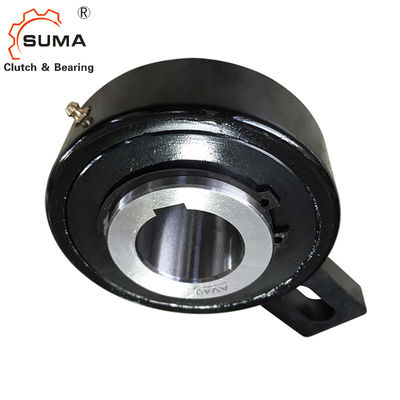

Foto-foto
