| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | FRHM900-12 |

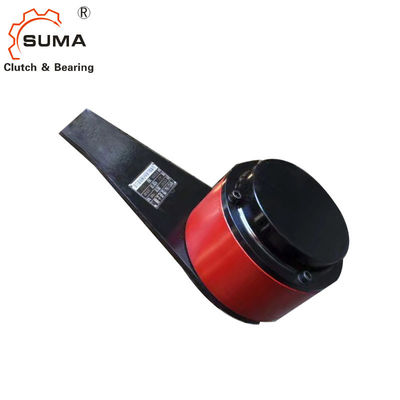

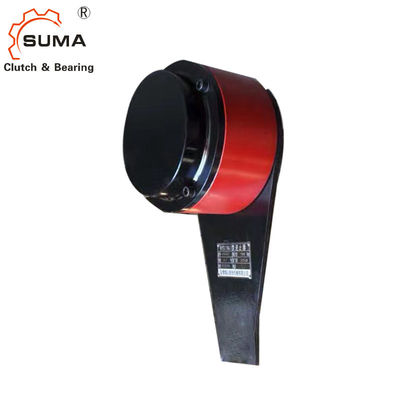

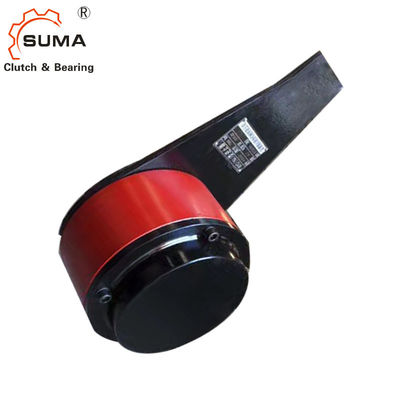

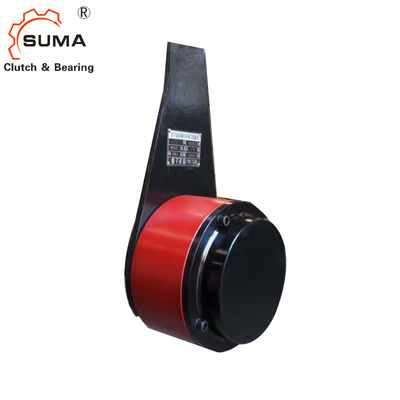

FRHM Single Directional Freewheel Sprag Backstop Bearing
Data Teknis
Fitur
Freewheels FRHM lengkap dengan lengan torsi disegel sprag freewheels dengan bantalan bola.Mereka dirancang untuk
menukar unit MorseCB, diisi minyak dan siap dipasang
FRHM freewheels diatur melalui poros atau ujung poros.
The FRHM freewheels digunakan sebagai:
Backstop
untuk aplikasi kecepatan rendah.Mereka dirancang untuk digunakan dalam sistem sabuk konveyor miring, elevator dan pompa.Segel taconite melindungi backstop saat kondisi kotor dan berdebu.
Torsi maksimum hingga 56.000 lb-ft.
Bor hingga 7 inci.
Contoh aplikasi
Backstop FRHM 900~12 pada poros puli kepala konveyor miring.Torsi penggerak belakang dibatasi oleh
lengan torsi pada pelat dasar.
Dimensi dan Kapasitas
|
roda bebas Ukuran |
Maksimum torsi |
Nominal torsi |
Maksimum kecepatan cincin roda rpm |
Bosan maks.inci |
A inci |
C inci |
D inci |
E inci |
H inci |
J* inci |
L* inci |
N inci |
HAI inci |
Q inci |
R* inci |
wei ght |
|
FRHM 775-7 |
15.000 | 7 500 | 540 | 3.75 | 9.75 | 4.38 | 6 | 0,50 | 21.88 | 3.56 | 7.50 | 1.25 | 8.13 | 17.00 | 15.25 | 160 |
|
FRHM 800-7 |
24 000 | 12000 | 460 | 4.50 | 10.50 | 4.38 | 7 | 0,50 | 22.25 | 3.56 | 8.00 | 1.25 | 8.63 | 17.00 | 15.25 | 190 |
|
FRHM 800-12 |
24 000 | 12000 | 460 | 4.50 | 10.50 | 4.75 | 7 | 0,50 | 25.50 | 3.56 | 8.00 | 1.25 | 8.63 | 20.25 | 18.63 | 200 |
|
FRHM 900-12 |
37.000 | 18 500 | 400 | 5.44 | 12.00 | 4.75 | 8 | 0,50 | 26.25 | 3.56 | 7.63 | 1.25 | 8.38 | 20.25 | 18.63 | 210 |
|
FRHM 900-19 |
37.000 | 18 500 | 400 | 5.44 | 12.00 | 4.75 | 8 | 0,88 | 30.63 | 3.56 | 7.63 | 1.50 | 8.75 | 24.63 | 22.88 | 220 |
|
FRHM 1000-19 |
56 000 | 28.000 | 360 | 7,00 | 16.50 | 4.75 | 9 | 0,88 | 32.89 | 3.56 | 8.75 | 1.50 | 9.13 | 24.63 | 22.88 | 270 |
|
FRHM 1000-30 |
56 000 | 28.000 | 360 | 7,00 | 16.50 | 5.25 | 9 | 0,88 | 33.25 | 3.56 | 8.75 | 1.75 | 9.13 | 25.00 | 23.00 | 275 |
Pemasangan dan Kopling
Torsi penggerak belakang dikendalikan oleh lengan torsi.Lengan torsi tidak boleh dijepit pada posisinya.Itu harus memiliki permainan 0,5 inci dalam arah aksial dan radial.
Backstop FRHM disediakan untuk kecocokan clearance.Set sekrup pada cincin bagian dalam disediakan untuk retensi aksial, kerah poros tidak diperlukan.
