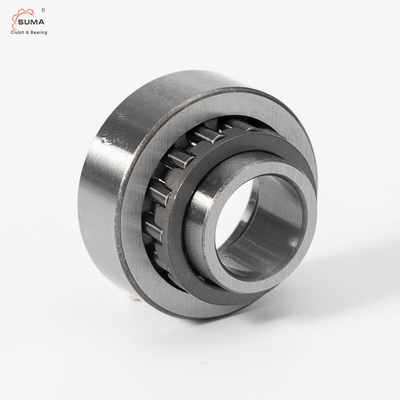

STO30 STO35 STO40 Mendukung Bantalan Jarum Rol dengan Cincin Dalam
Fitur Rol Dukungan STO
Rol Penopang Seri STO, tanpa cincin flensa, dengan cincin bagian dalam.
Seri RSTORol pendukung, tanpa cincin flensa, dengan cincin bagian dalam.
Jenis STO memiliki cincin bagian dalam, dan cincin bagian dalam dan luar serta rakitan sangkar rol jarum yang cocok dapat dipasang secara terpisah.
Rol penopang tipe RSTO tidak memiliki cincin bagian dalam, dan rol penopang dapat berjalan langsung pada poros yang dikeraskan sebagai jalur balapan.
Karena roller pendukung tipe RSTO dan STO tidak memiliki rusuk dan cincin penahan muka ujung, roller tersebut harus dipandu secara aksial selama pemasangan, dan permukaan pemandunya setidaknya harus dikerjakan dengan mesin presisi.
Dimensi dan KapasitasHaif Track Roller Tipe Yoke
Ukuran | Massa | Penamaan | ||||||||||||||
D | d | C | B | D1 | F | E | r | r1,2 | C | C0 | pu | Fr | F0r | |||
mm | kg | kn | kn | kn | r/mnt | |||||||||||
19 | 6 | 9,8 | 10 | - | 10 | 13 | 0,3 | 0,3 | 0,017 | STO 6 TN | 3,74 | 4,5 | 0,5 | 4,25 | 6,1 | 7000 |
6 | 11,8 | 12 | 16 | 10 | - | 0,3 | 0,3 | 0,022 | NA 22/6.2RS | 4,02 | 3,65 | 0,425 | 2,55 | 3,6 | 7000 | |
24 | 8 | 9,8 | 10 | - | 12 | 15 | 0,3 | 0,3 | 0,026 | STO 8 TN | 4,13 | 5,4 | 0,6 | 7,5 | 10,8 | 7000 |
8 | 11,8 | 12 | 18 | 12 | - | 0,3 | 0,3 | 0,034 | NA 22/8.2RS | 4,68 | 4,55 | 0,54 | 5,3 | 7,5 | 6700 | |
30 | 10 | 11,8 | 12 | - | 14 | 20 | 0,3 | 0,3 | 0,049 | STO 10 | 8,25 | 8,8 | 1,04 | 8,5 | 12,2 | 6000 |
10 | 13,8 | 14 | 20 | 14 | - | 0,6 | 0,3 | 0,06 | NA2200.2RS | 6,6 | 7,5 | 0,88 | 12 | 17,3 | 6300 | |
32 | 12 | 11,8 | 12 | - | 16 | 22 | 0,3 | 0,3 | 0,057 | ST12 | 8,8 | 9,8 | 1,18 | 8,3 | 12 | 5600 |
12 | 13,8 | 14 | 22 | 16 | - | 0,6 | 0,3 | 0,067 | NA2201.2RS | 7,04 | 8,5 | 1 | 11,6 | 16,6 | 6000 | |
35 | 15 | 11,8 | 12 | - | 20 | 26 | 0,3 | 0,3 | 0,063 | ST 15 | 9,13 | 10,6 | 1,27 | 7,1 | 10 | 5000 |
15 | 13,8 | 14 | 26 | 20 | - | 0,6 | 0,3 | 0,075 | NA2202.2RS | 7,48 | 9,3 | 1,12 | 9,5 | 13,7 | 5000 | |
40 | 17 | 15,8 | 16 | - | 22 | 29 | 0,3 | 0,3 | 0,11 | STO 17 | 14,2 | 17,6 | 2,08 | 12 | 17,3 | 4500 |
17 | 15,8 | 16 | 28 | 22 | - | 1 | 0,3 | 0,11 | NA2203.2RS | 9,52 | 13,2 | 1,6 | 15,3 | 22 | 4500 | |
47 | 20 | 15,8 | 16 | - | 25 | 32 | 0,3 | 0,3 | 0,15 | STO 20 | 16,1 | 21,2 | 2,5 | 18,6 | 26,5 | 4000 |
20 | 17,8 | 18 | 33 | 25 | - | 1 | 0,3 | 0,18 | NA2204.2RS | 16,1 | 18 | 2,16 | 17,6 | 25,5 | 4000 | |
52 | 25 | 15,8 | 16 | - | 30 | 37 | 0,3 | 0,3 | 0,18 | ST 25 | 16,5 | 22,8 | 2,7 | 18 | 26 | 3400 |
25 | 17,8 | 18 | 38 | 30 | - | 1 | 0,3 | 0,21 | NA2205.2RS | 16,8 | 20 | 2,4 | 17,3 | 24,5 | 3400 | |
62 | 30 | 19,8 | 20 | - | 38 | 46 | 0,6 | 0,6 | 0,31 | STO 30 | 22,9 | 34,5 | 4,25 | 23,6 | 33,5 | 2800 |
30 | 19,8 | 20 | 43 | 35 | - | 1 | 0,3 | 0,32 | NA2206.2RS | 17,9 | 25,5 | 3,05 | 28,5 | 40,5 | 2600 | |
72 | 35 | 19,8 | 20 | - | 42 | 50 | 0,6 | 0,6 | 0,44 | STO 35 | 25,5 | 40,5 | 5 | 36 | 51 | 2200 |
35 | 22,7 | 23 | 50 | 42 | - | 1,1 | 0,6 | 0,51 | NA2207.2RS | 22,4 | 35,5 | 4,3 | 38 | 54 | 2200 | |
80 | 40 | 19,8 | 20 | - | 50 | 58 | 1 | 1 | 0,53 | ST 40 | 23,8 | 39 | 4,75 | 34,5 | 49 | 1900 |
40 | 22,7 | 23 | 57 | 48 | - | 1,1 | 0,6 | 0,63 | NA2208.2RS | 27,5 | 40,5 | 5 | 35,5 | 51 | 1900 | |
85 | 45 | 19,8 | 20 | - | 55 | 63 | 1 | 1 | 0,58 | STO 45 | 25,1 | 43 | 5,3 | 34,5 | 50 | 1700 |
90 | 50 | 19,8 | 20 | - | 60 | 68 | 1 | 1 | 0,62 | STO 50 | 26 | 45,5 | 5,7 | 34,5 | 50 | 1600 |
50 | 22,7 | 23 | 68 | - | - | 1,1 | 0,6 | 0,69 | NA2210.2RS | 28,1 | 43 | 5,3 | 34,5 | 50 | 1600 |
