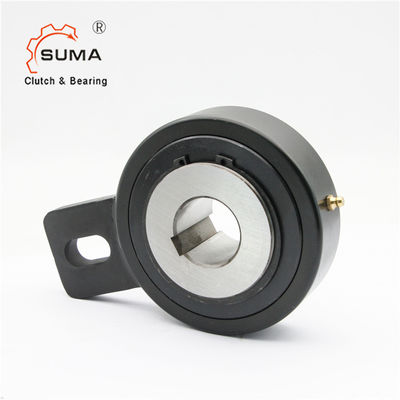

AV90 AV100 AV110 One Way Roller Backstop Clutch
  • AV90 AV100 AV110 One Way Roller Backstop Clutch

AV90 AV100 AV110 One Way Roller Backstop Clutch

Tempat asal CINA
Nama merek SUMA
Sertifikasi ISO SGS
Nomor model AV90
Rincian Produk
Nama Produk:
Kopling Backstop AV90
Bahan:
Baja bantalan GCr15
Kapasitas Torsi:
2900Nm
Kecepatan rotasi:
200rpm
Berat unit:
8.7 KG
Jaminan:
1 tahun
Ukuran:
80*190*64mm
OEM:
Menerima
Cahaya Tinggi:

One Way Roller Backstop Clutch

,

AV110 One Way Roller Backstop Clutch

,

AV90 Backstop Bearing

Ketentuan Pembayaran & Pengiriman
Kuantitas min Order
1
Harga
USD300-USD340 PER PIECE
Kemasan rincian
Kardus
Waktu pengiriman
7-10 Hari
Syarat-syarat pembayaran
L/C, D/A, D/P, T/T, Western Union, Paypal
Menyediakan kemampuan
1000 pcs per bulan
Deskripsi Produk

              AV90 AV100 AV110 One Way Roller Backstop Clutch


Data Teknis

PECI

SPESIFIKASI
Model AV90
Diameter lubang 90mm
Diameter luar 260mm
Ketebalan 90mm
Kapasitas torsi 7125Nm
Kecepatan melampaui 200r/menit
Bobot 24.5kg
Kemasan Paket industri
Waktu pengiriman 7-10 hari
Syarat pembayaran TT, L/C, D/P, D/A, Western Union, Paypal



Tipe AV adalah freewheel tipe roller.Itu mandiri, dipusatkan oleh bantalan biasa untuk kecepatan rotasi rendah, dan disegel menggunakan segel labirin logam yang dilindungi perisai.



Unit dikirim dengan pelumas gemuk, siap dipasang dalam posisi horizontal atau vertikal.Terutama digunakan sebagai backstop, kapasitas torsi tinggi untuk kebutuhan ruang minimum.Desain ini cocok untuk digunakan di lingkungan yang sulit.Sebuah baut, diamankan ke bagian tetap dari mesin dan melewati melalui slot di lengan torsi, menyediakan penghentian rotasi.

Jarak bebas radial pada baut ini harus sama dengan 1-3% dari lebar slot.

Lengan torsi dan bantalan tidak boleh diberi prategang.Desain roller membuat tipe AV ideal untuk aplikasi pengindeksan cahaya.


Dimensi dan Kapasitas


Jenis Ukuran TKN1) Kecepatan melampaui   Bobot Tarik torsi
AV dH7 nimax D D2 L 1 L B F bB11 N E f TR
[mm] [Nm] [menit-1] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] [Ncm]
20 265 450 83 42 35 12 40 90 15 35 5 0.8 1.3 18
25 265 450 83 42 35 12 40 90 15 35 5 0.8 1.3 18
30 1200 320 118 60 54 15 40 110 15 35 8 1 3.5 130
35 1200 320 118 60 54 15 40 110 15 35 8 1 3.4 130
40 1200 320 118 60 54 15 40 110 15 35 8 1 3.3 130
45 2150 280 155 90 54 20 80 140 18 47 10 1 5.5 240
50 2150 280 155 90 54 20 80 140 18 47 10 1 5.4 240
55 2150 280 155 90 54 20 80 140 18 47 10 1 5.3 240
60 2150 280 155 90 54 20 80 140 18 47 10 1 5.2 240
70 2150 280 155 90 54 20 80 140 18 47 10 1 5 240
80 2900 200 190 110 64 20 80 155 20 40 10 1.5 8.7 360
90* 7125 150 260 160 90 25 120 220 - - - 3 24.5 360
100* 7125 150 260 160 90 25 120 220 - - - 3 23.5 360
110* 7125 150 260 160 90 25 120 220 - - - 3 22.5 360
120* 11000 130 300 180 110 30 140 260 - - - 3 42 600



Contoh Pemasangan

Foto-foto
 AV90 AV100 AV110 One Way Roller Backstop Clutch 2

AV90 AV100 AV110 One Way Roller Backstop Clutch 3

AV90 AV100 AV110 One Way Roller Backstop Clutch 4
