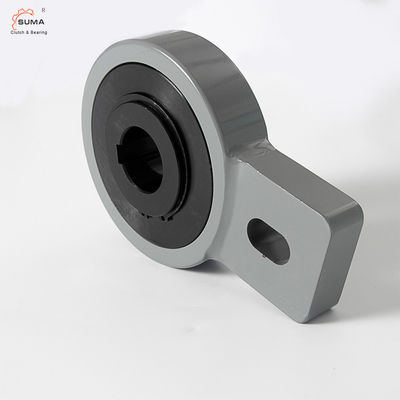

AV60 AV70 One Way Roller Type Freewheel Backstop Clutch
Fitur dariKopling Backstop Freewheel Tipe Roller
Tipe AV adalah freewheel tipe roller.Itu mandiri, dipusatkan oleh bantalan biasa untuk kecepatan rotasi rendah, dan disegel menggunakan segel labirin logam yang dilindungi perisai.
Untuk mencegah fenomena terbalik atau mulus ketika konveyor sabuk miring diparkir di bawah beban, setelah perhitungan torsi pengereman, perangkat penahan atau penahan freewheel ditambahkan tergantung pada situasi tertentu.Roller backstop, cocok untuk drum kepala, digerakkan oleh peredam, daya besar, diameter drum besar, dan konveyor sabuk dengan peredam di atas ZQ65 lebih cocok untuk pengangkutan ke atas, dan sudut kemiringan kurang dari atau sama dengan 18 derajat.Conveyor, yang memiliki kelebihan backstop yang cepat dan jarak mundur yang kecil, adalah backstop yang lebih disukai untuk konveyor inklinasi berukuran besar dan sedang.Banyak digunakan dalam pencocokan peredam, pabrik kokas dan mesin transportasi, konveyor, kerekan, drum listrik, dan peralatan mekanis lainnya yang memerlukan persyaratan backstop.
Unit dikirim dengan pelumas gemuk, siap dipasang dalam posisi horizontal atau vertikal.Terutama digunakan sebagai backstop, kapasitas torsi tinggi untuk kebutuhan ruang minimum.Desain ini cocok untuk digunakan di lingkungan yang sulit.Sebuah baut, diamankan ke bagian tetap dari mesin dan melewati
melalui slot di lengan torsi, menyediakan penghentian rotasi.Jarak radial pada baut ini
harus sama dengan 1-3% dari lebar slot.
Lengan torsi dan bantalan tidak boleh diberi prategang.Desain roller membuat tipe AV ideal untuk aplikasi pengindeksan cahaya.
Dimensi dariKopling Backstop Freewheel Tipe Roller
Jenis | Ukuran | TKN1) | Kecepatan melampaui | Bobot | Tarik torsi | ||||||||||
AV | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
[mm] | [Nm] | [menit-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24.5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23.5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22.5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 |
Contoh Pemasangan
