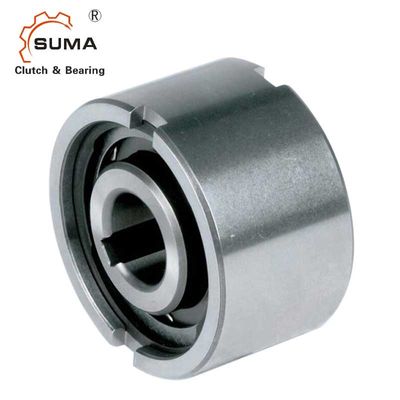

Seri UF UF30 30*90*48MM Freewheel Clutch Pabrik Bantalan Satu Arah
Fitur dariBantalan Satu Arah Kopling Freewheel
Roda bebas Seri UF tidak terpusat sendiri.Oleh karena itu perlu untuk menempatkan satu atau dua bantalan di sebelah freewheel agar outer race dapat berputar terpusat ke inner race
Gaya torsi ditransmisikan dari poros ke inner race melalui kunci dan dari outer race ke tempat duduk melalui penarik depan.
Toleransi poros harus h6 atau j6;toleransi untuk tempat duduk harus H7 atau G7.Jika penarik depan tidak digunakan, toleransi tempat duduk harus K6.
Sebelum diservis, freewheels harus dilumasi dengan pelumas yang sesuai dengan mengikuti petunjuk yang diberikan di halaman 12. Pelumasan oli sangat penting ketika jumlah putaran netral tercapai.
Dimensi dan KapasitasBantalan Satu Arah Kopling Freewheel
Jenis | Ukuran | Melebihi kecepatan | Bobot | ||||||||
UF | dH7 | TKN1) | nimax2) | namax3) | Dn6 | D5 | D6 | L | t | bH11 |
|
[mm] | [Nm] | [menit-1] | [menit-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0,3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 0.6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 1.6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5.4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 8.5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 25.3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 42.1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
CATATAN
1) T maks = 2 × T KN
» Lihat Seleksi halaman 10 sampai 13
2) Inner race overruns
3) Overruns ras luar
Pemasangan dan Kopling
