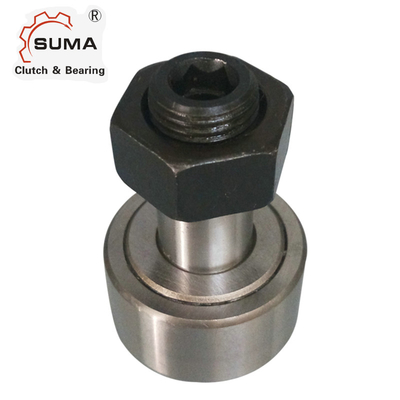

MCFR Series Caged Type Cam Follower Bearings dengan Stud MCFR16 MCFR16SBX
Fitur dariPengikut Kamera Tipe Kandang
Cincin luar bantalan MCFR Cam Follower mengadopsi bantalan rol silinder lengkap dengan dinding cincin luar yang tebal.Diameter luar roller memiliki bentuk silinder dan busur, yang dapat dirancang agar sesuai dengan permukaan raceway sesuai dengan aplikasi.Dengan ring luar ini, roller dapat menggelinding langsung pada raceway dan dapat menahan beban yang lebih berat dan beban kejut.
Bantalan rol cam terdiri dari roller utama, roller samping, kepala poros, dan pelat penutup.
Parameter Teknis Pengikut Cam Jenis Kandang MCFR
tidak tersegel BRG.TIDAK. (1) |
TERTUTUP BRG.TIDAK. (1) |
ROL DIA.RD NOM. (2) |
ROL LEBAR W +0,00 -0,12 |
PELAJARAN DIA. SD NOM.(3) |
STUD L'GTH. NOMOR SL. |
KESELURUHAN PANJANG L NOM. |
PIRING TERAKHIR EKSTENSI NOM. |
BENANG |
BENANG PANJANG TL MIN. |
LUBANG MINYAK |
|
(HC) NOM. |
(HD) NOM. |
||||||||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
MCFR-13 | MCFR-13-S | 13 | 9 | 5 | 13 | 23 | 0.6 | M5x0.8 | 7.5 | - | - |
MCFR-16 MCF-16 |
MCFR-16-S MCF-16-S |
16 | 11 | 6 | 16 | 28 | 0.6 | M6x1 | 9 | - | - |
MCFR-19 MCF-19 |
MCFR-19-S MCF-19-S |
19 | 11 | 8 | 20 | 32 | 0.6 | M8x1.25 | 11 | - | - |
MCFR-22 MCF-22 |
MCFR-22-S MCF-22-S |
22 | 12 | 10 | 23 | 36 | 0.6 | M10x1 | 12 | - | - |
MCFR-22A MCF-22A |
MCFR-22A-S MCF-22A-S |
22 | 12 | 10 | 23 | 36 | 0.6 | M10x1.25 | 13 | - | - |
MCFR-26 MCF-26 |
MCFR-26-S MCF-26-S |
26 | 12 | 10 | 23 | 36 | 0.6 | M10x1 | 12 | - | - |
MCFR-26A MCF-26A |
MCFR-26A-S MCF-26A-S |
26 | 12 | 10 | 23 | 36 | 0.6 | M10x1.25 | 13 | - | - |
MCFR-30 MCF-30 |
MCFR-30-S MCF-30-S |
30 | 14 | 12 | 25 | 40 | 0.6 | M12x1.5 | 14 | 6 | 3 |
MCFR-32 MCF-32 |
MCFR-32-S MCF-32-S |
32 | 14 | 12 | 25 | 40 | 0.6 | M12x1.5 | 14 | 6 | 3 |
MCFR-35 MCF-35 |
MCFR-35-S MCF-35-S |
35 | 18 | 16 | 32.5 | 52 | 0.8 | M16x1.5 | 18 | 8 | 3 |
MCFR-40 MCF-40 |
MCFR-40-S MCF-40-S |
40 | 20 | 18 | 36,5 | 58 | 0.8 | M18x1.5 | 19 | 8 | 3 |
MCFR-40A MCF-40A |
MCFR-40A-S MCF-40A-S |
40 | 20 | 18 | 36,5 | 58 | 0.8 | M18x1.5 | 20 | 10 | 3 |
MCFR-47 MCF-47 |
MCFR-47-S MCF-47-S |
47 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 21 | 9 | 4 |
MCFR-47A MCF-47A |
MCFR-47A-S MCF-47A-S |
47 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 22 | 12 | 4 |
MCFR-52 MCF-52 |
MCFR-52-S MCF-52-S |
52 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 21 | 9 | 4 |
MCFR-52A MCF-52A |
MCFR-52A-S MCF-52A-S |
52 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 22 | 12 | 4 |
MCFR-62 MCF-62 |
MCFR-62-S MCF-62-S |
62 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 11 | 4 |
MCFR-62A MCF-62A |
MCFR-62A-S MCF-62A-S |
62 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 12 | 4 |
MCFR-72 MCF-72 |
MCFR-72-S MCF-72-S |
72 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 11 | 4 |
MCFR-72A MCF-72A |
MCFR-72A-S MCF-72A-S |
72 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 12 | 4 |
MCFR-80 MCF-80 |
MCFR-80-S MCF-80-S |
80 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-85 MCF-85 |
MCFR-85-S MCF-85-S |
85 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-90 MCF-90 |
MCFR-90-S MCF-90-S |
90 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
SERI | FITUR KONSTRUKSI |
MCF MCFE MCF-X MCF-B, MCF-BX MCF-S, MCF-SBX MCFR MCFRE MCFR-X MCFR-B, MCFR-BX MCFR-S, MCFR-SBX MCFD MCFDE MCFD-X |
Pelengkap lengkap rol jarum Dengan kerah eksentrik Dengan diameter luar silinder Dengan lubang heksagonal Dengan segel Rol jarum yang dikurung Dengan kerah eksentrik Dengan diameter luar silinder Dengan lubang heksagonal Dengan segel Rol silinder pelengkap lengkap Dengan kerah eksentrik Dengan diameter luar silinder |
