| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | UHF20 UHF25 |

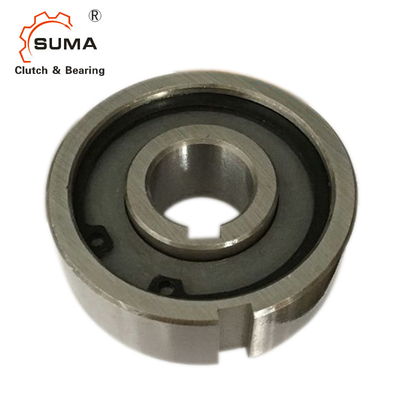

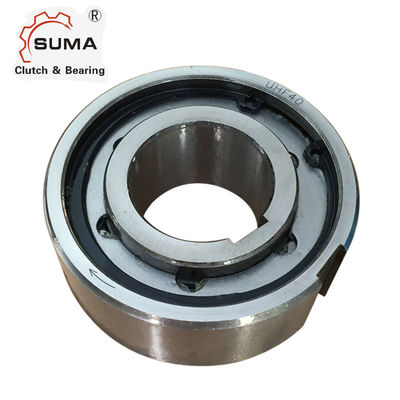

Seri UHF UHF20 UHF25 Satu Arah Bantalan Cam Clutch
Fitur
Seri UHF didukung non-bantalan freewheel tipe sprag.Bantalan mendukung beban aksil dan radial.Pelumasan dan penyegelan juga harus disediakan oleh instalasi.
Perlombaan batin dikunci ke poros.Balapan luar memiliki toleransi n6 positif, untuk memberikan tekanan yang pas di rumah H7.
Dimensi dan Kapasitas
| Jenis | Dimensi | Jalan pasak (luar cincin) |
Keyway (cincin bagian dalam) | Nominal torsi Nm |
Bobot kg |
||
| d | D | B | B×t | B1 × t1 | |||
| UHF12 | 12 | 37 | 20 | 6 × 2.5 | 4×1.7 | 42 | 0,115 |
| UHF14 | 14 | 42 | 19 | 5 × 1.6 | 5 × 2.3 | 46 | 0.139 |
| UHF16 | 16 | 42 | 19 | 5 × 1.6 | 5×1.7 | 47 | 0,132 |
| UHF17 | 17 | 47 | 19 | 6 × 2 | 5 × 2.3 | 75 | 0,167 |
| UHF18 | 18 | 60 | 20 | 6 × 2.5 | 6 × 2.5 | 105 | 0.287 |
| UHF20 | 20 | 60 | 20 | 6 × 2.5 | 6 × 2,7 | 105 | 0.277 |
| UHF25 | 25 | 62 | 24 | 8 × 2.5 | 8 × 2 | 142 | 0.285 |
| UHF30 | 30 | 72 | 27 | 10 × 2.6 | 8 × 2 | 227 | 0,513 |
| UHF35 | 35 | 80 | 31 | 12 × 4 | 10 × 2.5 | 230 | 0,718 |
| UHF40 | 40 | 80 | 39 | 12 × 2.8 | 10 × 2.5 | 429 | 0.823 |
| UHF45 | 45 | 105 | 36 | 14 × 3 | 10 × 3 | 572 | 1.6 |
| UHF50 | 50 | 130 | 36 | 14 × 5 | 14 × 3,8 | 690 | 2.49 |
| UHF60 | 60 | 130 | 46 | 14 × 5 | 14 × 3,5 | 1030 | 2.88 |
| UHF70 | 70 | 150 | 46 | 14 × 5 | 14 × 3,5 | 1470 | 4.6 |
| UHF90 | 90 | 180 | 90 | -- | 25×5.4 | 3281 | 11.11 |
CATATAN
ASNU8-12, ASNU200 alur pasak ke DIN 6885. 1,
ukuran lain untuk DIN 6885.3
1) T maks = 2 &kali;T KN
2) Inner race overruns
3) Overruns ras luar
Contoh Pemasangan
