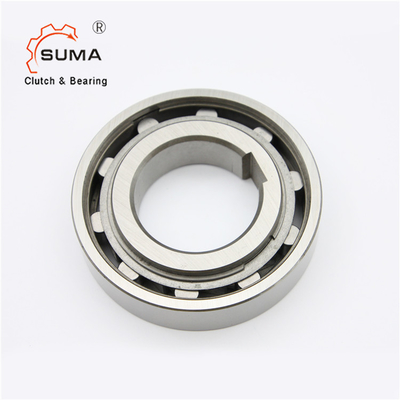

Seri AS US55 AS55 Backstop Clutch Freewheel Roller Bearing
Fitur
Roda bebas Seri AS tidak berpusat pada diri sendiri.Oleh karena itu diperlukan satu atau dua bantalan di sebelah freewheel agar outer race dapat berputar secara terpusat ke inner race.
Freewheels AS memiliki bantalan bola dengan dimensi yang sama dengan 62.. Series.
Gaya torsi ditransmisikan dari poros ke inner race melalui kunci dan dari outer race ke tempat duduk melalui interferensi yang sesuai dengan toleransi r6 dari diameter luar.
Toleransi poros harus h6 atau j7;toleransi untuk tempat duduk harus H7 atau J6.
Sebelum diservis, freewheels harus dilumasi dengan pelumas yang sesuai dengan mengikuti:
instruksi yang diberikan pada halaman 12. Pelumasan oli sangat penting ketika jumlah putaran yang tinggi di netral tercapai.
Dimensi dan Kapasitas
Jenis | Ukuran |
TKN1) |
Melebihi kecepatan |
Bobot
|
Tarik torsi | |||||||
AS (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | s | e | f | TR | ||
[mm] | [Nm] | [menit-1] | [menit-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0,3 | 0.6 | 0,3 | 0,01 | 0.18 | |
8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0,02 | 0.24 | |
10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0,03 | 0.36 | |
12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0,04 | 0,48 | |
15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0,05 | 0,7 | |
20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0,22 | 7.8 | |
35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0,44 | 11 | |
50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0,49 | 13 | |
55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0,66 | 14 | |
60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0,81 | 26 | |
80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 |
CATATAN:
AS6 tanpa alur pasak.D = -0,009
AS8-12 alur pasak ke DIN 6885.1.
Ukuran lain untuk DIN 6885.3
1) T maks = 2 × T KN
2) Inner race overruns
3) Overruns ras luar
Dimensi pemasangan identik dengan bantalan bola seri 62
