CCFE-SB Series Eccentric Stud Cam Follower Bearings CCFH-1 3/4-SB
Data Teknis
Dimensi dan Kapasitas
BRG.TIDAK. |
ROLLER DIA. (RD) +.000 -.001 |
ROL LEBAR (P) +.000 -.005 |
SEMAK. L'GTH. (G*) +.000 -.010 |
SEMAK.DIA. (BD) ±.001 |
STUD L'GTH. (TL) |
MIN.THR'D L'GTH. (TL) |
BAGUS THR'DS. |
ECC. |
LUB.TEPAT UKURAN (P) |
** REKOMENDASI.menjepit TORSI LBS.- DI. |
MAKS.STATIS KAPASITAS LBS. |
DIN DASAR. PERINGKAT LBS. |
CCFE-1/2-N-SB | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 | .010 | - | 15 | 720 | 620 |
CCFE-1/2-SB | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
CCFE-9/16-SB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
CCFE-5/8-SB | .625 | .4375 | .437 | .375 | 3/4 | 16/5 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
CCFE-11/16-SB | .6875 | .4375 | .437 | .375 | 3/4 | 16/5 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
CCFE-3/4-SB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
CCFE-7/8-SB | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
CCFE-1-SB | 1.000 | .625 | .500 | .625 | 1 | 1/2 | 16/7-20 | .030 | 3/16 | 250 | 3060 | 2225 |
CCFE-1 1/8-SB | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 16/7-20 | .030 | 3/16 | 250 | 3060 | 2225 |
CCFE-1 1/4-SB | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
CCFE-1 3/8-SB | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
CCFE-1 1/2-SB | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
CCFE-1 5/8-SB | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
CCFE-1 3/4-SB | 1.750 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
CCFE-1 7/8-SB | 1,875 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
CCFE-2-SB | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
CCFE-2 1/4-SB | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
CCFE-2 1/2-SB | 2.500 | 1.500 | 1.125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
CCFE-2 3/4-SB | 2.750 | 1.500 | 1.125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
CCFE-3-SB | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | 1/4 | 3450 | 24910 | 15720 |
CCFE-3 1/4-SB | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | 1/4 | 3450 | 24910 | 15720 |
CCFE-3 1/2-SB | 3.500 | 2.000 | 1,375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 | 1/4 | 4200 | 31625 | 22800 |
CCFE-4-SB | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 | 1/4 | 5000 | 44770 | 29985 |
Fitur
Bantalan Pengikut Cam Stud Eksentriktermasuk beberapa struktur kompak, akurasi berputar tinggi, varietas besar, kemampuan beradaptasi yang luas dan pemasangan yang mudah dan dapat menanggung beban radial tinggi dan beban kejut tertentu dan banyak digunakan dalam peralatan mesin, metalurgi, tekstil dan mesin cetak, jalur pemrosesan dan lain-lain.
Bantalan Pengikut Cam Stud Eksentrikterdiri dari cincin luar berdinding tebal mesin, rol jarum atau set rol silinder, atau pemandu sangkar atau rol jarum pelengkap lengkap, cincin bagian dalam atau baut dan segel.

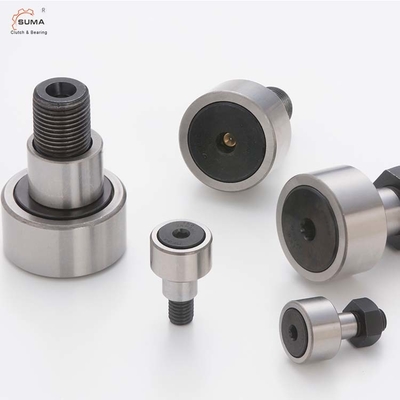

Foto-foto
