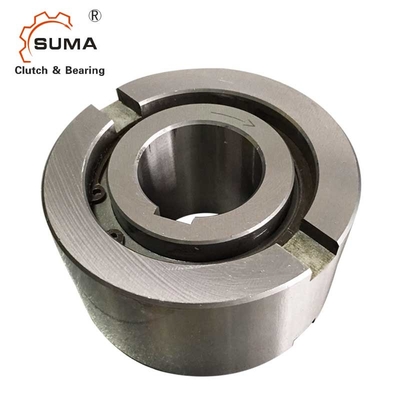

AE35 35*100*48mm One Way Holdback Freewheel Clutch Bearing
Fitur
Nama: | Bantalan kopling satu arah tipe rol |
Nomor Model | AE35 (35mmx100mmx48mm) |
Dimensi: | 35mmx100mmx48mm |
Bahan: | Baja Krom / GCr15 |
Perisai: | Buka jenis/Perisai |
Sedang mengemas: | Pengepakan individu / Pengepakan Industri |
Merek: | SUMA |
Jangka waktu pembayaran: | T/T, L/C;Serikat Barat, Paypal |
Pasar: | Eropa 70%;Asia 20%;Pasar Lainnya 10% |
Asal: | Provinsi Jiangsu |
Deskripsi: |
Tipe AE adalah tipe freewheel roller non-bearing yang didukung.Bantalan diperlukan untuk mendukung beban aksial dan radial.Pelumasan dan penyegelan juga harus disediakan oleh instalasi. |
Peralatan mekanis | Diameter luar nominal adalah dimensi bantalan bola standar. Balapan bagian dalam dikunci ke poros.Balap luar memiliki toleransi h6 dan harus dipasang di rumah dengan toleransi K7.Takik samping tambahan menyediakan transmisi torsi positif.Jika toleransi housing adalah R6, penggunaan takik tidak diperlukan, tetapi housing harus cukup kuat untuk tidak mengembang setelah perakitan.Desain ini dapat menerima misalignment aksial ras dalam dan luar ± S/2. |
Bidang Aplikasi: | mobil;sepeda motor; mesin tekstil;mesin cetak; alat rumah;peralatan konstruksi;mesin pertanian;mesin plastik;pengurang kecepatan;rol listrik ;peralatan medis;peralatan kebugaran;mesin makanan |
Data Teknis
Dimensi dan Kapasitas
Jenis | Ukuran | Melebihi kecepatan | Bobot | Tarik torsi | |||||||||||
AE
|
dH7 (mm) |
TKN1 (Nm) |
Nimax2) (min-1) |
Namax3) (min-1) |
Dh6 (mm) |
D5 (mm) |
D6 (mm) |
L (mm) |
s (mm) |
f (mm) |
e (mm) |
b (mm) |
t (mm) |
(kg) |
TR
(Ncm) |
12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0.8 | 6 | 3 | 0.11 | 0,7 | |
15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0.8 | 1.2 | 7 | 3.5 | 0,30 | 3.5 | |
20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0,55 | 8.4 | |
25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0,98 | 14 | |
30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 |
Pemasangan dan Kopling
