| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | AE70 |
AE70 5813NM Torsi Tinggi Kopling Satu Arah Melewati Bantalan Roda Bebas
Fitur
Tipe AE adalah tipe freewheel roller non-bearing yang didukung.Bantalan diperlukan untuk mendukung beban aksial dan radial.Pelumasan dan penyegelan juga harus disediakan oleh instalasi.Diameter luar nominal adalah dimensi bantalan bola standar.
Pengaturan tipikal adalah memasang tipe ini di samping bantalan dengan toleransi diameter rumahan yang sama.
Perlombaan batin dikunci ke poros.Balap luar memiliki toleransi h6 dan harus dipasang di rumah dengan toleransi K7.Takik samping tambahan menyediakan transmisi torsi positif.
Jika toleransi housing adalah R6, penggunaan takik tidak diperlukan, tetapi housing harus cukup kuat untuk tidak mengembang setelah perakitan.Desain ini dapat menerima aksial ketidaksejajaran ras dalam dan luar ± S/2.
Data Teknis
| Barang | AE70 |
| Bahan | GCr15 |
| Bosan dia. | 70 mm |
| diameter luar | 170 mm |
| Lebar (B) | 95 mm |
| Kapasitas torsi | 5813 Nm |
| Melampaui kecepatan pembatas (inner race) | 650 putaran/menit |
| Melampaui kecepatan yang membatasi (ras luar) | 900 putaran/menit |
| Bobot | 10,5 kg |
| Kemasan | Kotak karton atau sebagai kebutuhan Anda |
Dimensi dan Kapasitas
| Jenis | Ukuran | Melebihi kecepatan | Bobot | Tarik torsi | |||||||||||
|
AE
|
dH7 (mm) |
TKN1 (Nm) |
Nimax2) (min-1) |
Namax3) (min-1) |
Dh6 (mm) |
D5 (mm) |
D6 (mm) |
L (mm) |
s (mm) |
f (mm) |
e (mm) |
b (mm) |
t (mm) |
(kg) |
TR
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0.8 | 6 | 3 | 0.11 | 0,7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0.8 | 1.2 | 7 | 3.5 | 0,30 | 3.5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0,55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0,98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 | |
Pemasangan dan Kopling

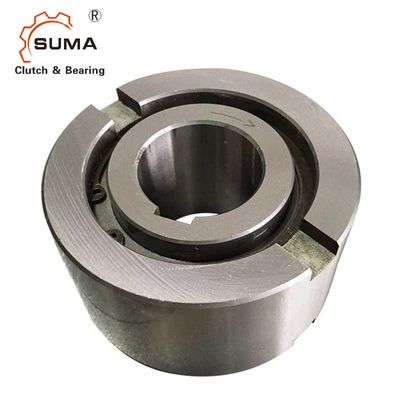

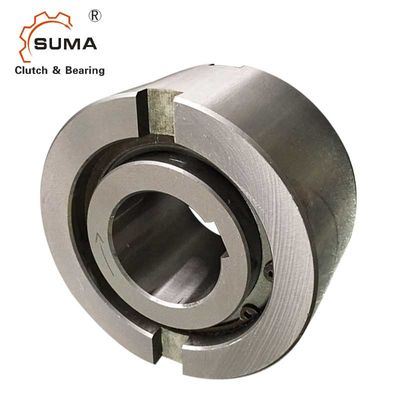

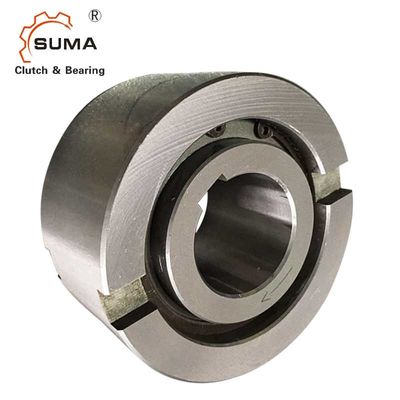

Foto-foto
