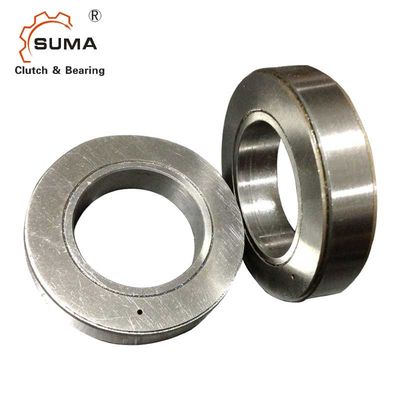

ASK60 60*95*18MM One Way Freewheel Bearing Overrunning Backstop Clutch
Fitur
Tipe ASK adalah bantalan freewheel tipe roller yang ditopang oleh dua baris bantalan roller.Ini adalah unit pelindung debu mandiri, yang dikirim dengan pelumas gemuk.Dimensi luar nominal sama dengan bantalan seri 60.
Transmisi torsi harus dipastikan dengan press fit baik pada inner maupun outer race.Karena kecocokan pers ini, jarak bebas radial standar adalah C4.Toleransi interferensi berada pada dimensi freewheel, memungkinkan pemasangan langsung dalam seri standar 60.
Lokasi bantalan: Toleransi poros harus h6 atau j6 Perlombaan luar harus ditekan ke dalam rumah kaku untuk toleransi K6.Kapasitas beban bantalan radial diberikan dalam tabel.Jenis ASK freewheels tidak dapat menerima beban aksial.Dalam kasus beban seperti itu, bantalan dorong harus disediakan.
Data Teknis
Model | ASK60 |
bahan | GCr15 |
Diameter dalam | 60mm |
Diameter luar | 95mm |
Ketebalan | 18mm |
Kapasitas torsi | 250Nm |
Tarik Torsi | 25Ncm |
Kecepatan overruning maks | 1800r/mnt |
Aplikasi | Backstop, Overrunning |
Kemasan | paket karton / paket kayu |
waktu pengiriman | 5-7 hari |
Syarat pembayaran | TT, L/C, D/P, D/A, Western Union, Paypal |
Dimensi dan Kapasitas
Jenis | Ukuran | Seri bantalan | TKN1) | nmaksimal | Diameter luar | Tinggi | Beban bantalan | Bobot | Tarik torsi | |
Dinamis | statis | |||||||||
BERTANYA | Dhal6 (mm) |
(Nm) |
(menit-1) |
D (mm) |
L (mm) |
C (kN) |
C0 (kN) |
(kg) | TR (Ncm) |
|
40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20.6 | 0,25 | 15 | |
50 | 6010 | 125 | 2200 | 80 | 16 | 19.6 | 23.5 | 0.34 | 20 | |
60 | 6012 | 250 | 1800 | 95 | 18 | 25.3 | 35.1 | 0,5 | 25 |
CATATAN
1) Tmaks = 2 &kali;TKN
»Lihat Seleksi halaman 10 sampai 13
»Lihat petunjuk pemasangan dan perawatan halaman 16 hingga 19
Contoh Pemasangan
