Bantalan Kopling Rol
>
|
| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | AA55 |
AA55 2675Nm 55*160*67MM One Way Clutch Freewheel Roller Bearing
Fitur
Tipe AA adalah tipe freewheel roller non-bearing yang didukung.Bantalan diperlukan untuk mendukung beban aksial dan radial.
Desain ini dapat menerima misalignment aksial ras dalam dan luar ± S/2.
Pelumasan dan penyegelan juga harus disediakan oleh instalasi.
Pelumasan standar adalah oli.
Perlombaan batin dikunci ke poros.Kesesuaian untuk pemusatan lintasan luar harus sesuai dengan toleransi H7.
Sambungan dari outer race adalah melalui baut ke grade 10.9 atau lebih baik.
Data Teknis
| SPESIFIKASI | |
| Model | AA55 |
| Bahan | GCr15 |
| diameter dalam | 55mm |
| Diameter luar | 160mm |
| Ketebalan | 67mm |
| Kapasitas torsi | 2675Nm |
| Tarik Torsi | 190Ncm |
| Kecepatan lari balapan dalam | 850r/mnt |
| Kecepatan melampaui ras luar | 1200r/mnt |
| Bobot | 7,2 kg |
| Struktur | Jenis rol |
| Aplikasi | Mesin tekstil, kipas angin, ventilator, mesin cetak |
| Kemasan | Kotak Karton, Kotak Kayu atau Disesuaikan |
| Syarat pembayaran | TT.L/C, D/A, D/P, Western Union, Paypal |
| waktu pengiriman | 2-4 hari untuk sampel, 7 hari untuk pesanan besar |
Dimensi dan Kapasitas
| Ukuran | TK1 | Melebihi kecepatan | Bobot |
Menyeret torsi |
||||||||||
| dH7 | nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | HAI | L | f | s | (kg) | TR | |
| (mm) | (Nm) | (menit-1) | (menit-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4,5 | 0.21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4,5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
CATATAN
1) T maks = 2 x T KN
2) Inner race overruns
3) Overruns ras luar
Jalan masuk ke DIN 6885.1
Pemasangan dan Kopling

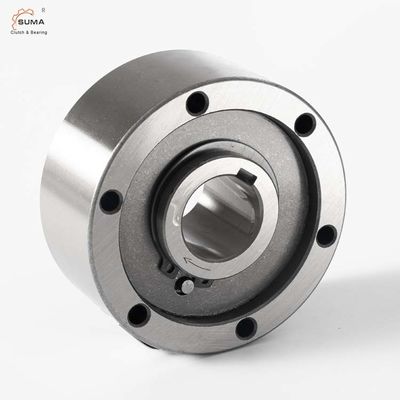

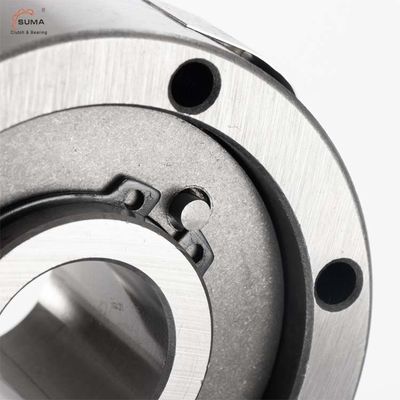

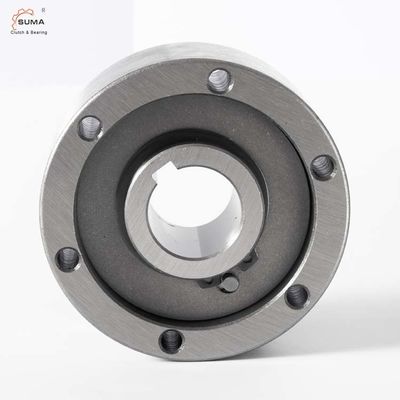

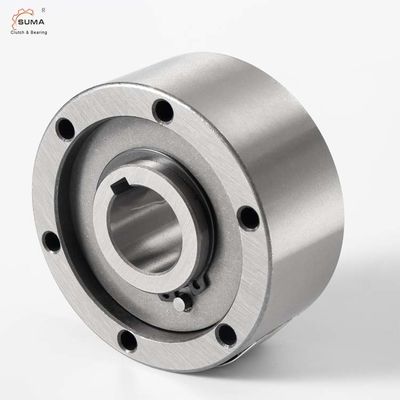

Foto-foto
FAQ
Q:Bagaimana Anda mengemas barang?
Q:Bisakah saya mendapatkan sampel dari Anda?
A: Sangat dianjurkan untuk meminta sampel untuk pemeriksaan kualitas.
Q:Bisakah Anda berjanji untuk mengirimkan barang tepat waktu?
