B205 B206 B207 One Way Clutch Bearing Backstop Cam Clutch
Instalasi dan Penggunaan
1. Kopling Cam Seri 200 dipasang pada poros, sehingga poros tempat kopling dipasang harus dikeraskan hingga Rc 56-60 dan kedalaman casing 1,5 mm setelah penggilingan.Giling hingga selesai 1,5S (16 mikro-inci).Kemiringan poros ini tidak boleh melebihi 0,01 mm per 50mm.
2. Untuk pemasangan kopling, pasang kopling dengan bantalan di kedua sisi atau di satu sisi untuk mendapatkan konsentrisitas antara poros dan lintasan luar kopling dan untuk menerima beban radial atau dorong yang mungkin bekerja pada lintasan luar atau batang.Lihat contoh instalasi.
3. Kopling harus dipasang pada poros dengan memutarnya ke arah yang ditandai oleh panah
ditunjukkan pada pelat kopling.Jangan memberikan kejutan pada kopling dengan cara dipalu.
4. Kopling memiliki diameter luar yang sama dengan bantalan yang ditunjukkan pada tabel di atas.Toleransi lubang dari rumahan di mana kopling dipasang harus berada dalam kisaran yang ditunjukkan pada tabel di bawah ini.
5. Untuk pengindeksan, direkomendasikan pelumasan oli.
6. Konsentrisitas lubang dan poros rumahan harus berada dalam jarak 0,05 mm.
7. Profil kunci harus sesuai dengan JIS B1301-1959.
Dimensi dan Kapasitas
Model |
Kapasitas Torsi (Nm) |
Tarik Torsi (Nm) |
Maks. Overrunning (r/mnt) | Max.Idexing (siklus/menit) | A(+0 hingga -0,6) | B | jalan pasak | Dengan Bantalan JIS No. |
Poros Dia.C (+0 hingga -0,025) |
Bobot (kg) |
|
Batang | Balapan Luar | ||||||||||
B203 | 39.2 | 0.1 | 2400 | 500 | 150 | 25 | 40(-0.014-0.039) | 4X2.5 | 6203 | 16.51 | 0,23 |
B204 | 58.8 | 0.1 | 2400 | 500 | 150 | 25 | 47(-0.014-0.039) | 5X3 | 6204 | 18.796 | 0.34 |
B205 | 98 | 0.2 | 1800 | 400 | 150 | 25 | 52(0.017-0.042) | 5X3 | 6205 | 23.622 | 0,45 |
B206 | 235 | 0.2 | 1800 | 350 | 150 | 28 | 62(-0.017-0.042) | 7X4 | 6206 | 32.766 | 0.68 |
B207 | 372 | 0.2 | 1800 | 300 | 150 | 28 | 72(-0,017—0,042) | 7X4 | 6207 | 42.088 | 0.8 |
B208 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 80(-0.017-0.042) | 10X4.5 | 6208 | 46,761 | 0,91 |
B209 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 85(-0.020-0.045) | 10X4.5 | 6209 | 46,761 | 0,95 |
B2010 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 90(-0.020-0.045) | 10X4.5 | 6210 | 56.109 | 1 |
B2011 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 100(-0.020-0.050) | 10X4.5 | 6211 | 56.109 | 1.4 |
B2012 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 110(-0.020-0.050) | 10X4.5 | 6212 | 70.029 | 1.8 |
B2013 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 120(-0.020-0.050) | 10X4.5 | 6213 | 70.029 | 2.3 |
B2014 | 1390 | 0.39 | 180 | 180 | 150 | 42 | 125(-0.024-0.060) | 12X4.5 | 6214 | 79.356 | 2.4 |

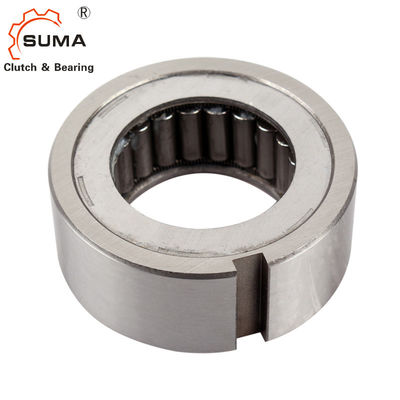

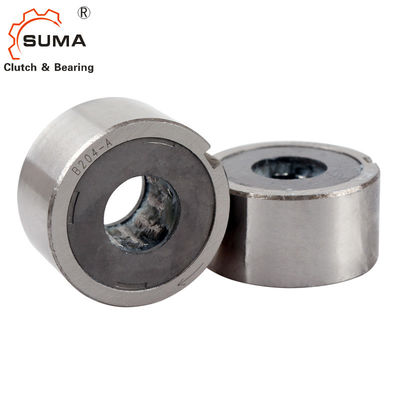

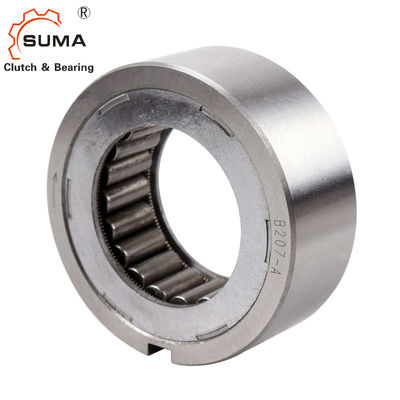

Foto-foto
