| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | FSO400 HPI400 |

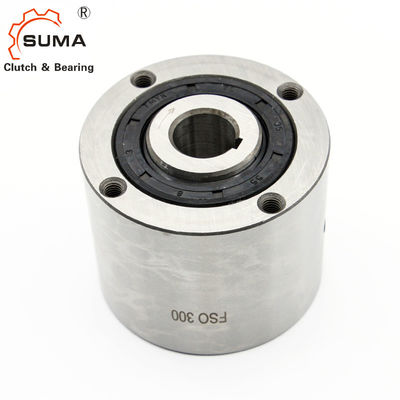

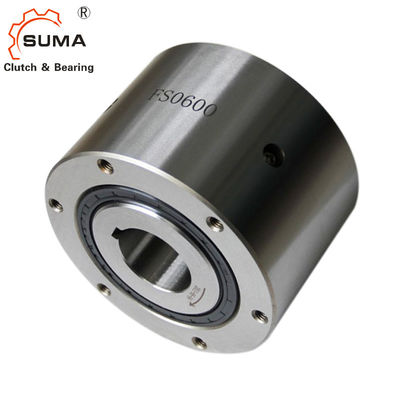

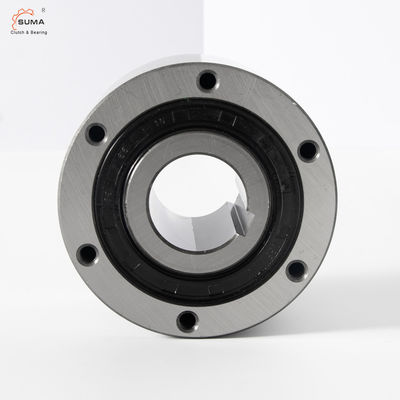

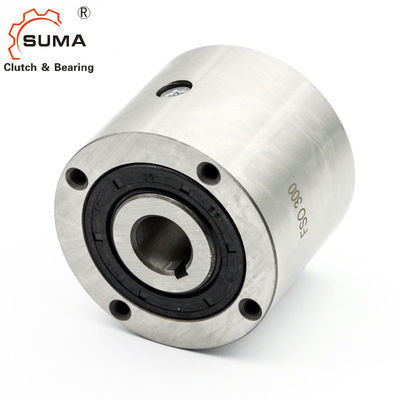

FSO400 HPI400 Backstop Freewheels Bantalan Kopling Cam Satu Arah
Fitur
Tipe FSO, FSO-GR, dan HPI 300 hingga 700 adalah freewheels tipe sprag mandiri, disegel dan didukung bantalan, menggunakan dua bantalan bola.
pelumasan
Tipe FSO dan HPI dilumasi oli dan menggunakan seal standar poros bibir.
Tipe FSO-GR dilumasi gemuk dan dapat dilengkapi dengan segel labirin bebas kontak.
Tipe HPI dirancang khusus untuk aplikasi pengindeksan kecepatan tinggi.
Dimensi dan Kapasitas
| Jenis | Ukuran |
torsi TKN1 [Nm] |
Melebihi kecepatan [min-1] |
DIMENSI ( MM ) | pelumas | Bobot | Seret Torsi | |||||||||||||||
| FSO FSO-GR HPI |
FSO nmaksimal2) |
FSO-GR nmaksimal3) |
dH7-bxh |
d4) min-maks |
A |
B -0,05 |
C | E | F | G | z | J | K | L | f | FSO | FSO..GR | HPI | [kg] | TR[Ncm] | ||
| 300 | 379 | 3000/900 | 360/900 | 15-5x5 | 12...19 | 63.5 | 76.2 | 60.45 | 1.6 | 28.58 | 66.67 | 4 | M8 | 13 | M6 | 0.8 | 7 | 10 | 14 | 1.6 | 18 | |
| 400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12...22 | 69,85 | 88.9 | 68.07 | 1.6 | 30 | 73 | 4 | M8 | 13 | M6 | 0.8 | 10 | 20 | 20 | 2.7 | 27 | |
| 500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19...33 | 88.9 | 107,95 | 85,73 | 1.6 | 45 | 92 | 4 | M8 | 16 | M6 | 1.5 | 22 | 35 | 35 | 4.8 | 31 | |
| 600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24...57 | 95.25 | 136,525 | 92.2 | 1.6 | 63.5 | 120.6 | 6 | M8 | 16 | M6 | 1.6 | 52 | 84 | 84 | 8.6 | 62 | |
| 700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48...82 | 127 | 180,975 | 123,85 | 1.6 | 90 | 158,75 | 8* | M10* | 20 | M6 | 1.6 | 168 | 280 | 280 | 19 | 156 | |
CATATAN
1) T maks = 2 &kali;TKN »Lihat Seleksi halaman 10 sampai 13
2) Balapan dalam/balapan luar
3) segel labirin ras dalam / ras luar
4) Lubang inci tersedia berdasarkan permintaan
5) Hanya untuk lubang kebesaran
Ukuran 600 > 50 mm
Ukuran 700 > 75 mm
*) 6 lubang dengan jarak yang sama pada 60°ditambah 2 lubang ekstra pada 180°»Lihat petunjuk pemasangan dan perawatan
