FSO300 HPI300 Backstop Clutch One Way Bearing Sprag
pelumasan
Tipe FSO dan HPI dilumasi oli dan menggunakan seal standar poros bibir.
Tipe FSO-GR dilumasi gemuk dan dapat dilengkapi dengan segel labirin bebas kontak.
Tipe HPI dirancang khusus untuk aplikasi pengindeksan kecepatan tinggi.
Fitur
Tipe FSO, FSO-GR, dan HPI 300 hingga 700 adalah freewheels tipe sprag mandiri, disegel dan didukung bantalan, menggunakan dua bantalan bola.
Dimensi dan Kapasitas
Jenis | Ukuran |
torsi TKN1 [Nm] |
Melebihi kecepatan [min-1] |
DIMENSI ( MM ) | pelumas | Bobot | Seret Torsi | |||||||||||||||
FSO FSO-GR HPI |
FSO nmaksimal2) |
FSO-GR nmaksimal3) |
dH7-bxh |
d4) min-maks |
A |
B -0,05 |
C | E | F | G | z | J | K | L | f | FSO | FSO..GR | HPI | [kg] | TR[Ncm] | ||
300 | 379 | 3000/900 | 360/900 | 15-5x5 | 12...19 | 63.5 | 76.2 | 60.45 | 1.6 | 28.58 | 66.67 | 4 | M8 | 13 | M6 | 0.8 | 7 | 10 | 14 | 1.6 | 18 | |
400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12...22 | 69,85 | 88.9 | 68.07 | 1.6 | 30 | 73 | 4 | M8 | 13 | M6 | 0.8 | 10 | 20 | 20 | 2.7 | 27 | |
500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19...33 | 88.9 | 107,95 | 85,73 | 1.6 | 45 | 92 | 4 | M8 | 16 | M6 | 1.5 | 22 | 35 | 35 | 4.8 | 31 | |
600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24...57 | 95.25 | 136,525 | 92.2 | 1.6 | 63.5 | 120.6 | 6 | M8 | 16 | M6 | 1.6 | 52 | 84 | 84 | 8.6 | 62 | |
700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48...82 | 127 | 180,975 | 123,85 | 1.6 | 90 | 158,75 | 8* | M10* | 20 | M6 | 1.6 | 168 | 280 | 280 | 19 | 156 |
CATATAN
1) T maks = 2 &kali;TKN »Lihat Seleksi halaman 10 sampai 13
2) Balapan dalam/balapan luar
3) segel labirin ras dalam / ras luar
4) Lubang inci tersedia berdasarkan permintaan
5) Hanya untuk lubang kebesaran
Ukuran 600 > 50 mm
Ukuran 700 > 75 mm
*) 6 lubang dengan jarak yang sama pada 60°ditambah 2 lubang ekstra pada 180°»Lihat petunjuk pemasangan dan perawatan
Pemasangan dan Kopling

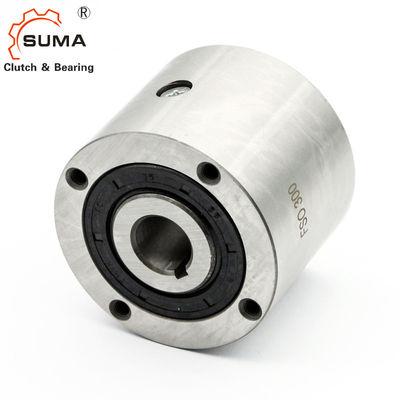

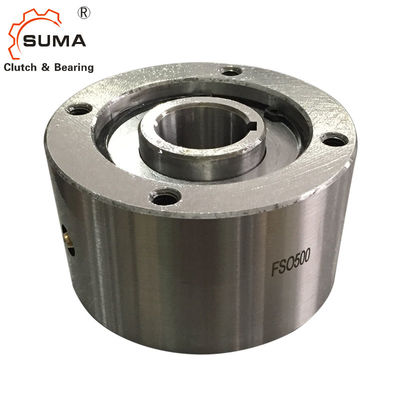

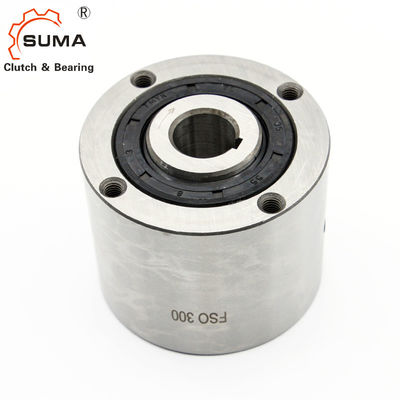

Foto-foto
