| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | SMZ60 |

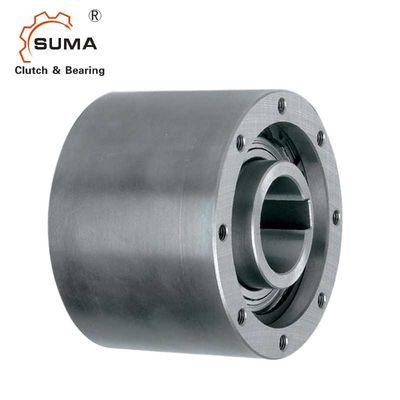

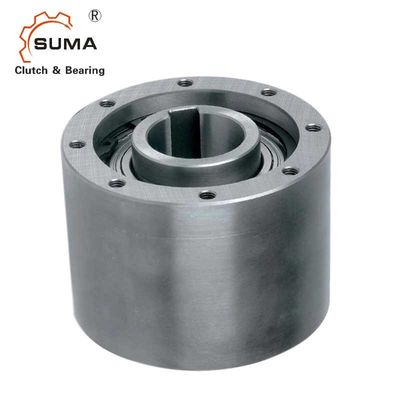

SMZ60 One Way Sprag Cam Clutch Bearing untuk Sistem Pompa
Fitur
Tipe SMZ adalah freewheel tipe sprag yang disegel, bantalan yang didukung menggunakan dua bantalan berpelumas gemuk seri 60..ZZ.
Unit dikirim dengan pelumas gemuk yang siap dipasang.
Unit SMZ dimaksudkan sebagai multiguna, untuk digunakan dalam berbagai aplikasi.
Perlombaan batin dikunci ke poros.Diameter dalam dari lintasan luar (dimensi D4) harus digunakan sebagai register pemasangan untuk bagian-bagian yang terhubung (sproket, katrol, roda gigi, lengan torsi...).
Keran pemasangan harus sesuai dengan toleransi g6.
Dimensi dan Kapasitas
| Jenis | Ukuran |
|
Melebihi kecepatan |
|
Bobot | ||||||||||
| SMZ | dH7 | TKN1) | nimax2) | namax3) | D | D2 | D3 | D4H7 | L | L1 | G | z | t | m | |
| [mm] | [Nm] | [menit-1] | [menit-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
| 20 | 300 | 1600 | 700 | 80 | 30 | 68 | 55 | 65 | 67 | M6 | 6 | 12 | 7.6 | 2 | |
| 30 | 1035 | 1500 | 500 | 100 | 45 | 88 | 75 | 80 | 82 | M8 | 6 | 16 | 8.9 | 3.7 | |
| 35 | 1100 | 1400 | 300 | 110 | 50 | 95 | 80 | 85 | 87 | M8 | 6 | 16 | 8.7 | 4.8 | |
| 45 | 1750 | 1300 | 300 | 125 | 60 | 110 | 95 | 90 | 92 | M8 | 8 | 16 | 8.4 | 6.2 | |
| 60 | 3400 | 1100 | 250 | 155 | 80 | 140 | 125 | 100 | 102 | M8 | 8 | 16 | 9.1 | 10.2 | |
| 70 | 4300 | 1000 | 250 | 175 | 95 | 162 | 145 | 103 | 105 | M8 | 8 | 16 | 8.6 | 13.2 | |
CATATAN
1) T maks = 2 &kali;T KN
»Lihat Seleksi halaman 10 sampai 13
2) Inner race overruns
3) Overruns ras luar
Jalan masuk ke DIN 6885.1
»Lihat petunjuk pemasangan dan perawatan
halaman 16 sampai 19
Pemasangan dan Kopling
