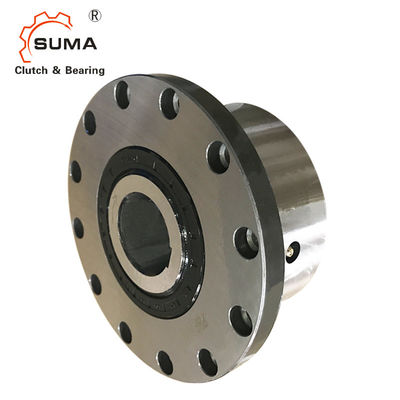

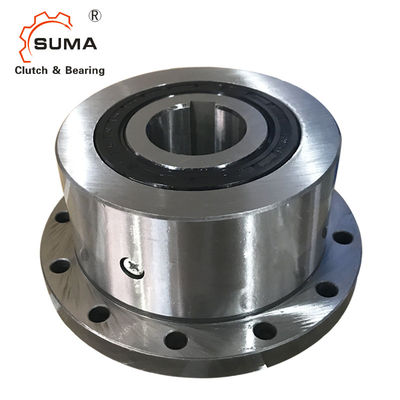

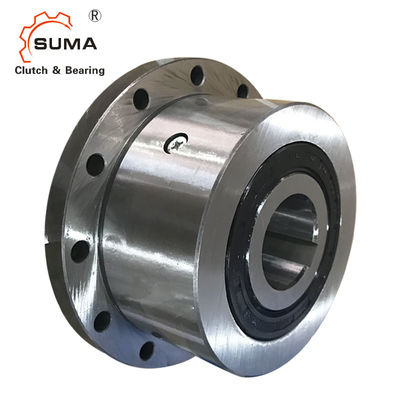

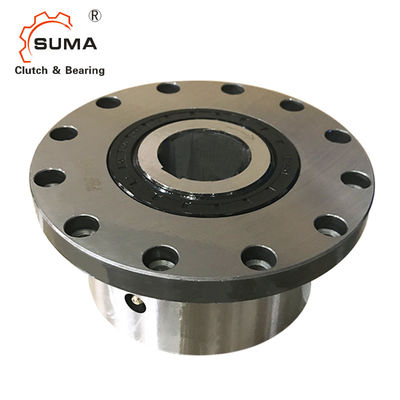

FBF72 Freewheel Backstop Sprag Cam Clutch Bearing
Fitur
Freewheels FBF lengkap dengan flensa pemasangan disegel sprag freewheels dengan bantalan bola.Mereka dipasok berisi minyak dan siap dipasang.
FBF freewheels digunakan sebagai:
Backstop
Overrunning Clutches
Mengindeks Freewheels
Selain tipe standar, empat tipe lain tersedia untuk masa pakai yang lebih lama dan akurasi pengindeksan.
Torsi nominal hingga 160.000 Nm.Lubang bor hingga 300 mm.Banyak lubang standar tersedia.
Dimensi dan Kapasitas
Ukuran Freewheel | Jenis | Torsi nominal MN | Maks.Melebihi Kecepatan min-1 |
Jenis | Torsi nominal MN | Maks.Melebihi Kecepatan min-1 |
Jenis | Torsi nominal MN | Kecepatan lepas landas sprag menit-1 |
Maks.Kecepatan | |||
Nm | Batin cincin |
Luar cincin |
Nm | Batin cincin |
Luar cincin |
Nm | batin cincin |
Batin cincin |
Cincin luar | ||||
FBF 24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | |||||
FBF 29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4 000 | |||||
FBF 37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | |||||
FBF 44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 |
FBF 57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 |
FBF 72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 |
FBF 82 | SF | 1 800 | 1025 | 1 450 | SFT | 1 800 | 1025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 |
FBF 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 |
FBF 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 |
FBF 140 | SF | 10.000 | 750 | 1 100 | SFT | 10.000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 |
FBF 200 | SF | 20.000 | 630 | 900 | SFT | 20.000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 |
FBF 270 | SF | 40.000 | 510 | 750 | SFT | 40.000 | 510 | 750 | UX | 40.000 | 210 | 510 | 84 |
FBF 340 | SF | 80.000 | 460 | 630 | SFT | 80.000 | 460 | 630 | |||||
FBF 440 | SF | 160.000 | 400 | 550 | SFT | 160.000 | 400 | 550 |
Ukuran Freewheel | mm | mm | lubang standar | maks.mm | A mm |
D mm |
F mm |
G** | L mm |
N mm |
T mm |
Z** | Berat kg | ||
mm | mm | mm | |||||||||||||
FBF 24 | 12 | 14* | 14* | 85 | 62 | 1,0 | M 5 | 50 | 10 | 72 | 3 | 1,1 | |||
FBF 29 | 15 | 17* | 17* | 92 | 68 | 1,0 | M 5 | 52 | 11 | 78 | 3 | 1,3 | |||
FBF 37 | 14 | 16 | 18 | 20 | 22* | 22* | 98 | 75 | 0,5 | M 5 | 48 | 11 | 85 | 8 | 1,5 |
FBF 44 | 20 | 22 | 25* | 25* | 118 | 90 | 0,5 | M 6 | 50 | 12 | 104 | 8 | 2,3 | ||
FBF 57 | 25 | 28 | 30 | 32* | 32* | 128 | 100 | 0,5 | M 6 | 65 | 12 | 114 | 12 | 3,2 | |
FBF 72 | 35 | 38 | 40 | 42* | 42* | 160 | 125 | 1,0 | M 8 | 74 | 14 | 142 | 12 | 5,8 | |
FBF 82 | 35 | 40 | 45 | 50* | 50* | 180 | 135 | 2,0 | M 10 | 75 | 16 | 155 | 8 | 7,0 | |
FBF107 | 50 | 55 | 60 | 65* | 65* | 214 | 170 | 2,5 | M 10 | 90 | 18 | 192 | 10 | 12,6 | |
FBF127 | 50 | 60 | 70 | 75* | 75* | 250 | 200 | 3,0 | M 12 | 112 | 20 | 225 | 12 | 21,4 | |
FBF140 | 65 | 75 | 80 | 90 | 95* | 315 | 250 | 5,0 | M 16 | 150 | 22 | 280 | 12 | 46,0 | |
FBF200 | 110 | 120 | 120 | 370 | 300 | 5,0 | M 16 | 160 | 25 | 335 | 16 | 68,0 | |||
FBF270 | 140 | 150 | 490 | 400 | 6,0 | M 20 | 212 | 32 | 450 | 16 | 163,0 | ||||
FBF340 | 180 | 240 | 615 | 500 | 7,5 | M 24 | 265 | 40 | 560 | 18 | 300.0 | ||||
FBF440 | 220 | 300 | 775 | 630 | 7,5 | M 30 | 315 | 50 | 710 | 18 | 564,0 |
