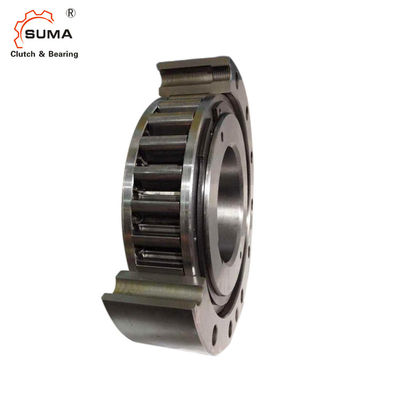

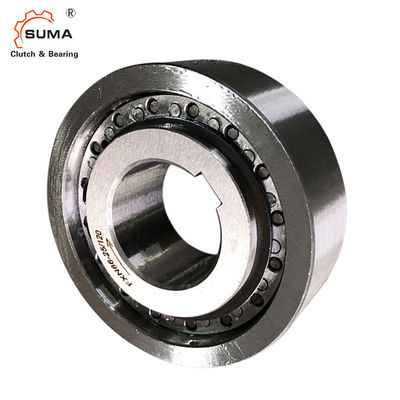

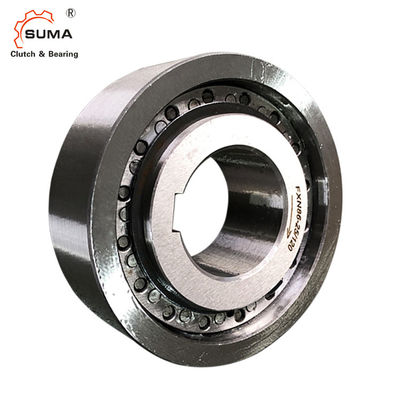

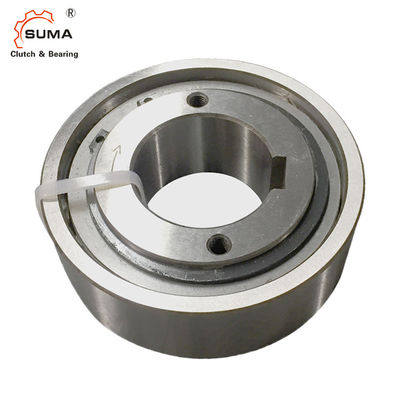

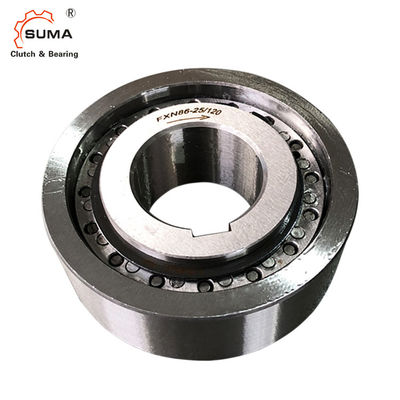

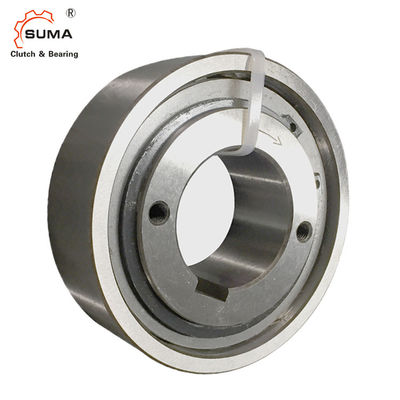

FXN76-25/115 5000RPM One Way Backstop Clutch Pump Bearing
  • FXN76-25/115 5000RPM One Way Backstop Clutch Pump Bearing
  • FXN76-25/115 5000RPM One Way Backstop Clutch Pump Bearing
  • FXN76-25/115 5000RPM One Way Backstop Clutch Pump Bearing
  • FXN76-25/115 5000RPM One Way Backstop Clutch Pump Bearing
  • FXN76-25/115 5000RPM One Way Backstop Clutch Pump Bearing
  • FXN76-25/115 5000RPM One Way Backstop Clutch Pump Bearing

FXN76-25/115 5000RPM One Way Backstop Clutch Pump Bearing

Tempat asal CINA
Nama merek SUMA
Sertifikasi ISO SGS
Nomor model FXN76-25/115
Rincian Produk
Nama Produk:
Bantalan Kopling Sprag FXN76-25/115
Fungsi:
Melewati / Menghentikan
Bahan:
Baja bantalan GCr15
Rentang Bore:
45-60mm
torsi:
1200Nm
Kecepatan rotasi:
5000rpm
Dia luar.:
115mm
OEM:
Menerima
Jaminan:
1 tahun
Cahaya Tinggi:

FXN76-25/115 bantalan kopling satu arah

,

bantalan kopling satu arah 5000RPM

,

Bantalan Kopling Sprag 5000RPM

Ketentuan Pembayaran & Pengiriman
Kuantitas min Order
1 buah
Harga
USD150-USD190 PER PIECE
Kemasan rincian
Kotak Karton / Kotak Kayu
Waktu pengiriman
10-15 HARI
Syarat-syarat pembayaran
L/C, D/A, D/P, T/T, Western Union, Paypal
Menyediakan kemampuan
2000 pcs per bulan
Deskripsi Produk

FXN76-25/115 5000RPM Overrunning Spped One Way Backstop Clutch Pump Bearing



Fitur dari FXN Backstop Pump Bearings

FXN freewheels digunakan sebagai:

Backstop

Kopling yang Melebihi

Freewheels FXN internal tanpa dukungan bantalan.Penjajaran konsentris cincin dalam dan luar harus disediakan oleh pelanggan.
Batas waktu yang diizinkan (TIR) ​​harus diperhatikan.Torsi ditransmisikan pada lingkar luar dengan press fit.

Untuk mentransmisikan torsi yang ditentukan dalam tabel, cincin luar harus diakomodasi dalam rumahan dengan diameter luar K. Rumahan terbuat dari baja atau besi tuang abu-abu dengan kualitas minimum GG-20.Saat menggunakan bahan rumahan lain atau diameter luar yang lebih kecil, kami mendorong Anda untuk menghubungi kami mengenai torsi yang dapat ditransmisikan.

Toleransi lubang rumah ditentukan dalam tabel di bawah dimensi D.

Toleransi poros harus ISO h6 atau j6.



Dimensi dan KapasitasBantalan kopling FXN Backstop untuk POMPA




Ukuran roda bebas

torsi

Nm

Overrun cincin bagian dalam Standar Bore d maks.

B

mm

D

mm

F

mm

J

mm

Kmenitmm

L

mm

Bobot

kg

mm mm mm mm mm mm mm
FXN31 - 17/60 110 5000 20*           20* 25 60 P6 55 31 85 24 0,3
FXN31 - 17/62 110 5000 20*           20* 25 62 P6 55 31 85 24 0,4
FXN38 - 17/70 180 5000 25*           25* 25 70 P6 62 38 90 24 0,4
FXN46 - 25/80 460 5000 25           30 35 80 P6 70 46 95 35 0,8
FXN51 - 25/85 560 5000 25 30 35       36 35 85 P6 75 51 105 35 0,8
FXN56 - 25/90 660 5000 35           40 35 90 P6 80 56 110 35 0,9
FXN61 - 19/95 520 5000 30 35 40       45* 26 95 P6 85 61 120 25 0,8
FXN61 - 19/106 520 5000 30 35 40       45* 25 106H7 85 61 120 25 1,2
FXN66 - 25/100 950 5000 35 40 45       48* 30 100P6 90 66 132 35 1,1
FXN66 - 25/110 950 5000 35 40 45       48* 40 110 P6 90 66 132 35 1,8
FXN76 - 25/115 1200 5000 45 55         60* 40 115 P6 100 76 140 35 1,7
FXN76 - 25/120 1200 5000 45 55         60* 32 120 J6 100 76 140 35 1,8
FXN86 - 25/125 1600 5000 40 45 50 60 65   70* 40 125P6 110 86 150 40 2,3
FXN86 - 25/130 1600 5000 40 45 50 60 65   70* 40 130P6 110 86 150 40 2,6
FXN 101 -25/140 2100 5000 55 70         75 45 140P6 125 101 175 50 3,1
FXN 101 - 25/149 2100 5000 70           75 62 149H6 125 101 175 62 4,2
FXN 101 - 25/150 2100 5000 55 70         75 45 150P6 125 101 175 50 3,6
FXN 85 - 40/140 2500 6000 45 50 60 65     65 45 140P6 125 85 175 60 3,2
FXN 85 - 40/150 2500 6000 45 50 60 65     65 45 150P6 125 85 175 60 4,2
FXN 100 - 40/160 3700 4500 45 50 55 60 70 75 75 50 160P6 140 100 190 60 5,1
FXN 105 - 50/165 5200 4500 80           80 62 165P6 145 105 195 62 5,8
FXN 120 - 50/198 7700 4000 60 65 70 75 80 95 95 70 198H6 160 120 210 70 8,6
FXN 140 - 50/215 10100 3000 65 90 100 110     110 69 215J6 180 140 245 70 14,0
FXN 170 - 63/258 20500 2700 70 85 100 120     130 80 258H6 210 170 290 80 21,0


Torsi maksimum yang dapat ditransmisikan adalah 2 kali torsi nominal yang ditentukan.

Catatan:

1. T maks = 2 × T KN

2. Inner race overruns

3. Overruns ras luar
Jalan masuk ke DIN 6885.1

Jalan pasak menurut DIN 6885, halaman 1 •Toleransi lebar alur pasak JS10.

* Alur pasak menurut DIN 6885, halaman 3 •Toleransi lebar alur pasak JS10.

pemasangan Contoh

FXN76-25/115 5000RPM One Way Backstop Clutch Pump Bearing 1



pelumasan
Pada kecepatan yang melebihi kecepatan pengangkatan sprag, tidak diperlukan pelumasan khusus;fungsi freewheel bebas perawatan.Saat beroperasi di bawah kecepatan angkat sprag, pelumasan oli dengan kualitas yang ditentukan harus disediakan.


Gambar



FXN76-25/115 5000RPM One Way Backstop Clutch Pump Bearing 2
