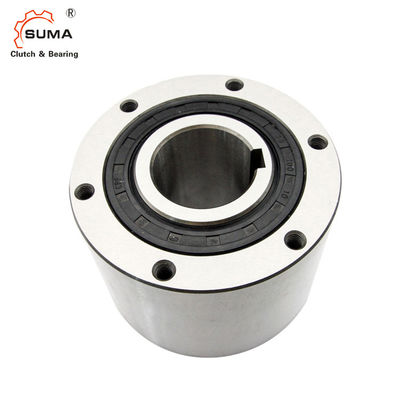

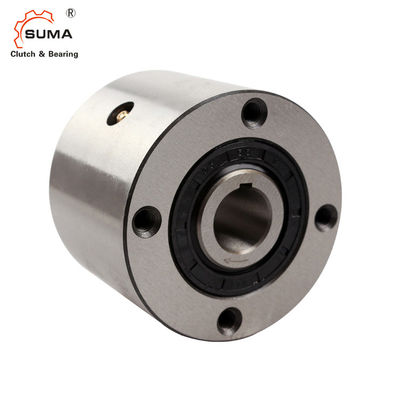

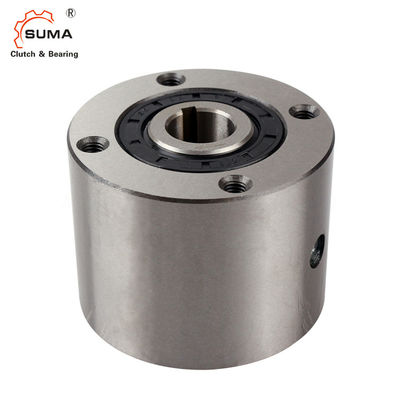

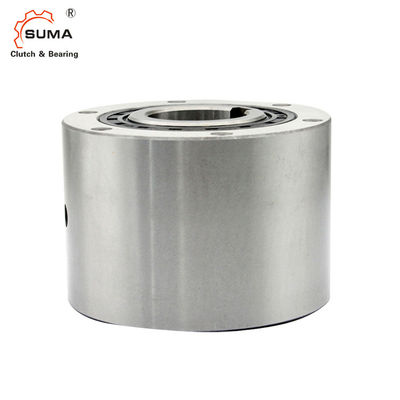

MX50 Freewheel Roller 1 Bantalan Kopling Cam Arah
Instalasi dan Penggunaan
1. Untuk pemasangan, masukkan kopling ke dalam lubang hub katrol, roda gigi, atau lengan torsi dan kencangkan baut (tegangan tinggi) ke dalam lubang yang disadap di muka ujung kopling.Lihat ilustrasi di sebelah kanan.
2. Press fit diperlukan untuk kopling Seri MX untuk aplikasi pengindeksan, tetapi tidak melebihi 0,025 mm saat press fitting.
3. Sesuaikan sisi anak kunci agar pas dengan alur pasak, tetapi beri jarak antara bagian atas anak kunci dan alur pasak.
4. Saat memasang kopling pada poros, berikan tekanan pada ujung lintasan dalam kopling, tetapi jangan pada lintasan luar.
5. Pemilihan Cam Clutch yang tepat memberikan kinerja pengindeksan yang akurat.Sebuah perangkat pengereman dan perangkat backstopping mungkin juga diperlukan untuk kinerja yang lebih akurat.
6. Toleransi lubang hub harus H6 atau H7.
Dimensi dan Kapasitas
Model | torsi Kapasitas |
Maks. pengindeksan |
Ukuran lubang | A | B (h7) |
C | PCD D |
E | F | S |
pelumasan Melempar |
Kelembaman Batin Balapan |
Menyeret torsi |
Minyak | Bobot | |
dia. | jalan pasak | |||||||||||||||
(N·m) | (siklus/menit) | (kg·m2) | (N·m) | (ml) | (kg) | |||||||||||
MX22 | 78.4 | 1200 | 22 | 6 × 2.8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0,00015 | 0,47 | 80 | 3.3 |
MX35 | 235 | 1200 | 35 | 10 × 33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0,000625 | 1.36 | 110 | 6.4 |
MX50 | 441 | 1200 | 50 | 14 × 3,8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0,00275 | 2.68 | 190 | 10.6 |
MX70 | 784 | 1200 | 70 | 20 ×4.9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0,013 | 5.15 | 340 | 21.3 |
