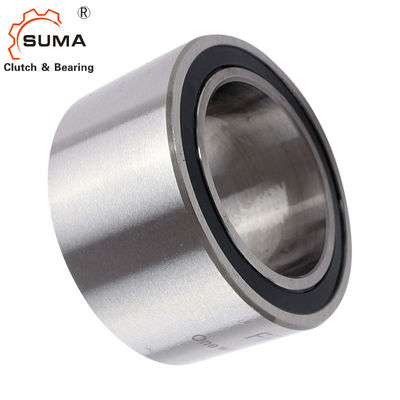

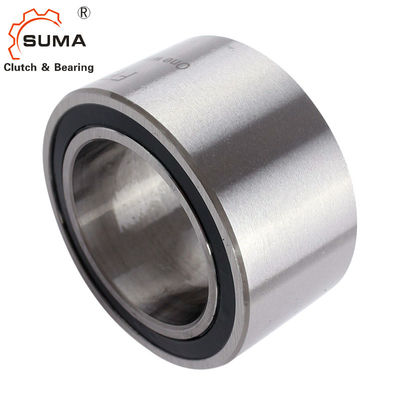

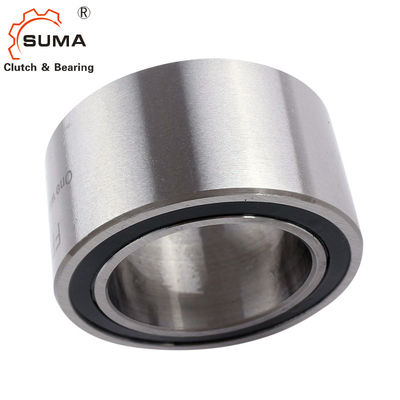

FPD448Z 35*53*34mm Freewheel Bantalan Kopling Satu Arah
Fitur
bantalan
Kopling freewheel termasuk bantalan bola dan rol. Dukungan bantalan eksternal tambahan tidak diperlukan.
Tekan sesuai tekanan
Tekanan press fit tidak boleh diterapkan pada bola.
arah penjepitan
Panah pada cincin bagian dalam menunjukkan arah penjepitan cincin bagian dalam.
Lebar:34 mm
Suhu Operasional:maks.100 ° C
pelumasan
Pelumasan oli seumur hidup operasi
Instalasi
Toleransi pemasangan
poros h5;hub H6
Bagian kawin
Pengerasan dan penggilingan bagian kawin tidak diperlukan.Bersihkan secara menyeluruh (bebas lemak) bagian-bagian yang menempel di sekitar kopling freewheel serta cincin kopling freewheel sebelum membuat press pas.
Komponen
Kopling freewheel | |
masukkan elemen* | FE 400 M (pegas berkelok-kelok) |
FE 400 Z (pegas tegangan) |
|
+ Jalur Balap | Baja bantalan, dikeraskan dan digiling |
lingkar dalam | Tekan pas |
cincin luar |
Tekan pas |
+ Bantalan bola | Terintegrasi |
+ Bantalan rol |
Rp 400 |
+ Pelumasan | Pelumasan minyak seumur hidup |
Data Teknis
Dimensi dan Kapasitas
Model | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Bobot | Nomor barang |
[mm] | [mm] | [mm] | [Nm] | [rpm] | [N] | [N] | [kg] | ||
FPD 427 M | 15 | 31 | 34 | 94 | 2.000 | 7.679 | 6.397 | 0,09 | 306516 |
FPD 427 Z | 15 | 31 | 34 | 84 | 2.000 | 7.679 | 6.397 | 0,09 | 306517 |
FPD 432 M | 20 | 36 | 34 | 133 | 1.800 | 8.104 | 7.241 | 0.12 | 306518 |
FPD 432 Z | 20 | 36 | 34 | 121 | 1.800 | 8.104 | 7.241 | 0.12 | 306519 |
FPD 437 M | 25 | 41 | 34 | 176 | 1.700 | 9.201 | 8.142 | 0.15 | 306520 |
FPD 437 Z | 25 | 41 | 34 | 160 | 1.700 | 9.201 | 8.142 | 0.15 | 306521 |
FPD 442 M | 30 | 46 | 34 | 223 | 1.500 | 10.247 | 10.708 | 0.18 | 300696 |
FPD 442 Z | 30 | 46 | 34 | 208 | 1.500 | 10.247 | 10.708 | 0.18 | 300697 |
FPD 448 M | 35 | 53 | 34 | 286 | 1.300 | 11.642 | 13.440 | 0,23 | 306524 |
FPD 448 Z | 35 | 53 | 34 | 262 | 1.300 | 11.642 | 13.440 | 0,23 | 306525 |
FPD 453 M | 40 | 58 | 34 | 343 | 1.200 | 11.417 | 13.577 | 0,26 | 300702 |
FPD 453 Z | 40 | 58 | 34 | 314 | 1.200 | 11.417 | 13.577 | 0,26 | 300700 |
FPD 463 M | 50 | 68 | 34 | 461 | 1.100 | 13,070 | 17.063 | 0.34 | 306534 |
FPD 463 Z | 50 | 68 | 34 | 428 | 1.100 | 13,070 | 17.063 | 0.34 | 306535 |
FPD 473 M | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |
