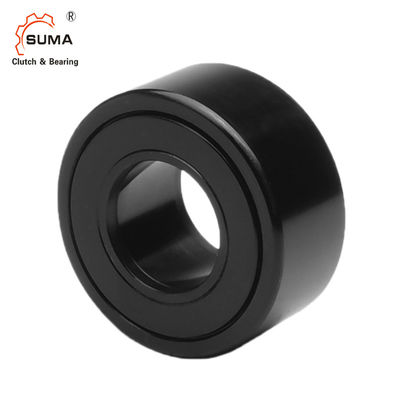

CYR-1 3/4 Pemandu Aksial Yoke Stud Type Cam Follower
pengantar
Pengikut cam dan track roller dari Grainger dapat menahan berbagai aplikasi mekanis.Pilih dari berbagai jenis pengikut cam, termasuk rol jarum lengkap, stud, stud berat, mahkota dan kuk.Track roller dapat menangani aplikasi dengan kombinasi beban radial dan aksial.
Dimensi dan Kapasitas
Tidak ada segel Nomor referensi. |
Tertutup Nomor referensi. |
Tertutup Nomor referensi. |
OD (RD) Inci |
Lebar (W) Inci |
identitas (B) Inci |
Lebar di atas pelat ujung (W1) Inci |
dia.dari akhir piring (E) Inci |
Kapasitas Statis LBS |
Kapasitas Dinamis LBS |
CYR-3/4 | CYR-3/4-S | CCYR-3/4-S | 0,75 | 0,5 | 0,25 | 0,5625 | 39/64 | 4130 | 1660 |
CYR-7/8 | CYR-7/8-S | CCYR-7/8-S | 0,875 | 0,5 | 0,25 | 0,5625 | 39/64 | 4130 | 1660 |
CYR-1 | CYR-1-S | CCYR-1-S | 1 | 0,625 | 0,3125 | 0,6875 | 25/32 | 6120 | 2225 |
CYR-1 1/8 | CYR-1 1/8-S | CCYR-1 1/8-S | 1.125 | 0,625 | 0,3125 | 0,6875 | 25/32 | 6120 | 2225 |
CYR-1 1/4 | CYR-1 1/4-S | CCYR-1 1/4-S | 1.25 | 0,75 | 0,375 | 0,8125 | 63/64 | 8500 | 3930 |
CYR-1 3/8 | CYR-1 3/8-S | CCYR-1 3/8-S | 1,375 | 0,75 | 0,375 | 0,8125 | 63/64 | 8500 | 3930 |
CYR-1 1/2 | CYR-1 1/2-S | CCYR-1 1/2-S | 1.5 | 0,875 | 0,4375 | 0.9375 | 1 3/32 | 11280 | 4840 |
CYR-1 5/8 | CYR-1 5/8-S | CCYR-1 5/8-S | 1.625 | 0,875 | 0,4375 | 0.9375 | 1 3/32 | 11280 | 4840 |
CYR-1 3/4 | CYR-1 3/4-S | CCYR-1 3/4-S | 1.75 | 1 | 0,5 | 1.0625 | 1 1/4 | 15840 | 6385 |
CYR-1 7/8 | CYR-1 7/8-S | CCYR-1 7/8-S | 1,875 | 1 | 0,5 | 1.0625 | 1 1/4 | 15840 | 6385 |
CYR-2 | CYR-2-S | CCYR-2-S | 2 | 1.25 | 0,625 | 1,3125 | 1 13/32 | 21140 | 8090 |
CYR-2 1/4 | CYR-2 1/4-S | CCYR-2 1/4-S | 2.25 | 1.25 | 0,625 | 1,3125 | 1 13/32 | 21140 | 8090 |
CYR-2 1/2 | CYR-2 1/2-S | CCYR-2 1/2-S | 2.5 | 1.5 | 0,75 | 1.5625 | 1 11/16 | 32900 | 11720 |
CYR-2 3/4 | CYR-2 3/4-S | CCYR-2 3/4-S | 2.75 | 1.5 | 0,75 | 1.5625 | 1 11/16 | 32900 | 11720 |
CYR-3 | CYR-3-S | CCYR-3-S | 3 | 1.75 | 1 | 1,8125 | 2 1/8 | 49820 | 15720 |
CYR-3 1/4 | CYR-3 1/4-S | CCYR-3 1/4-S | 3.25 | 1.75 | 1 | 1,8125 | 2 1/8 | 49820 | 15720 |
CYR-3 1/2 | CYR-3 1/2-S | CCYR-3 1/2-S | 3.5 | 2 | 1.125 | 2.0625 | 2 7/16 | 63250 | 22800 |
CYR-4 | CYR-4-S | CCYR-4-S | 4 | 2.25 | 1.25 | 2.3125 | 2 51/64 | 89540 | 29985 |
CYR-5-S | CCYR-5-S | 5 | 2.75 | 1.75 | 2.875 | 3 9/16 | 135900 | 46575 | |
CYR-6-S | CCYR-6-S | 6 | 3.25 | 2.25 | 3.375 | 4 15/32 | 160900 | 60000 | |
CYR-7-S | CCYR-7-S | 7 | 3.75 | 2.75 | 3,875 | 5 3/16 | 213860 | 75380 | |
CYR-8-S | CCYR-8-S | 8 | 4.25 | 3.255 | 4,5 | 4 3/8 | 288200 | 92200 | |
CYR-9-S | CCYR-9-S | 9 | 4.75 | 3.755 | 5 | 5 1/16 | 366850 | 113260 | |
CYR-10-S | CCYR-10-S | 10 | 5.25 | 4.255 | 5.5 | 5 15/32 | 431130 | 131545 |
