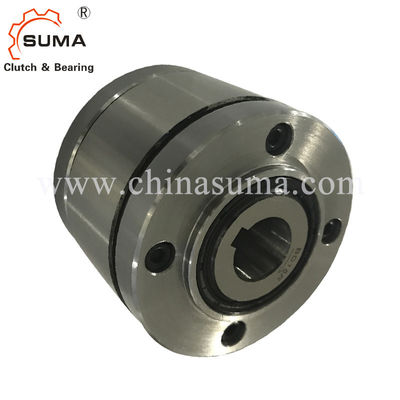

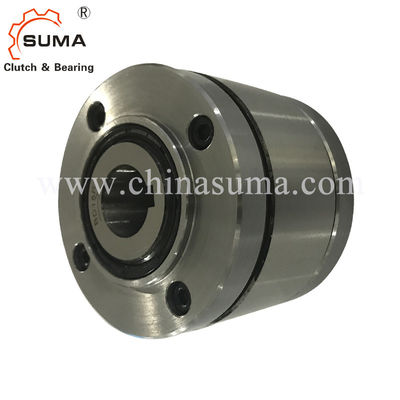

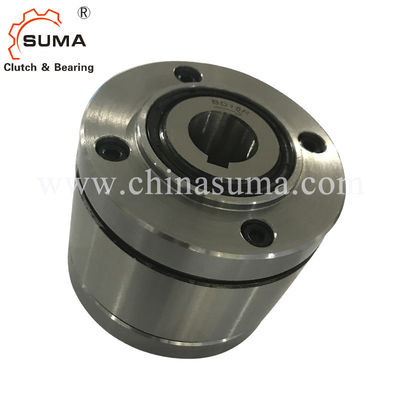

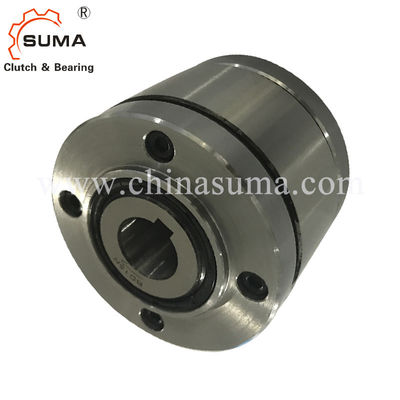

BD20 Lengkap Freewheel 1700RPM Overrunning Clutch Bearing
Fitur
Freewheels BD Lengkap …X disegel sprag freewheels dengan bantalan bola dan sprag lift-off X. Mereka disuplai dengan minyak.Sprag lift-off X memastikan operasi freewheeling bebas aus saat cincin bagian dalam berputar dengan kecepatan tinggi.
BD freewheels …X digunakan sebagai:
Backstop
Overrunning Clutches
untuk aplikasi dengan operasi freewheeling kecepatan tinggi dan ketika digunakan sebagai overrunning clutch dengan operasi mengemudi kecepatan rendah.
Torsi nominal hingga 42.500 Nm.
Lubang hingga 150 mm.
Data Teknis
Barang | BD20 |
diameter dalam. | 20 mm |
diameter luar | 106 mm |
Lebar | 77 mm |
torsi | 420 Nm |
Bobot | 3,8 kg |
Pelabuhan | Shanghai;Ningbo |
waktu pengiriman | 10-15 hari |
Kemasan | paket kayu, paket karton, dll |
Aplikasi | Konveyor, Motor Listrik, Lift ember, dll |
Dimensi dan Kapasitas
Gratis Ukuran tumit |
Jenis |
nama torsi inal |
Pengangkatan sprag pada kecepatan ring bagian dalam min-1 |
Maks.kecepatan cincin gratis tumit/ berjalan min-1 |
Drive cincin luar min-1 | mm |
Membosankan d sayang mm |
mm | maks.mm | B mm |
D mm |
F mm |
G** | H mm |
K mm |
L mm |
R mm |
S mm |
T mm |
Z** |
wei ght |
BD 20 | DX | 420 | 750 | 1 700 | 300 | 30 | 30 | 65,5 | 106 | 0,75 | M 6 | 26 | 5 | 77 | 70 | 0,5 | 90 | 6 | 3,8 | ||
BD 25 | DX | 700 | 700 | 1 600 | 280 | 35 | 40 | 40 | 81,5 | 126 | 0,75 | M 6 | 30 | 5 | 93 | 80 | 0,5 | 105 | 6 | 6,6 | |
BD 30 | DX | 1 250 | 630 | 1 600 | 252 | 45 | 50 | 50 | 88,5 | 151 | 0,75 | M 8 | 36 | 6 | 102 | 100 | 1,5 | 130 | 6 | 10,3 | |
BD 40 | SX | 1 900 | 430 | 1 500 | 172 | 45 | 55 | 60 | 60 | 102,5 | 181 | 0,75 | M10 | 37 | 6 | 116 | 120 | 3,5 | 160 | 6 | 17,4 |
BD 45 | SX | 2 300 | 400 | 1 500 | 160 | 55 | 65 | 70 | 70 | 115,5 | 196 | 1,25 | M 12 | 38 | 6 | 130 | 130 | 5,0 | 170 | 8 | 22,4 |
BD 52 | SX | 5 600 | 320 | 1 500 | 128 | 65 | 75 | 80 | 80 | 130,5 | 216 | 1,75 | M14 | 44 | 8 | 150 | 150 | 4,5 | 190 | 8 | 31,1 |
BD 55 | SX | 7 700 | 320 | 1 250 | 128 | 75 | 85 | 90 | 90 | 146,5 | 246 | 1,75 | M 14 | 48 | 10 | 170 | 160 | 2,5 | 215 | 8 | 45,6 |
BD 60 | SX | 14 500 | 250 | 1 100 | 100 | 85 | 95 | 100 | 105 | 182,5 | 291 | 1,75 | M 14 | 55 | 10 | 206 | 190 | 2,5 | 250 | 8 | 78,2 |
BD 70 | SX | 21.000 | 240 | 1 000 | 96 | 120 | 120 | 192,5 | 321 | 1,25 | M 16 | 58 | 10 | 215 | 210 | 5,0 | 280 | 8 | 93,4 | ||
BD 100 | UX | 42 500 | 210 | 750 | 84 | 150 | 150 | 248,5 | 411 | 3,75 | M 20 | 79 | 10 | 276 | 270 | 6,5 | 365 | 10 | 198,4 |
Torsi maksimum yang dapat ditransmisikan adalah 2 kali torsi nominal yang ditentukan.Lihat halaman 14 untuk penentuan torsi pemilihan.
Jalan pasak menurut DIN 6885, halaman 1 •Toleransi lebar alur pasak JS10.
* Alur pasak menurut DIN 6885, halaman 3 •Toleransi lebar alur pasak JS10.
** Z = Jumlah lubang yang diketuk G pada lingkaran pitch T.
Contoh Pemasangan
Lengkapi Freewheel BD 45 SX sebagai kopling overrun-ning pada ujung poros penggerak utama berputar kecepatan tinggi dari mesin tekstil.Sprocket terhubung ke drive tambahan.Dalam operasi normal (operasi freewheeling) cincin bagian dalam overruns dan cincin luar berhenti dengan baut pada sproket.Selama penyetelan, alat berat digerakkan oleh penggerak aux i-liary yang berjalan lambat melalui penggerak rantai dan roda bebas yang bekerja dalam operasi penggerak.Dengan kecepatan tinggi dari cincin bagian dalam dalam operasi freewheeling, tipe sprag lift-off X digunakan;sprag bekerja dalam operasi freewheeling tanpa kontak dan karenanya bebas aus.
pemasangan
Bagian attachment pelanggan dipusatkan pada diameter R dan dibaut ke muka.Pilot pada penutup sangat cocok untuk memasang bagian yang lebih kecil dan lebih sempit (sprocket, roda gigi, dll.).Pelanggan harus menyediakan sekrup pengencang dengan panjang yang diperlukan untuk memasang bagian lampiran.
Toleransi poros harus ISO h6 atau j6 dan toleransi diameter pilot R dari bagian attachment harus ISO H7 atau J7.
Contoh pemesanan
Freewheel ukuran BD 30, ketik dengan sprag lift-off X
dan lubang 45 mm:
&banteng;BD 30 DX, d = 45 mm
