| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | CKL-B35110 |

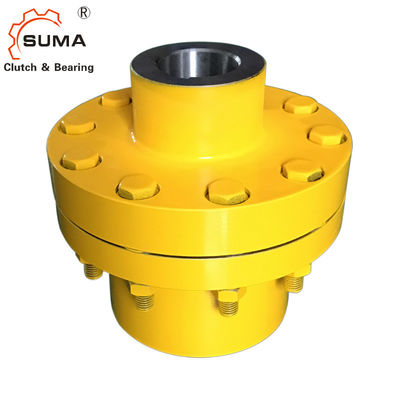

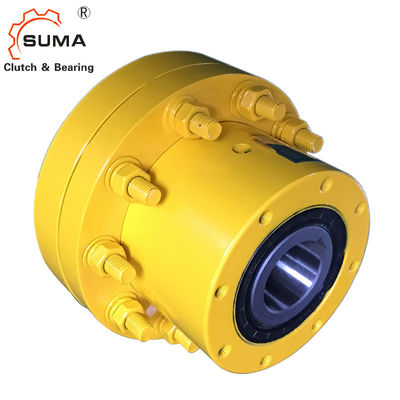

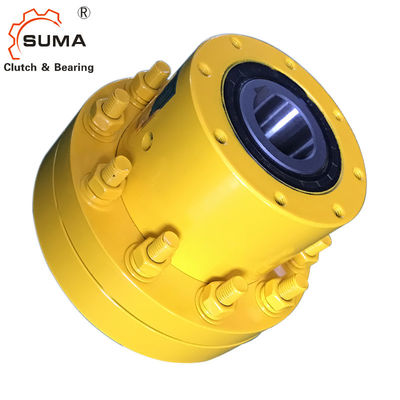

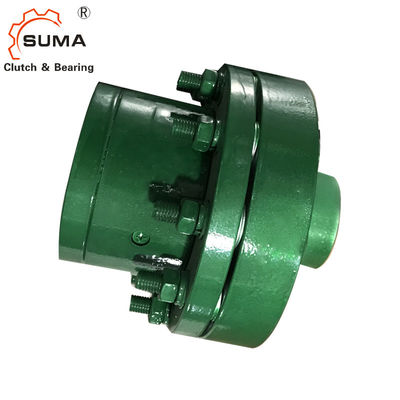

CKL-B 1 Way Coupling Overrunning Backstop Clutch
Fitur
Tipe CKL-B adalah freewheels tipe sprag, mandiri, disegel dan didukung bantalan.Ini terutama digunakan pada saat kecepatan overrunning tinggi dan kecepatan awal yang lebih rendah.Ini membutuhkan minyak greaseor saat digunakan.
Memiliki karakter dan dimensi yang sama dengan CKL-A.
Kombinasi ini digunakan sebagai overrunning clutch dan banyak digunakan dalam mekanisme packing, traffic.dan metalury.mine dan sebagainya.
Data Teknis
| Model | CKL-B35110 | |
| Torsi (Nm) | 580 | |
| Kecepatan Melebihi (rpm) | Balapan batin | 2500 |
| Balapan Luar | 740 | |
| Ukuran Balap Dalam (mm) | 35 | |
| Ukuran Balap Luar (mm) | 110 | |
| Ketebalan (mm) | 168 | |
| Berat (Kg) | 17 | |
Dimensi dan Kapasitas
| Jenis | Nominal torsi Nm |
Melebihi Membatasi Kecepatan |
Dimensi dalam Cintour mm |
Bobot | |||||||||
| n menit | n maks | d H7 |
d1 H7 |
D | D1 H7 |
L | L1 | L2 | B | bn×tn | kg | ||
| CKL-B2590 | 230 | 800 | 2500 | 25 | 20-40 | 90 | 130 | 127.5 | 50 | 60 | 17.5 | 4 × 1,8 | 6.4 |
| CKL-B30100 | 400 | 780 | 2500 | 30 | 20-50 | 100 | 160 | 146 | 60 | 66 | 20 | 5 × 2.3 | 11 |
| CKL-B35110 | 580 | 740 | 2500 | 35 | 25-65 | 110 | 190 | 168 | 75 | 74 | 19 | 6 × 2.8 | 17 |
| CKL-B40125 | 820 | 720 | 2500 | 40 | 25-65 | 125 | 190 | 178 | 75 | 86 | 17 | 6 × 2.8 | 19 |
| CKL-B45130 | 840 | 660 | 2500 | 45 | 25-65 | 130 | 190 | 178 | 75 | 86 | 17 | 6 × 2.8 | 19 |
| CKL-B50150 | 1400 | 610 | 2000 | 50 | 30-75 | 150 | 225 | 207 | 90 | 92 | 25 | 14 × 3,8 | 31 |
| CKL-B55160 | 1600 | 600 | 2000 | 55 | 35-90 | 160 | 270 | 233.5 | 100 | 104 | 29.5 | 16 × 4.3 | 47 |
| CKL-B60170 | 2200 | 490 | 2000 | 60 | 35-90 | 170 | 270 | 244 | 94 | 114 | 30 | 18×4.4 | 49 |
| CKL-B70190 | 4500 | 480 | 2000 | 70 | 45-110 | 190 | 340 | 312.5 | 140 | 134 | 38.5 | 20 × 4,9 | 90 |
| CKL-B80210 | 6800 | 450 | 1500 | 80 | 55-125 | 210 | 380 | 340 | 160 | 142 | 35 | 22 × 4,9 | 107 |
| CKL-B90230 | 11000 | 420 | 1500 | 90 | 65-140 | 230 | 440 | 369 | 160 | 159 | 50 | 25 × 6,4 | 170 |
| CKL-B100270 | 16000 | 400 | 1500 | 100 | 75-160 | 270 | 500 | 422 | 200 | 182 | 40.5 | 28 × 6,4 | 230 |
Contoh Pemasangan
Aplikasi
