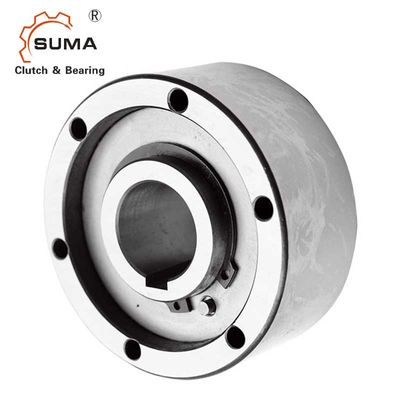

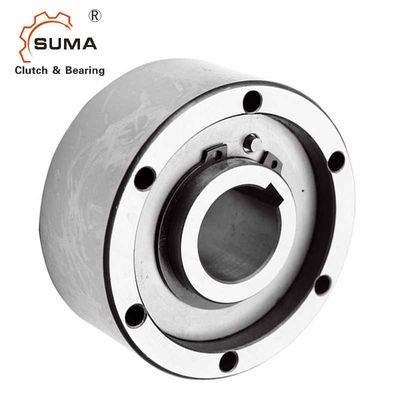

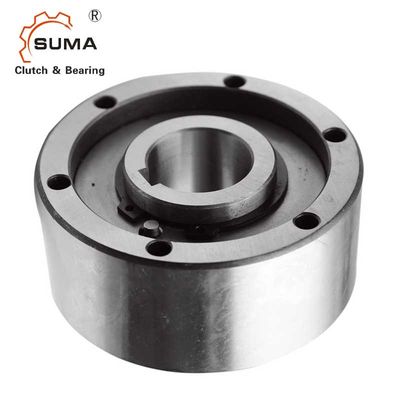

GC-D35110 Baja Satu Arah 35MM Sprag Clutch Bearing
Fitur
Tipe GC-D adalah tipe freewheel roller non-bearing yang didukung.Anting diperlukan untuk mendukung beban aksial dan radial.Pelumasan dan penyegelan juga harus disediakan oleh instalasi, Pelumasan standar adalah oli.
Pemasangan standar adalah pemasangan ras luar di rabbet dan disekrup ke ikatan.Bagian dalam dikunci ke poros.Kelinci untuk memasang ras luar harus toleransi H7, memastikan aksial tinggi.
Ekstensi seri ini digunakan dalam sistem permesinan jika pengepakan, pembuatan kertas pringtingm, tenun, kimia, medis, makanan dan sebagainya.
Dimensi dan Kapasitas
Jenis | Nominal torsi Nm |
Melebihi Membatasi Kecepatan r/mnt |
Dimensi mm |
Bobot kg |
||||||
Batin Balapan |
Luar Balapan |
d H7 |
D H7 |
F | L | t-d1 | bn×tn | |||
GC-D1247 | 12 | 1550 | 3000 | 12 | 47 | 38 | 20 | 3-5.5 | 4 × 1,8 | 0.21 |
GC-D1555 | 42 | 1150 | 2700 | 15 | 55 | 45 | 30 | 3-5.5 | 5 × 2.3 | 0,44 |
GC-D2068 | 111 | 1000 | 1800 | 20 | 68 | 58 | 34 | 4-5,5 | 6 × 2.8 | 0,70 |
GC-D2590 | 215 | 850 | 1300 | 25 | 90 | 78 | 37 | 6-5.5 | 8 × 3,3 | 1.30 |
GC-D30100 | 380 | 750 | 1050 | 30 | 100 | 87 | 44 | 6-6.6 | 8 × 3,3 | 2.00 |
GC-D35110 | 547 | 650 | 975 | 35 | 110 | 96 | 48 | 6-6.6 | 10 × 3,3 | 2.60 |
GC-D40125 | 760 | 600 | 850 | 40 | 125 | 108 | 56 | 6-9.0 | 12 × 3,3 | 3.90 |
GC-D45130 | 855 | 525 | 750 | 45 | 130 | 112 | 56 | 8-9.0 | 14 × 3,8 | 4.00 |
GC-D50150 | 1634 | 475 | 650 | 50 | 150 | 132 | 63 | 8-9.0 | 14 × 3,8 | 6.00 |
GC-D55160 | 1995 | 425 | 600 | 55 | 160 | 138 | 67 | 8-11 | 16 × 4.3 | 7.20 |
GC-D60170 | 2660 | 400 | 550 | 60 | 170 | 150 | 78 | 10-11 | 18×4.4 | 9.20 |
GC-D70190 | 4370 | 325 | 450 | 70 | 180 | 165 | 95 | 10-11 | 20 × 4,9 | 11.80 |
pemasangan
