Bantalan Kopling Sprag
>
|
| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | FE423Z FE423Z2 |

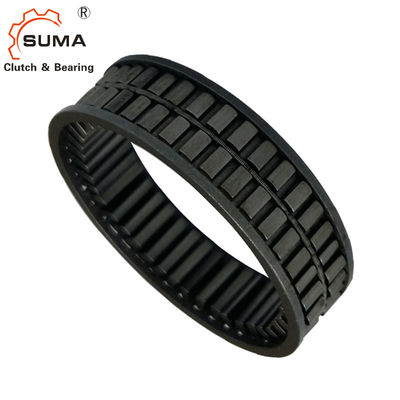

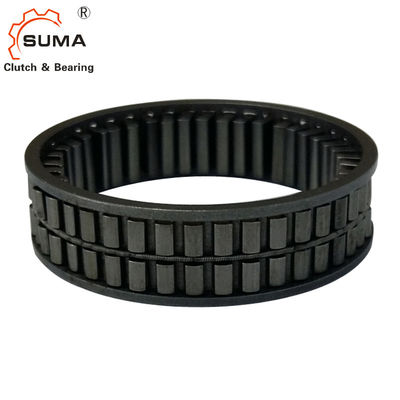

15*23*11MM FE423Z Steel GCr15 Sprag Kopling Satu Arah Bantalan Ukuran Kustom
Fitur
Kopling freewheel tipe sprag dengan sangkar plastik dalam desain standarnya juga tersedia sebagai desain khusus dengan sangkar baja berdasarkan permintaan.
Sprag ditempatkan secara merata di sekitar keliling sangkar elemen sisipan.
Sangkar elemen sisipan tidak bersentuhan dengan ras dalam atau luar;Itu tetap benar-benar bebas beban di bawah aplikasi apa pun.
Suhu Operasional:
Peringkat suhu yang disebutkan adalah untuk sangkar cetakan injeksi.Peringkat suhu maksimum adalah 170 ° C untuk sangkar baja.
Sangkar baja: maks.170 Derajat
Kandang plastik: maks.140 Derajat
Data Teknis
| Model | FE423Z FE423Z2 |
| Torsi (Nm) | 62 |
| Kecepatan Melebihi (rpm) | 9200 |
| Ukuran Balap Dalam (mm) | 15 |
| Ukuran Balap Luar (mm) | 23 |
| Ketebalan (mm) | 11 |
| Berat (Kg) | 0,009 |
Dimensi dan Kapasitas
Menggambar legenda:
d = diameter dalam D = diameter luar W = lebar T = torsi n = kecepatan putaran
| Penamaan |
d [mm] |
D [mm] |
W [mm] |
Tnom [Nm] |
nmax [rpm] |
Bobot [kg] |
Nomor barang |
| FE 412 Z | 4 | 12 | 12 | 4 | 27.000 | 0,003 | 300393 |
| FE 416 Z | 8 | 16 | 12 | 16 | 19.200 | 0,006 | 300400 |
| FE 420 Z | 12 | 20 | 12 | 35 | 12.500 | 0,007 | 306041 |
| FE 422 Z | 14 | 22 | 12 | 53 | 10.100 | 0,008 | 300405 |
| FE 423 Z | 15 | 23 | 12 | 62 | 9.200 | 0,009 | 300411 |
| FE 425 Z | 17 | 25 | 12 | 72 | 8.100 | 0,011 | 300415 |
| FE 427 Z | 19 | 27 | 12 | 83 | 7.400 | 0,013 | 300422 |
| FE 428 Z | 20 | 28 | 12 | 93 | 7.500 | 0,013 | 300430 |
| FE 430 Z | 22 | 30 | 12 | 107 | 6.300 | 0,014 | 300435 |
| FE 432 Z | 24 | 32 | 12 | 117 | 5.900 | 0,016 | 300439 |
| FE 433 Z | 25 | 33 | 12 | 128 | 6.000 | 0,016 | 300445 |
| FE 435 Z | 27 | 35 | 12 | 143 | 5.100 | 0,017 | 300448 |
| FE 437 Z | 29 | 37 | 12 | 154 | 4.800 | 0,018 | 300455 |
| FE 438 Z | 30 | 38 | 12 | 166 | 4.900 | 0,019 | 300460 |
| FE 442 Z | 34 | 42 | 12 | 198 | 4.400 | 0,018 | 300463 |
| FE 443 Z | 35 | 43 | 12 | 207 | 4.300 | 0,022 | 300469 |
| FE 448 Z | 40 | 48 | 12 | 248 | 4.200 | 0,024 | 300478 |
| FE 453 Z | 45 | 53 | 12 | 293 | 3.400 | 0,022 | 300482 |
| FE 455 Z | 47 | 55 | 12 | 313 | 3.300 | 0,026 | 300487 |
| FE 458 Z | 50 | 58 | 12 | 344 | 3.100 | 0,029 | 300489 |
| FE 459 Z | 51 | 59 | 12 | 353 | 3.000 | 0,030 | 300494 |
| FE 463 Z | 55 | 63 | 12 | 393 | 2.900 | 0,032 | 300497 |
| FE 468 Z | 60 | 68 | 12 | 444 | 2.700 | 0,034 | 300501 |
| FE 470 Z | 62 | 70 | 12 | 465 | 2.600 | 0,035 | 300505 |
| FE 473 Z | 65 | 73 | 12 | 495 | 2.500 | 0,037 | 300508 |
| FE 478 Z | 70 | 78 | 12 | 548 | 2.600 | 0,039 | 300511 |
| FE488Z | 80 | 88 | 12 | 657 | 2.100 | 0,045 | 300514 |
| FE 508 Z | 100 | 108 | 12 | 889 | 1.700 | 0,055 | 300519 |
| FE 528 Z | 120 | 128 | 12 | 1.127 | 1.300 | 0,066 | 300522 |
| FE 648 Z | 240 | 248 | 12 | 2,673 | 800 | 0,131 | 300524 |
| Penamaan |
d [mm] |
D [mm] |
W [mm] |
Tnom [Nm] |
nmax [rpm] |
Bobot [kg] |
Nomor barang |
| FE 410 Z2 | 2 | 10 | 7 | 0,6 | 52.600 | 0,001 | 300390 |
| FE 412 Z2 | 4 | 12 | 7 | 2,5 | 40.900 | 0,002 | 300394 |
| FE 413 Z2 | 5 | 13 | 7 | 4 | 34.900 | 0,003 | 300395 |
| FE 414 Z2 | 6 | 14 | 7 | 6 | 31.200 | 0,003 | 300396 |
| FE 416 Z2 | 8 | 16 | 7 | 10 | 27.200 | 0,004 | 300399 |
| FE 418 Z2 | 10 | 18 | 7 | 16 | 18.900 | 0,005 | 300401 |
| FE 422 Z2 | 14 | 22 | 7 | 30 | 13.200 | 0,006 | 300406 |
| FE 423 Z2 | 15 | 23 | 7 | 40 | 13.200 | 0,006 | 300410 |
| FE 425 Z2 | 17 | 25 | 7 | 43 | 10.600 | 0,007 | 300416 |
| FE 428 Z2 | 20 | 28 | 7 | 55 | 9.700 | 0,008 | 300431 |
| FE 433 Z2 | 25 | 33 | 7 | 78 | 7.700 | o.oio | 300446 |
| FE 437 Z2 | 29 | 37 | 7 | 97 | 6.100 | o.oii | 300457 |
| FE 438 Z2 | 30 | 38 | 7 | 105 | 6.400 | o.oii | 300461 |
| FE 442 Z2 | 34 | 42 | 7 | 125 | 5,400 | 0,012 | 300465 |
| FE 443 Z2 | 35 | 43 | 7 | 131 | 5.600 | 0,013 | 300472 |
| FE 448 Z2 | 40 | 48 | 7 | 156 | 5.500 | 0,014 | 300477 |
| FE 453 Z2 | 45 | 53 | 7 | 185 | 4.400 | 0,016 | 300484 |
| FE 458 Z2 | 50 | 58 | 7 | 216 | 4.400 | 0,017 | 300490 |
| FE 463 Z2 | 55 | 63 | 7 | 246 | 3.700 | 0,019 | 300498 |
| FE 468 Z2 | 60 | 68 | 7 | 277 | 3.500 | 0,020 | 300502 |
