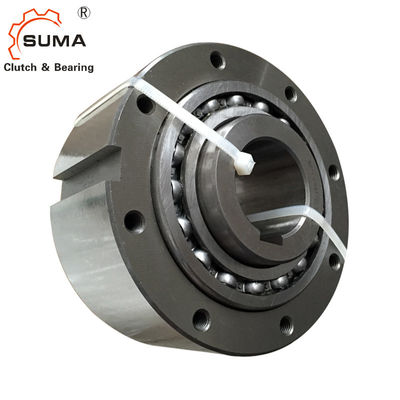

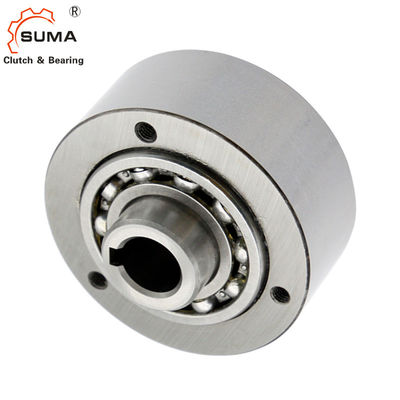

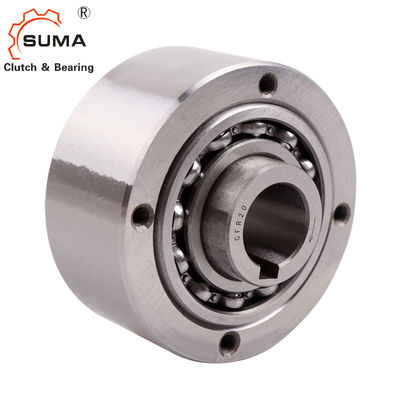

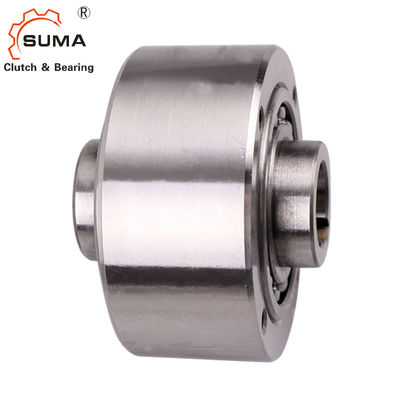

GL12 GLP12 Sprag H6 Toleransi 55Nm Backstop Cam Clutch
Fitur
Freewheels tipe GL memiliki 160.. Ball bearing seri yang digunakan untuk memusatkan balapan dalam dengan balapan luar.gaya torsi ditransmisikan dari poros ke lintasan dalam melalui kunci dan dari lintasan luar ke area luar melalui sekrup.toleransi poros harus h6 atau j6 dan toleransi kunci ras luar h7.pelumasan gemuk atau oli harus diterapkan pada freewheels sebelum pengoperasian, mengikuti instruksi yang diberikan pada halaman 12. Setiap freewheel dilengkapi dengan dua kertas gasket yang harus dimasukkan di antara outer race dan flensa.Jika tidak digunakan, freewheel bisa rusak parah.
Data Teknis
Nama Produk | GL GLP Satu Arah Sprag Bearing |
Model | GL GLP |
Bahan | GCr15 |
Kemasan | Kotak karton / kotak kayu, katrol, dll |
Syarat pembayaran | TT.L/C, D/A, D/P, Western Union |
waktu pengiriman | 2-4 hari untuk sampel, 7 hari untuk pesanan besar |
Dimensi dan Kapasitas
model | dH7 | Dh6 | L | L1 | L2 | D1 | D2 | D3 | z | g* | nMAX min-1 |
TN | Perlawanan torsi |
Bobot | |
mm | Batin balapan |
Luar balapan |
Nm | Nm | kg | ||||||||||
GL 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | 5.5 | 4000 | 5600 | 55 | 0.11 | 0,5 |
GL 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 3700 | 5300 | 125 | 0.15 | 0.8 |
GL 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 2700 | 4600 | 181 | 0.18 | 1.0 |
GL 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | 2200 | 3600 | 288 | 0.36 | 1.5 |
GL 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | 1800 | 3300 | 500 | 0,40 | 2.2 |
GL 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 1500 | 3000 | 735 | 0,60 | 3.0 |
GL 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 1200 | 2600 | 1040 | 0,84 | 4.6 |
GL 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | M8 | 1000 | 2400 | 1125 | 0,94 | 4.7 |
GL 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | M8 | 850 | 2200 | 2125 | 1.28 | 7.2 |
GL 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | M10 | 750 | 2000 | 2625 | 1.50 | 8.6 |
GL 60 | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | M10 | 650 | 1900 | 3500 | 1.60 | 10.5 |
GL 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 550 | 1700 | 5750 | 3.60 | 13.5 |
GL 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 500 | 1600 | 8500 | 3.60 | 18.2 |
GL 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 450 | 1500 | 14500 | 6.80 | 28.5 |
GL 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 350 | 1250 | 20000 | 8.80 | 42,5 |
GL 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 300 | 1100 | 25000 | 12.00 | 56.0 |
GL 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 250 | 1000 | 31250 | 12.50 | 65.0 |
GL 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 200 | 800 | 70000 | 13.50 | 138.0 |
model | dH7 | Dh6 | L | L1 | L2 | D1 | D2 | D3 | z | g* | bH8 | t | nMAX min-1 |
TN | Perlawanan torsi |
Bobot | |
mm | mm | Batin balapan |
Luar balapan |
Nm | Nm | kg | |||||||||||
GLP 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | 5.5 | 4 | 2 | 4000 | 5600 | 55 | 0.11 | 0,5 |
GLP 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 5 | 3 | 3700 | 5300 | 125 | 0.15 | 0.8 |
GLP 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 6 | 3.5 | 2700 | 4600 | 181 | 0.18 | 1.0 |
GLP25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | 8 | 4 | 2200 | 3600 | 288 | 0.36 | 1.5 |
GLP 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | 8 | 4 | 1800 | 3300 | 500 | 0,40 | 2.2 |
GLP 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 10 | 5 | 1500 | 3000 | 735 | 0,60 | 3.0 |
GLP 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 12 | 5 | 1200 | 2600 | 1040 | 0,84 | 4.6 |
GLP45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | M8 | 14 | 5.5 | 1000 | 2400 | 1125 | 0,94 | 4.7 |
GLP 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | M8 | 14 | 5.5 | 850 | 2200 | 2125 | 1.28 | 7.2 |
GLP 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | M10 | 16 | 6 | 750 | 2000 | 2625 | 1.50 | 8.6 |
GLP 60 | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | M10 | 18 | 7 | 650 | 1900 | 3500 | 1.60 | 10.5 |
GLP 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 20 | 7.5 | 550 | 1700 | 5750 | 3.60 | 13.5 |
GLP 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 22 | 9 | 500 | 1600 | 8500 | 3.60 | 18.2 |
GLP 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 25 | 9 | 450 | 1500 | 14500 | 6.80 | 28.5 |
GLP 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 28 | 10 | 350 | 1250 | 20000 | 8.80 | 42,5 |
GLP 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 300 | 1100 | 25000 | 12.00 | 56.0 |
GLP 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 250 | 1000 | 31250 | 12.50 | 65.0 |
GLP150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 36 | 12 | 200 | 800 | 70000 | 13.50 | 138.0 |
t MAX = 2 x T n
alur pasak dIn 6885 halaman 1
*GLP12 memiliki 3 x 5,5 lubang tembus
1) Inner race lebih cepat dari outer race
2) ras luar lebih cepat dari ras dalam
