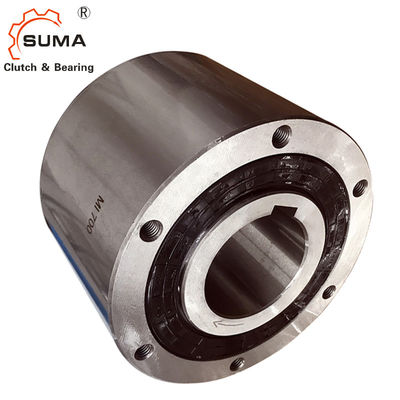

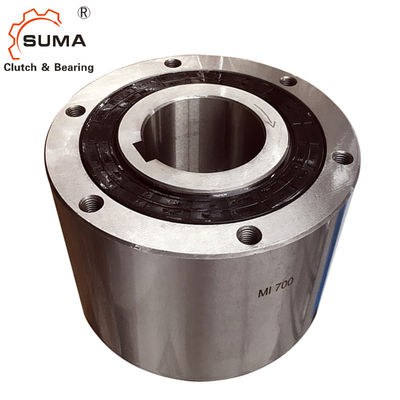

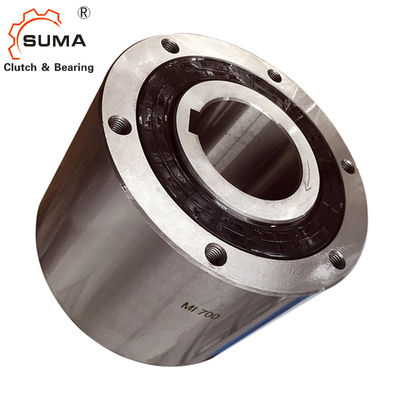

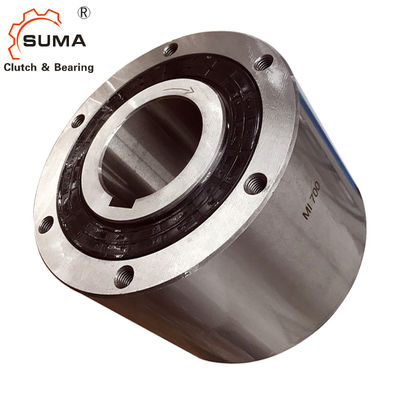

MI 20S 300RPM One Way Backstop Cam Freewheel Clutch
Fitur
1. Cams yang diperlakukan khusus digunakan untuk mencapai yang lebih baik
ketahanan aus.
2. Drive makan untuk mesin pembuat tas atau
mesin melingkar
Data Teknis
Barang | MI20S |
presisi | P6 |
Jenis | kamera |
Ukuran lubang (mm) | 20 |
Ras luar (mm) | 80 |
Torsi (KN) | 43.1 |
Maks.Inner race overrunning (siklus/menit) | 300 |
Tarik Torsi (Nm) | 0,29 |
Berat (kg) | 1.9 |
Kemasan | Kotak Karton / Kotak Kayu |
waktu pengiriman | 7-10 hari setelah pesanan dikonfirmasi |
Syarat pembayaran | L/C, T/T, D/P, D/A, Western Union |
Dimensi dan Kapasitas
Model | torsi Kapasitas (Nm) |
Maks. pengindeksan (siklus/menit) |
Menyeret torsi (Nm) |
Ukuran lubang | A | C | B | F |
E (M6) |
Minyak (mℓ) |
Bobot (kg) |
|
dia. (H7) |
jalan pasak | |||||||||||
MI20S | 43.1 | 300 | 0,29 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 45 | 1.9 |
MI30S | 196 | 300 | 1.08 | 30 | 10x3.3 | 82 | 80 | 100 | 45 | 75 | 100 | 4 |
Pemasangan dan Kopling
1. Saat memasang sproket atau roda gigi ke lintasan luar, gunakan dimensi dalam lintasan luar (dimensionE) untuk membuat flensa pemusatan pada sproket atau roda gigi.Kemudian pasang kuat-kuat dengan baut-baut berkekuatan tarik 10.9 atau lebih besar pada lubang-lubang yang disadap pada lintasan luar.Toleransi yang direkomendasikan antara gigi yang dipasang dan flensa pemusatan adalah f7.
2. Toleransi poros yang direkomendasikan adalah h6 atau h7.
3. Selalu gunakan kunci paralel, dan jangan gunakan kunci runcing.Pertemuan kunci paralel ISO R773 (DIN 6885.1)
direkomendasikan.Pastikan tidak ada permainan lateral antara kunci dan alur pasak.Pasang pelat ujung di muka balapan bagian dalam
4. Saat memasukkan poros, berikan tekanan hanya pada bagian muka inner race saja.
5. Lihat “Pelumasan dan Perawatan”di halaman 79.
