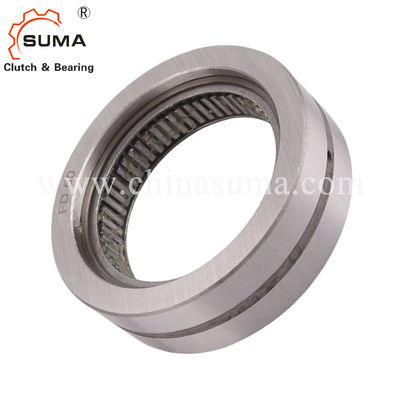

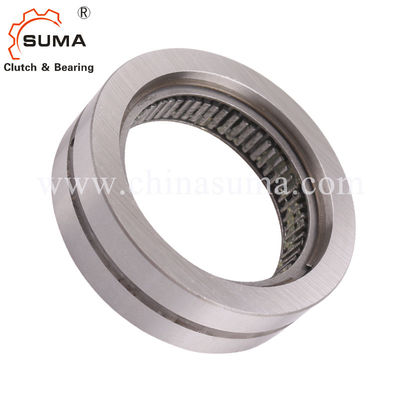

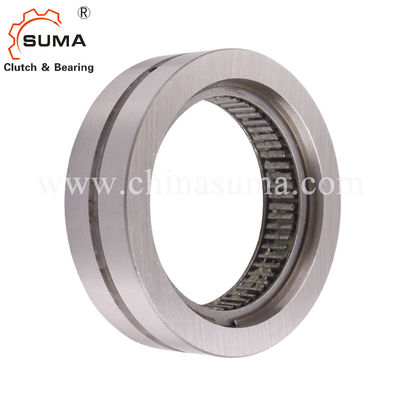

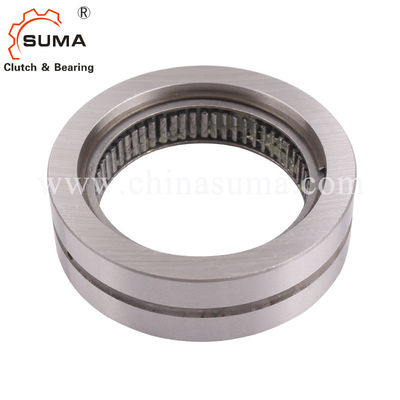

FD12 1 Directional Backstop Freewheel Sprag Type Clutch
Fitur
Freewheels FD internal adalah sprag freewheels tanpa cincin bagian dalam.Poros yang dikeraskan dan digerinda pelanggan digunakan sebagai track bagian dalam.
Freewheels FD digunakan sebagai:
Backstop
Overrunning Clutches Indexing Freewheels
Tipe dan tipe standar dengan penggilingan-P untuk meningkatkan masa pakai dan akurasi pengindeksan tidak memiliki dukungan bantalan.Dalam kasus tipe standar, setiap detik sprag telah diganti dengan roller silinder;freewheel ini dapat menerima gaya radial.
Torsi nominal hingga 2.400 Nm.Torsi ditransmisikan pada lingkar luar dengan press fit.
Dimensi dan Kapasitas
Gratis ukuran ban |
Jenis |
nama inal to pertanyaan |
Maks. kecepatan cincin gratis tumit/ berjalan min-1 |
Luar cincin gratis tumit/ berjalan min-1 |
Jenis |
nama terakhir untuk pertanyaan |
Maks. kecepatan cincin gratis tumit/ lari menit-1 |
Luar cincin gratis tumit/ lari menit-1 |
bantalan mendukung C |
Memuat peringkat dari |
Jenis |
nama terakhir untuk pertanyaan |
J mm |
B mm |
D mm |
K mm |
wei ght |
FD12 | CFH | 11 | 4 225 | 4 250 | CFR | 6 | 4 225 | 4 250 | 7 600 | 4 200 | CFP | 5 | 12 | 16 | 34 | 45 | 0,1 |
FD15 | CFH | 16 | 3 875 | 3 925 | CFR | 8 | 3 875 | 3 925 | 7 800 | 4 200 | CFP | 7 | 15 | 20 | 37 | 50 | 0,1 |
FD20 | CFH | 28 | 3 375 | 3 450 | CFR | 14 | 3 375 | 3 450 | 8 320 | 4 200 | CFP | 12 | 20 | 20 | 42 | 55 | 0,1 |
FD25 | CFH | 48 | 2 900 | 3 050 | CFR | 24 | 2 900 | 3 050 | 10 700 | 5 600 | CFP | 21 | 25 | 20 | 47 | 60 | 0,1 |
FD30 | CFH | 75 | 2 525 | 2 675 | CFR | 36 | 2 525 | 2 675 | 12 900 | 7000 | CFP | 32 | 30 | 20 | 52 | 65 | 0,1 |
FD40 | CFH | 160 | 1 900 | 2 150 | CFR | 71 | 1 900 | 2 150 | 15.000 | 8 400 | CFP | 71 | 40 | 22 | 62 | 80 | 0,1 |
FD50 | CFH | 260 | 1 475 | 1 775 | CFR | 120 | 1 475 | 1 775 | 18 400 | 11300 | CFP | 120 | 50 | 22 | 72 | 95 | 0,2 |
FD65 | CFH | 430 | 1 200 | 1 550 | CFR | 200 | 1 200 | 1 550 | 21 400 | 14100 | CFP | 210 | 65 | 25 | 90 | 120 | 0,3 |
FD80 | CFH | 650 | 950 | 1 350 | CFR | 300 | 950 | 1 350 | 23 800 | 17800 | CFP | 320 | 80 | 25 | 110 | 140 | 0,6 |
FD105 | CFH | 2400 | 800 | 1 175 | CFR | 1100 | 800 | 1 175 | 48 600 | 45000 | CFP | 1200 | 105 | 35 | 130 | 165 | 0,7 |
Torsi maksimum yang dapat ditransmisikan adalah 2 kali torsi nominal yang ditentukan.Lihat halaman 14 untuk penentuan torsi pemilihan.
Nilai kecepatan maksimum yang tercantum di atas berlaku untuk kondisi pemasangan seperti yang diberikan untuk Freewheels Lengkap.Jika kondisi pemasangan sebenarnya diketahui, kecepatan yang lebih tinggi dapat diizinkan
dalam kondisi tertentu.
Pemasangan dan Kopling
Contoh aplikasi
Dua Freewheels Internal FD 40 CFR tipe standar dengan bantalan pendukung sebagai kopling overrunning dalam penggerak rol pengangkut di unit distribusi ap ackaging.Dalam operasi normal, roller pengangkut digerakkan oleh freewheels yang bekerja dalam operasi mengemudi.Di stasiun penarikan, paket yang datang dapat dengan mudah terlepas karena drive dikuasai oleh freewheel (operasi freewheeling).
pemasangan
Freewheels internal FD dalam tipe standar dan tipe dengan p-grinding tanpa penyangga bantalan.Penjajaran konsentris cincin dalam dan luar harus disediakan oleh pelanggan.Kehabisan yang diizinkan (TIR) harus diperhatikan.Torsi ditransmisikan pada lingkar luar dengan press fit.Untuk mentransmisikan torsi yang ditentukan dalam tabel, cincin luar harus ditampung dalam rumahan dengan diameter luar K. Rumahan terbuat dari baja atau besi tuang abu-abu dengan kualitas minimum GG-20.Saat menggunakan bahan rumahan lain atau diameter luar yang lebih kecil, kami mendorong Anda untuk menghubungi kami mengenai torsi yang dapat ditransmisikan.Toleransi dari housing bore D harus ISO P6.Harap perhatikan poin teknis di halaman 118 mengenai trek sprag (poros).Suhu pengoperasian freewheel yang diizinkan adalah - 40°C hingga 80°C.
pelumasan
Pelumasan oli dengan kualitas yang ditentukan harus disediakan.
Contoh pemesanan
Freewheel ukuran FD 12, tipe standar: •FD 12 CFH
