| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | RIZ30 RINZ30 |

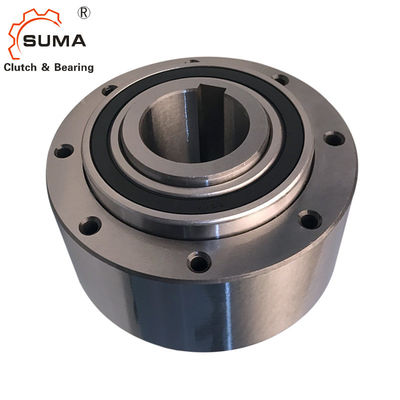

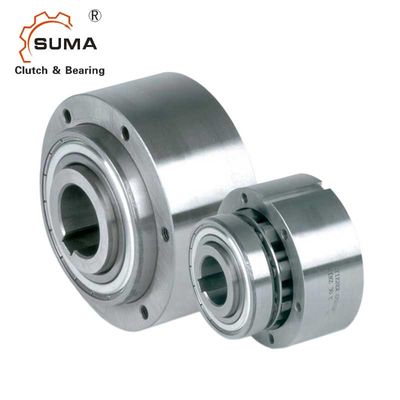

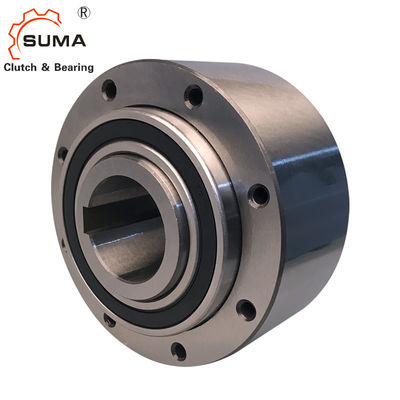

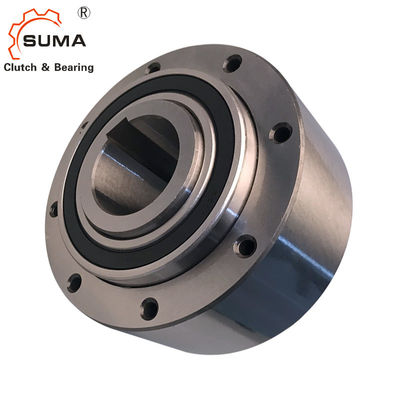

RIZ30 9000RPM Freewheels 1 Kopling Bantalan Rol Arah
Fitur
Tipe RIZ, RINZ adalah freewheels tipe sprag lift off sentrifugal dengan inner race berputar.Cocok untuk aplikasi backstop, atau overrunning clutch.Hanya balapan dalam yang dirancang untuk freewheeling.
Unit-unit ini adalah bagian dari sistem modular Stieber.Mereka adalah bantalan didukung menggunakan seri 60.. bantalan, dilumasi gemuk dan dilengkapi dengan segel ZZ.Unit dikirim sebagai pelumas standar dengan gemuk dan siap dipasang baik dalam posisi horizontal maupun vertikal.Tipe RIZ, RINZ dirancang untuk digunakan dengan cover seri G.Halaman berikut memberikan informasi penting lebih lanjut untuk penggunaan unit tipe ini.
Jika unit akan dipasang di dalam rumahan di mana tersedia pelumasan oli, sebutkan tipe RIW, RIWN.Penutup seri F dari tipe GFR, GFRN kemudian digunakan tanpa segel poros.
Dimensi dan Kapasitas
| Jenis | Ukuran |
|
kecepatan |
|
Nomor |
|
Bobot | ||||
| RIZ RINZ |
dH7 | TKN1) | nmax2) | nimin3) | nimax4) | Dh7 | z | L 1 | L | t | |
| [mm] | [Nm] | [menit-1 ] | [menit-1 ] | [menit-1 ] | [mm] | [mm] | [mm] | [mm] | [kg] | ||
| 30 | 375 | 290 | 700 | 9000 | 100 | 6 | 68 | 43 | 10 | 2.3 | |
| 35 | 550 | 280 | 670 | 8500 | 110 | 6 | 74 | 45 | 12 | 3.2 | |
| 40 | 800 | 260 | 630 | 7500 | 125 | 6 | 86 | 53 | 14 | 4.8 | |
| 45 | 912 | 255 | 610 | 6700 | 130 | 8 | 86 | 53 | 14 | 5 | |
| 50 | 1400 | 235 | 560 | 6000 | 150 | 8 | 94 | 64 | 14 | 7.5 | |
| 60 | 2350 | 210 | 510 | 5300 | 170 | 10 | 114 | 78 | 16 | 12,7 | |
| 70 | 3050 | 195 | 470 | 4000 | 190 | 10 | 134 | 95 | 16 | 14.5 | |
| 80 | 5800 | 155 | 375 | 4000 | 210 | 10 | 144 | 100 | 16 | 19 | |
| 90 | 8700 | 145 | 350 | 3000 | 230 | 10 | 158 | 115 | 20 | 29.5 | |
| 100 | 16000 | 140 | 340 | 2400 | 270 | 10 | 182 | 120 | 24 | 42,5 | |
| 130 | 23000 | 130 | 320 | 2400 | 310 | 12 | 212 | 152 | 24 | 70 | |
CATATAN
1) T maks = 2 &kali;TKN »Lihat Seleksi halaman 10 sampai 13
2) Kecepatan transmisi torsi maksimum yang diijinkan n max ini tidak boleh dilampaui saat mentransmisikan torsi
3) Kecepatan overrunning minimum yang diijinkan n imin tidak boleh dikurangi di bawah operasi terus menerus.Kemungkinan pengurangan kecepatan minimum ini berdasarkan permintaan
4) Inner race melampaui Keyway ke DIN 6885.1 »Lihat petunjuk pemasangan dan perawatan
