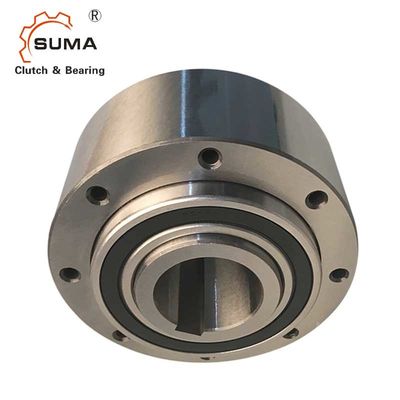

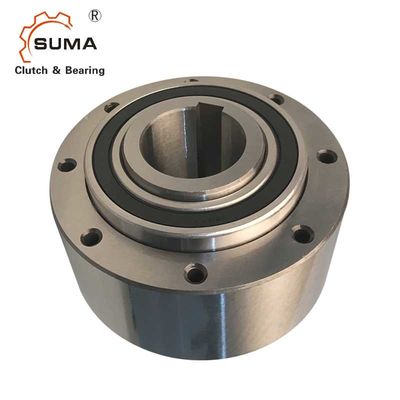

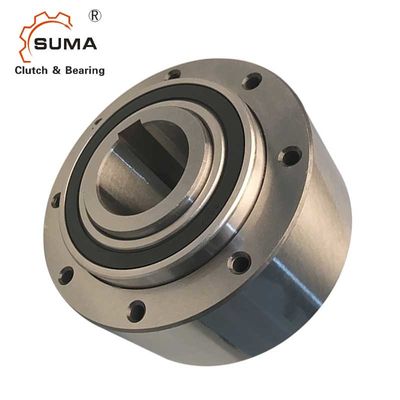

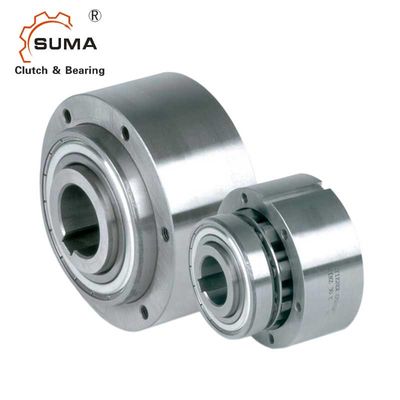

AL12 ALP12 Roller 0.5 KG Freewheel Cam Clutch Bearing
Fitur
Tipe AL, ALP adalah freewheels tipe roller.Unit-unit ini adalah bagian dari sistem modular.Mereka adalah bantalan didukung, menggunakan dua 160.. bantalan seri, dan membutuhkan pelumasan minyak.Unit-unit ini dapat digunakan dalam desain yang menyediakan pelumasan minyak dan penyegelan seperti pada contoh di atas.
Bantalan tidak boleh mengalami tegangan aksial.Biasanya, tipe AL, ALP digunakan dengan penutup standar yang dirancang untuk mentransmisikan torsi, dan memberikan pelumasan dan penyegelan oli.Biasanya sampul ini digunakan berpasangan sesuai dengan kombinasi yang ditunjukkan pada halaman berikut.
Perlombaan luar model AL jelas untuk menerima dan memusatkan komponen apa pun yang bosan dengan toleransi H7.Torsi ditransmisikan oleh baut melalui pelat penutup dalam kasus ini.
Tipe AL, ALP identik kecuali tipe ALP memiliki alur pasak pada diameter luar untuk mentransmisikan torsi.
Dua segel kertas dikirimkan dengan masing-masing unit untuk ditempatkan di antara lapisan luar dan pelat penutup.
Dimensi dan Kapasitas
Jenis | Ukuran | Kecepatan melebihi | Nomor | Bobot | Tarik torsi | |||||||
AL PUNCAK GUNUNG |
dH7 | nimax2) | namax3) | Dh7 | D2 | z | L 1 | L4) | B | t1 | TR | |
[mm] | [menit-1] | [menit-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | ||
12 | 4000 | 7200 | 62 | 20 | 3 | 42 | 20.3 | 27 | 2.4 | 0,5 | 3.4 | |
15 | 3600 | 6500 | 68 | 25 | 3 | 52 | 30.3 | 34.1 | 2.9 | 0.8 | 4.1 | |
20 | 2700 | 5600 | 75 | 30 | 4 | 57 | 34.3 | 39.1 | 3.5 | 1 | 8 | |
25 | 2100 | 4500 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.5 | 14 | |
30 | 1700 | 4100 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.2 | 23 | |
35 | 1550 | 3800 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3 | 60 | |
40 | 1150 | 3400 | 125 | 55 | 6 | 86 | 56.3 | 62.1 | 4.9 | 4.6 | 72 | |
45 | 1000 | 3200 | 130 | 60 | 8 | 86 | 56.3 | 62.1 | 5.5 | 4.7 | 140 | |
50 | 800 | 2800 | 150 | 70 | 8 | 92 | 63.3 | 69.1 | 5.5 | 7.2 | 180 | |
55 | 750 | 2650 | 160 | 75 | 8 | 104 | 67 | 73.1 | 6.2 | 8.6 | 190 | |
60 | 650 | 2450 | 170 | 80 | 10 | 114 | 78 | 84 | 6.8 | 10.5 | 240 | |
70 | 550 | 2150 | 190 | 90 | 10 | 134 | 95 | 103 | 7.4 | 13.5 | 320 | |
80 | 500 | 1900 | 210 | 105 | 10 | 144 | 100 | 108 | 8.5 | 18.2 | 330 | |
90 | 450 | 1700 | 230 | 120 | 10 | 158 | 115 | 125 | 8.7 | 28.5 | 650 | |
100 | 350 | 1450 | 270 | 140 | 10 | 182 | 120 | 131 | 9.9 | 42,5 | 830 | |
120 | 250 | 1250 | 310 | 160 | 12 | 202 | 140 | 152 | 11.1 | 65 | 1080 | |
150 | 200 | 980 | 400 | 200 | 12 | 246 | 180 | 196 | 12.3 | 138 | 1240 | |
200 | 150 | 750 | 520 | 260 | 18 | 326 | 240 | 265 | 15 | 315 | 3800 | |
250 | 120 | 620 | 610 | 320 | 20 | 396 | 300 | 330 | 15 | 512 | 6100 | |
ALM | 25 | 2100 | 2800 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.7 | 22 |
30 | 1700 | 2500 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.5 | 37 | |
35 | 1550 | 2400 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3.2 | 66 |
CATATAN
1) T maks = 2 &kali;T KN
»Lihat Seleksi halaman 10 sampai 13
2) Inner race overruns, nilai tanpa segel bibir
3) Overruns ras luar
Jalan masuk ke DIN 6885.1
4) Dimensi L mencakup hingga ukuran 50 masing-masing
Segel kertas setebal 0,25 mm untuk ditempatkan di kedua sisi
»Lihat petunjuk pemasangan dan perawatan
halaman 16 sampai 19
