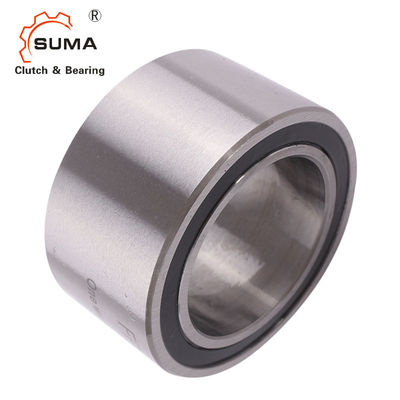

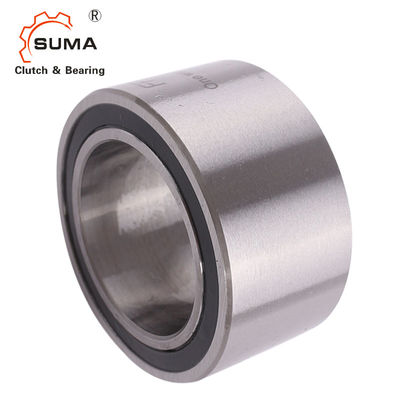

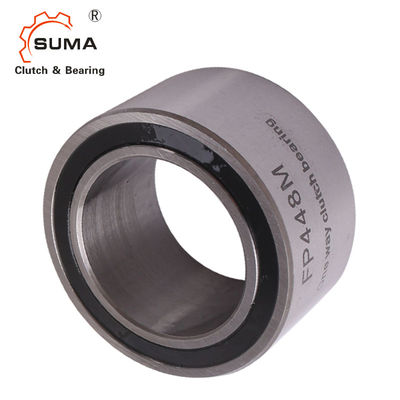

FP Lengkap Freewheel Sprag Kopling Sekali Jalan
Fitur
Lebar:27 mm
Suhu Operasional:maks.140 °C
Suhu yang lebih tinggi berdasarkan permintaan
pelumasan
pelumasan minyak atau gemuk
Disampaikan dengan perlindungan korosi.
Pengisian gemuk operatif berdasarkan permintaan.
Instalasi
Toleransi pemasangan
poros h5;hub H6
Bagian kawin
Pengerasan dan penggilingan bagian kawin tidak diperlukan.Bersihkan secara menyeluruh (bebas lemak) bagian-bagian yang menempel di sekitar kopling freewheel serta cincin kopling freewheel sebelum membuat press pas.
bantalan
Kopling freewheel termasuk bantalan bola dan bantalan rol.Dukungan bantalan eksternal tambahan tidak diperlukan.
Tekan sesuai tekanan
Tekanan press fit tidak boleh diterapkan pada bola.Pemasangan/pelepasan hanya melalui cincin bagian dalam.
arah penjepitan
Panah pada cincin bagian dalam menunjukkan arah penjepitan cincin bagian dalam.
Komponen
Kopling freewheel | |
masukkan elemen* | FE 400 M (pegas berkelok-kelok) |
FE 400 Z (pegas tegangan) |
|
+ Jalur Balap | Baja bantalan, dikeraskan dan digiling |
lingkar dalam | Tekan pas |
cincin luar |
Tekan pas |
+ Bantalan bola | Terintegrasi |
+ Bantalan rol |
Terintegrasi |
+ Pelumasan | - |
tersedia dengan elemen sisipan kopling freewheel
FE 400 M (pegas berkelok-kelok) atau FE 400 Z (pegas tegangan).
Data Teknis
Barang | FP 422M FP 422Z |
Bahan | ST14 |
Bosan dia. | 10 mm |
diameter luar | 26 mm |
Lebar (B) | 27 mm |
Kapasitas torsi | 60N.m |
Melampaui kecepatan pembatas (inner race) | 10100 putaran/menit |
Bobot | 0,07 kg |
Kemasan | Kotak karton atau sebagai kebutuhan Anda |
Dimensi dan Kapasitas
Menggambar legenda:
d = diameter dalam D = diameter luar W = lebar T = torsi n = kecepatan putaran C = kapasitas beban
Penamaan | d | D | W | Ttidak | nmaksimal | Cdyn | Cstatus | Bobot | Nomor barang |
[mm] | [mm] | [mm] | [Nm] | [rpm] | [N] | [N] | [kg] | ||
FP 422 M | 10 | 26 | 27 | 60 | 10.100 | 6.013 | 4.380 | 0,07 | 300655 |
FP 422 Z | 10 | 26 | 27 | 53 | 10.100 | 6.013 | 4.380 | 0,07 | 300656 |
FP 427 M | 15 | 31 | 27 | 94 | 7.400 | 7.679 | 6.397 | 0,08 | 300663 |
FP 427 Z | 15 | 31 | 27 | 84 | 7.400 | 7.679 | 6.397 | 0,08 | 300664 |
FP 432 M | 20 | 36 | 27 | 133 | 5.900 | 8.104 | 7.241 | 0,10 | 300669 |
FP 432 Z | 20 | 36 | 27 | 121 | 5.900 | 8.104 | 7.241 | 0,10 | 300670 |
FP 437 M | 25 | 41 | 27 | 176 | 4.800 | 9.201 | 8.142 | 0.12 | 300673 |
FP 437 Z | 25 | 41 | 27 | 160 | 4.800 | 9.201 | 8.142 | 0.12 | 300674 |
FP 442 M | 30 | 46 | 27 | 223 | 4.200 | 10.247 | 10.708 | 0.14 | 300679 |
FP 442 Z | 30 | 46 | 27 | 208 | 4.200 | 10.247 | 10.708 | 0.14 | 300680 |

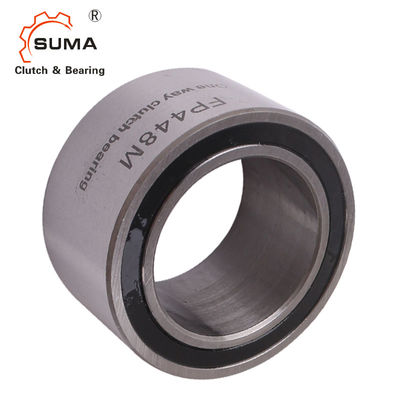

FP 448 M | 35 | 53 | 27 | 286 | 4.300 | 11.642 | 13.440 | 0.19 | 306522 |
FP 448 Z | 35 | 53 | 27 | 262 | 4.300 | 11.642 | 13.440 | 0.19 | 306523 |
FP 453 M | 40 | 58 | 27 | 343 | 3.400 | 11.417 | 13.577 | 0.21 | 300683 |
FP 453 Z | 40 | 58 | 27 | 314 | 3.400 | 11.417 | 13.577 | 0.21 | 300684 |
FP 463 M | 50 | 68 | 27 | 461 | 2.9 | 13.07 | 17,063 | 0,25 | 300685 |
FP 463 Z | 50 | 68 | 27 | 428 | 2.9 | 13.07 | 17,063 | 0,25 | 300687 |
FP 473 M | 60 | 78 | 27 | 588 | 2.500 | 14.128 | 19.896 | 0,3 | 300691 |
FP 473 Z | 60 | 78 | 27 | 543 | 2.500 | 14.128 | 19.896 | 0,3 | 300693 |
Torsi nominal yang ditentukan didasarkan pada kekakuan yang cukup dari bagian kawin.
Kecepatan rotasi n = kecepatan bawaan elemen insert.
