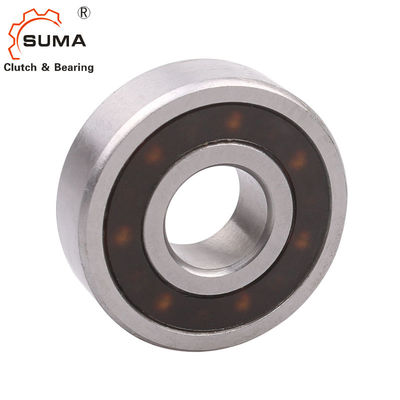

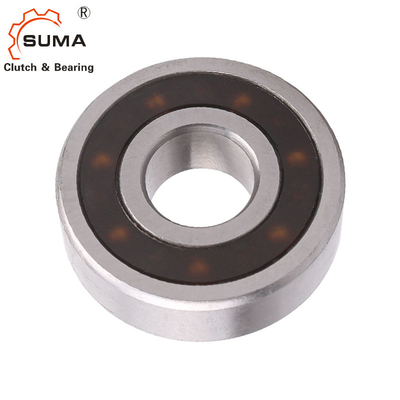

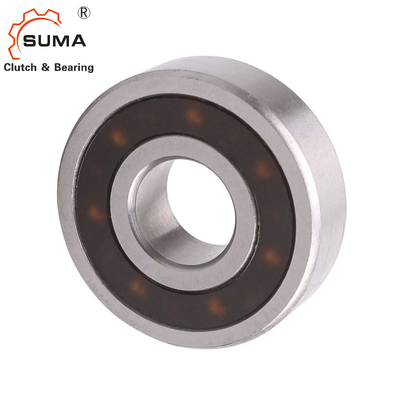

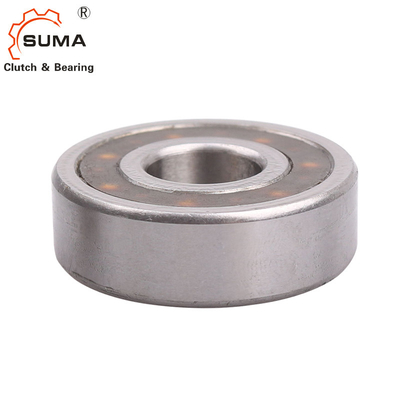

FK FK-2RS Freewheel One Way Bearing FK6204 FK6204-2RS
Fitur bantalan satu arah freewheel
Lebar
12/14/15/16/17/18 mm
Suhu Operasional
maks.140 °C
Suhu yang lebih tinggi berdasarkan permintaan
maks.110 °C (desain 2RS dengan segel RS)
Pelumasan
Seri FK2RSdengan segel
Pelumasan gemuk operasi seumur hidup
Seri FKtanpa segel cakram
Pelumasan oli atau gemuk
Disampaikan dengan perlindungan korosi.
Instalasi
Toleransi pemasangan
poros n6;hub N7
Bagian kawin
Pengerasan dan penggilingan bagian kawin tidak diperlukan.Bersihkan secara menyeluruh (bebas lemak) bagian-bagian yang menempel di sekitar kopling freewheel serta cincin kopling freewheel sebelum membuat press pas.
bantalan
Kopling freewheel termasuk bantalan bola dan bantalan rol.Dukungan bantalan eksternal tambahan tidak diperlukan.
Tekan sesuai tekanan
Tekanan press fit tidak boleh diterapkan pada bola.
Arah penjepit
Panah pada cincin bagian dalam menunjukkan arah penjepitan cincin bagian dalam.
Dimensi dan Kapasitas
Legenda menggambar:
d = diameter dalam D = diameter luar W = lebar r = jari-jari tepi T = torsi n = kecepatan putaran C = kapasitas beban
Penamaan |
d [mm] |
D [mm] |
W [mm] |
Ttidak [Nm] |
nmaksimal [rpm] |
Cdyn. [N] |
Cstatus [N] |
r [mm] |
Bobot [kg] |
Nomor barang |
FK 6203 | 17 | 40 | 12 | 53 | 10.800 | 6.245 | 3,441 | 1.0 | 0,07 | 301065 |
FK 6203-RS | 17 | 40 | 12 | 53 | 3.700 | 6.245 | 3,441 | 1.0 | 0,07 | 301079 |
FK 6204 | 20 | 47 | 14 | 60 | 7.500 | 6.869 | 4.268 | 1.5 | 0.12 | 301068 |
FK 6204-2RS | 20 | 47 | 14 | 60 | 3.200 | 6.869 | 4.268 | 1.5 | 0.12 | 301087 |
FK 6205 | 25 | 52 | 15 | 104 | 5.400 | 7.448 | 5,146 | 1.5 | 0,15 | 301070 |
FK 6205-2RS | 25 | 52 | 15 | 104 | 2.800 | 7.448 | 5,146 | 1.5 | 0,15 | 301092 |
FK 6206 | 30 | 62 | 16 | 148 | 5.100 | 7.859 | 6.066 | 1.5 | 0,23 | 301074 |
FK 6206-2RS | 30 | 62 | 16 | 148 | 2.400 | 7.859 | 6.066 | 1.5 | 0,23 | 301103 |
FK 6207 | 35 | 72 | 17 | 265 | 3.700 | 8.902 | 7.819 | 2.7 | 0.34 | 301077 |
FK 6207-2RS | 35 | 72 | 17 | 265 | 1.900 | 8.902 | 7.819 | 2.7 | 0.34 | 301108 |
FK 6208 | 40 | 80 | 18 | 267 | 3.700 | 8.902 | 7.752 | 2.7 | 0,45 | 301078 |
FK 6208-2RS | 40 | 80 | 18 | 267 | 1.900 | 8.902 | 7.752 | 2.7 | 0,45 | 301110 |
FK 6304-2RS | 20 | 52 | 15 | 104 | 2800 | 7448 | 5146 | 1.5 | 0.17 | 301098 |
Semua spesifikasi untuk seri FK 2RS (dengan segel) dan seri FK (tanpa segel)
Torsi nominal yang ditentukan didasarkan pada kekakuan yang cukup dari bagian kawin.
Kecepatan rotasi n untuk seri FK (tanpa segel) = kecepatan bawaan unit perakitan
Kecepatan putaran n untuk seri FK 2RS (dengan segel) = perbedaan kecepatan bagian kawin.
Torsi penggerak belakang dikendalikan oleh lengan torsi.Lengan torsi tidak boleh dijepit pada posisinya.Itu harus memiliki permainan 0,5 inci dalam arah aksial dan radial.
Backstop FRHM disediakan untuk kecocokan clearance.Set sekrup pada cincin bagian dalam disediakan untuk retensi aksial, kerah poros tidak diperlukan.
