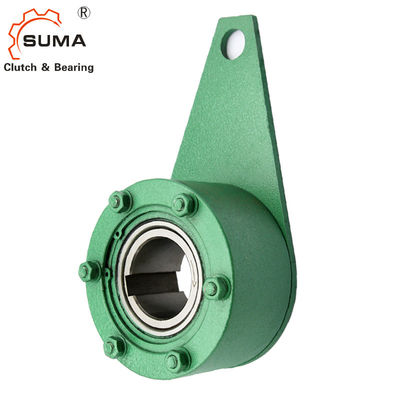

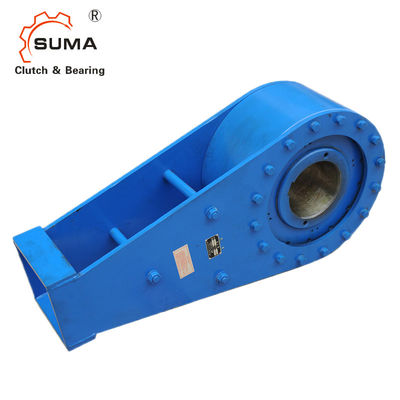

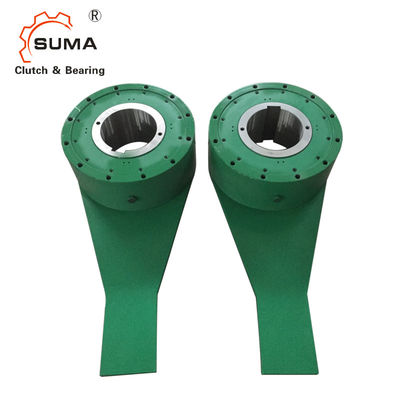

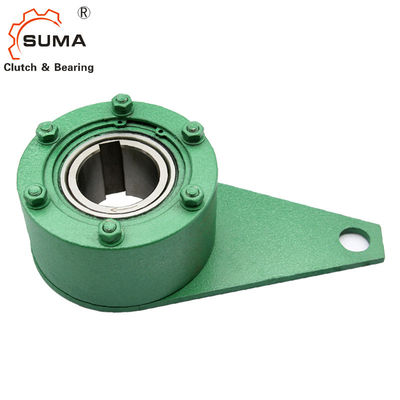

BS65R Backstop Belt Conveyor 200RPM GCr15 Cam Clutch
  • BS65R Backstop Belt Conveyor 200RPM GCr15 Cam Clutch
  • BS65R Backstop Belt Conveyor 200RPM GCr15 Cam Clutch
  • BS65R Backstop Belt Conveyor 200RPM GCr15 Cam Clutch
  • BS65R Backstop Belt Conveyor 200RPM GCr15 Cam Clutch

BS65R Backstop Belt Conveyor 200RPM GCr15 Cam Clutch

Tempat asal CINA
Nama merek SUMA
Sertifikasi ISO SGS
Nomor model BS65R
Rincian Produk
Waktu pengiriman:
5-7 Hari
Nama Produk:
Kopling Backstop BS65R
Bahan:
Baja bantalan GCr15
Kapasitas Torsi:
1570Nm
Jaminan:
1 tahun
Kecepatan rotasi:
200rpm
OEM:
Menerima
Pelabuhan:
Shanghai Ningbo
Cahaya Tinggi:

Kopling Cam Backstop

,

Kopling Cam 200RPM

,

Bantalan Kopling Backstop GCr15

Ketentuan Pembayaran & Pengiriman
Kuantitas min Order
1
Harga
USD500-USD600 PER PIECE
Kemasan rincian
kotak kayu
Syarat-syarat pembayaran
L/C, D/A, D/P, T/T, Western Union, Paypal
Menyediakan kemampuan
1000 Pcs per Bulan
Deskripsi Produk

               BS65R Backstop Belt Conveyor 200RPM GCr15 Cam Clutch



Fitur

Seri BS-R menawarkan perawatan pelumasan yang mudah.

1. Pra-masukkan cincin-V ke dalam poros konveyor dengan arah yang benar.
2. Pasang BS Cam Clutch dengan aman ke poros.Terapkan tekanan hanya pada wajah akhir balapan bagian dalam

saat memasukkan BS Cam Clutch ke poros.Jangan memukul balapan bagian dalam secara langsung dengan palu atau memberikan tekanan

pada ras luar.(Lihat halaman 13 untuk Instalasi dan Penggunaan)
3. Oleskan sealant yang disediakan, ke permukaan ujung inner race dan packing, dan pasang unit BS Cam Clutch ke

poros konveyor dengan pelat ujung.Pada saat yang sama, gunakan seal washer pada setiap baut untuk mencegah kebocoran oli.

Dimensi dan Kapasitas




Model

torsi
Kapasitas
(N·m)

Membosankan
Diameter
Jangkauan
Maks.
Melebihi
(r/m)
Balapan batin

A

B

C

PCD
E

F

G

H

K

L

M

N

P

Q

R
BS65R 1,570 40 hingga 65 200 90 160 85 140 115 50 6 9.5 306 210 16 50 13.5 90
BS75R 2.450 50 sampai 75 180 90 170 85 150 125 50 6 9.5 354 250 19 65 16,5 100
BS85R 5.880 60 hingga 85 180 115 210 110 185 140 60 9 11 434 300 29 95 20.5 115
BS95R 7.840 70 sampai 95 170 115 230 110 200 160 60 9 12.5 497 350 32 105 20.5 130
BS110R 10.800 80 hingga 110 170 115 270 110 220 180 60 12 14 560 385 40 110 26 140
BS135R 15.700 90 hingga 135 120 135 320 130 280 230 60 12 14 666 470 36 120 26 180





Model

torsi
Kapasitas
(N·m)

Membosankan
Diameter
Jangkauan


Maks.
Lebih

berlari
(r/m)
Batin

Balapan


A

B

C

PCD
E

F

G

L

Saya

J

R

P

Q


W

min


W

Maks

BS160R 24500 100 hingga 160 100 135 360 130 315 255 60 19 16 120 32 792 580 108 95
BS200R 37200 100 hingga 200 100 150 430 145 380 310 60 19 21 130 43 838 623 182 155






Model

torsi
Kapasitas
(N·m)

Membosankan
Diameter
Jangkauan


Maks.
Lebih

berlari
(r/m)
Batin

Balapan


A

B

C

PCD
E

F

G

Saya

L

M

N

HAI

P

Q


W

min


W

Maks

BS 220R 49.000 150 hingga 220 80 235 500 230 420 296 95 35 12 259 311 238 1070 820 347 310
BS 250R 88200 175 hingga 250 50 295 600 290 530 355 125 35 12 319 375 288 1300 1000 637 580
BS 270R 123000 200 hingga 270 50 295 650 290 575 395 130 40 12 319 375 298 1425 1100 660 602
BS 300R 176000 230 hingga 300 50 295 780 290 690 495 130 45 19 333 396 356 1690 1300 1050 983
BS 335R 265000 250 hingga 335 50 305 850 320 750 525 135 60 19 343 405 386 1925 1500 1210 1120
BS 350R 314000 250 hingga 350 50 320 930 360 815 565 135 71 19 358 430 414 2065 1600 1710 1580
BS 425R 510000 325 hingga 425 50 440 1030 450 940 680 170 70 22 484 570 474 2315 1800 1580 2370
BS 450R 686000 350 hingga 450 50 450 1090 480 990 690 180 80 22 494 580 526 2545 2000 2930 2690

Catatan:

1. BS-R Cam Clutch dapat dibor sesuai spesifikasi Anda, tetapi harap tentukan diameter lubang dengan toleransi dan alur pasak

ukuran.
2. Lengan Torsi adalah opsional.Lengan yang ditunjukkan di atas hanya untuk referensi Anda.Jika perlu, sebutkan pada pesanan Anda.

Pemasangan dan Kopling


4. Setelah membersihkan bagian dalam reservoir minyak, aplikasikan sealant pada permukaan kawin reservoir minyak.Tempatkan minyak
pengukur level secara vertikal (garis merah di bawah, dan biru di atas), untuk model dari BS65R hingga BS200R;pasang reservoir minyak
untuk ujung muka outer race dengan baut, sedangkan untuk model BS220R keatas pasang reservoir oli ke
segel pendukung menggunakan baut.Hati-hati mencegah debu menembus Cam Clutch atau reservoir minyak.
5. Tekan sepenuhnya cincin-V yang telah dimasukkan sebelumnya sehingga permukaan penutup debu bersentuhan erat.
6. Jika suhu sekitar naik 40°C ke atas, disarankan untuk memasang pelindung atau atap dan hindari langsung

sinar matahari untuk memperpanjang masa pakai Cam Clutch.

Foto-foto

BS65R Backstop Belt Conveyor 200RPM GCr15 Cam Clutch 5

BS65R Backstop Belt Conveyor 200RPM GCr15 Cam Clutch 6
