| Tempat asal | CINA |
| Nama merek | SUMA |
| Sertifikasi | ISO SGS |
| Nomor model | CKF-A35110 |

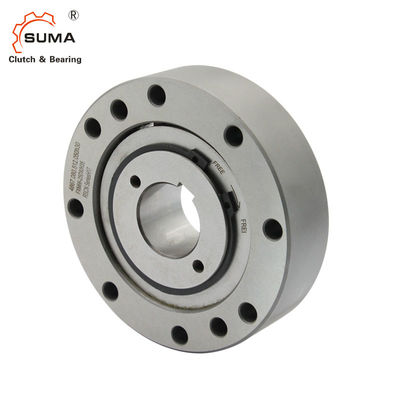

CKF-A35110 40 MM 6000RPM Backstop Sprag Kopling Satu Arah
Fitur
CKF-A adalah kopling satu arah tipe non-kontak sprag.Cincin bagian dalam dirancang untuk fungsi searah tanpa dukungan bantalan.Bantalan harus dipasang untuk memastikan koaksialitas cincin bagian dalam dan cincin luar saat digunakan.
Ketika digunakan untuk tujuan mencegah pembalikan, perlu untuk memeriksa bahwa kecepatan tidak boleh lebih rendah dari nilai minimum yang diizinkan untuk melebihi kecepatan, seperti yang ditunjukkan pada tabel di bawah ini.
Model ini terutama digunakan untuk mencegah pembalikan di bawah kondisi kerja kecepatan tinggi.Ini juga dapat digunakan untuk kopling overrunning kecepatan tinggi dan perangkat switching penggerak baji kecepatan rendah.
Data Teknis
| Barang | CKF-A35110 |
| Bahan | GCr15 |
| Bosan dia. | 35 mm |
| diameter luar | 100 mm |
| Lebar (B) | 40 mm |
| Kapasitas torsi | 425 Nm |
| Melampaui kecepatan pembatas (inner race) | 6000 putaran/menit |
| Melampaui kecepatan yang membatasi (ras luar) | 740 putaran/menit |
| Bobot | 2,1 kg |
| Kemasan | Kotak karton atau sebagai kebutuhan Anda |
Dimensi dan Kapasitas
| Jenis | Torsi Nm |
Melebihi Kecepatan Terbatas r/mnt |
d[H7] | D[h7] | e[H7] | F | G | C | B | A | t-d1 | bn*tn | Bobot [kg] |
|
| keluar balapan | perlombaan batin | |||||||||||||
| CFK-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6.6 | 6 × 2.8 | 1.50 |
| CFK-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6.6 | 8 × 3,3 | 1.60 |
| CFK-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6.6 | 8 × 3,3 | 1.80 |
| CFK-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6.6 | 10 × 3,3 | 2.10 |
| CFK-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6.6 | 12 × 3,3 | 2.90 |
| CFK-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9.0 | 14 × 3,8 | 3.10 |
| CFK-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9.0 | 14 × 3,8 | 4.70 |
| CFK-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9.0 | 16 × 4.3 | 5.40 |
| CFK-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11,0 | 18×4.4 | 8.5 |
| CFK-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11,0 | 20 × 4,9 | 10 |
| CFK-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11,0 | 22×5.4 | 14 |
| CFK-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13.5 | 25×5.4 | 19 |
| CFK-A100280 | 7600 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17.5 | 28 × 6,4 | 34 |
| CFK-A130320 | 13600 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32×7.4 | 44 |
| CFK-A150400 | 24500 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17.5 | 36 × 8.4 | 73 |
Foto-foto
