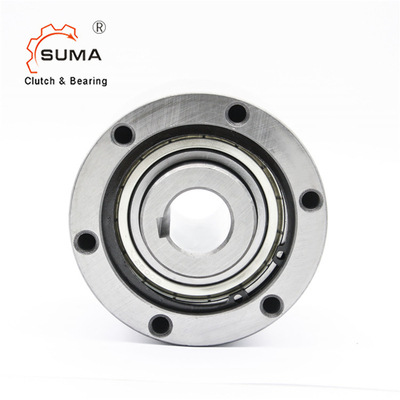

MG MI Series MI800 MG800 Satu Arah Backstop Bearing Cam Clutch
Fitur
1. Kopling mandiri yang dirancang untuk aplikasi kecepatan tinggi.
2. Rakitan sangkar cam direkayasa untuk kinerja optimal dan peningkatan kapasitas.
3. Dua bantalan bola disertakan untuk mendukung beban radial dan konsentrisitas antar balapan.
4. Bibir kontak positif atau segel kempa disediakan untuk pelumasan gemuk atau oli.
5. Lubang yang disadap dikerjakan pada ujung lintasan luar untuk memasang komponen tambahan.
6. Bore metrik dan alur pasak tersedia.
7. Aksesori pemasangan tersedia.
Seri MG300A – 700A
Terutama digunakan untuk aplikasi tugas umum, Overrunning, back-stopping dan pengindeksan tugas ringan.Model MG menawarkan energi pegas yang presisi untuk memberikan masa pakai yang lama.
Seri MI300A – 700A
Direkomendasikan untuk pengindeksan kinerja tinggi, digunakan pada aplikasi lebih dari 150 pukulan per menit atau aplikasi yang membutuhkan akurasi pengindeksan tinggi.Menggabungkan inersia rendah yang dipatenkan
sangkar dan pegas energi tugas berat untuk reaksi cam cepat.
Seri MO300A – 700A
Dibuat dengan segel gemuk yang terasa untuk meminimalkan hambatan segel untuk aplikasi overrunning dalam kecepatan tinggi.Model MO dikirimkan dengan pelumasan gemuk standar.
Seri MR300A – 700A
Ditujukan untuk overrunning balapan luar berkecepatan tinggi, menggabungkan konstruksi sangkar cam unik yang menggunakan gaya sentrifugal untuk meminimalkan hambatan cam. Kecepatan mengemudi kopling tidak dapat melebihi rpm yang ditunjukkan pada tabel untuk balapan dalam.
Dimensi dan Kapasitas
Model | torsi | Menyeret | Maks. | Maks. | Ukuran lubang | A | B (h7) |
C | PCD D |
E | F | S | HM | Bobot (kg) |
||
Melebihi | jumlah | |||||||||||||||
Kapasitas | torsi | (r/mnt) | pengindeksan | Lubang yang Disadap | ||||||||||||
(Nm) | (Nm) | Batin | Luar | (siklus/menit) | dia. | jalan pasak | ×Ukuran × Nada | |||||||||
Balapan | Balapan | (H7) | ||||||||||||||
MG 300 | 314 | 0,23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10.4 | 28.5 | 13 | 4xM6xP1.0 | 1.8 |
MI 300 | 0.31 | 50 | _ | 300 | ||||||||||||
MG 400 | 539 | 0,29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10.7 | 31.7 | 16 | 4XM8xP1.25 | 2.7 |
MI 400 | 0.38 | 50 | _ | 300 | ||||||||||||
MG 500 | 1620 | 0,51 | 2400 | 800 | _ | 31.5 | 7x3 | 89 | 108 | 86 | 92 | 12.3 | 44.4 | 16 | 4XM8xP1.25 | 5 |
MI 500 | 0.68 | 50 | _ | 300 | ||||||||||||
MG 600 | 3140 | 0,85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12.8 | 69.8 | 16 | 6xM8xP1.25 | 8.6 |
MI 600 | 1,54 | 30 | _ | 300 | ||||||||||||
MG 700 | 5880 | 1.7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19.8 | 101,5 | 20 | 6xM10xP1.5 | 19.5 |
MI 700 | 2.63 | 30 | _ | 300 | ||||||||||||
MG 750 | 9500 | 3.43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
MI 750 | 4.12 | 30 | _ | 300 | ||||||||||||
MG 800 | 17600 | 5.39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77.5 | 140 | 25 | 8xM16xP2.0 | 46,5 |
MI 800 | 8.33 | 20 | _ | 300 | ||||||||||||
MG 900 | 24500 | 6.77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70.5 |
MI 900 | 9.41 | 20 | _ | 300 | ||||||||||||
MG 1000 | 33800 | 8.14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108.5 |
MI 1000 | 12.74 | 2 | _ | 300 | ||||||||||||
MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
MI 1100 | 22.15 | 20 | _ | 150 | ||||||||||||
MG 1200 | 95100 | 17.64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
MI 1200 | 27.54 | 20 | _ | 150 | ||||||||||||
MG 1300 | 176000 | 18.72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
MI 1300 | 28.13 | 20 | _ | 150 |
