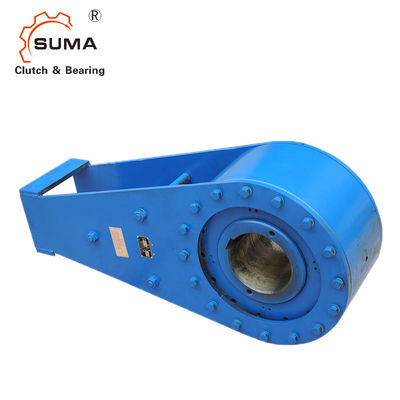

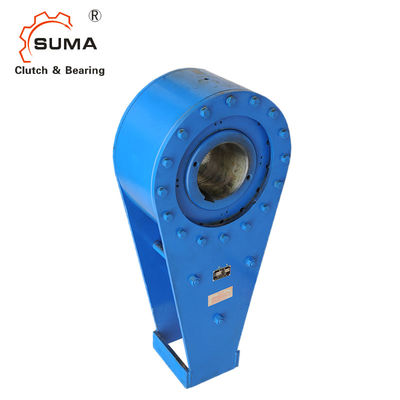

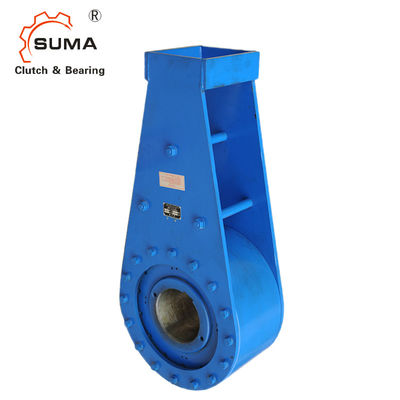

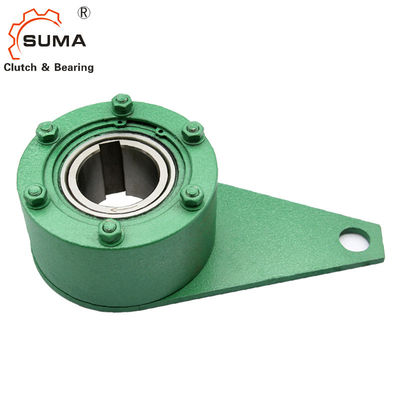

NYD 250 Lift Kecepatan Rendah 25000 Nm Cam Backstop Bearing
Fitur NYD NJ Backstop
Backstop NJ(NYD,ND) dengan lengan torsi tanpa dukungan bantalan bola.Backstop diatur melalui poros atau ujung poros.
Backstop NJ digunakan sebagai:
Backstopuntuk aplikasi kecepatan rendah.
Mereka dirancang untuk digunakan dalam sistem sabuk konveyor miring, elevator dan pompa.Segel taconite melindungi backstop saat kondisi kotor dan berdebu.
MODEL NJ65-NJ450
Dimensi dan Kapasitas
Jenis | Kapasitas beban | Balap Dalam Maks.Kecepatan | Tarik Torsi | Membosankan | Ukuran (mm) | Bobot | ||||||||
Nm | r/mnt | Nm | mm | A | B | D | H | h1 | h | L | L1 | kg | ||
ND16 (NJ65) | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16,5 | 35 | 16.1 | ||||
ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
ND110 (NJ110) | 11000 | 15 | 90-110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
ND650 (NJ230) | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
ND1250 (NJ270) | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
ND1800 (NJ300) | 180000 | 110 | 230-300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
ND2700 (NJ320) | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
ND3200 (NJ350) | 320000 | 160 | 250-350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
ND5200 (NJ420) | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
ND7000 (NJ450) | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 |
pemasangan
Torsi penggerak belakang dikendalikan oleh lengan torsi.Lengan torsi tidak boleh dijepit pada posisinya.Itu harus memiliki permainan 0,5 inci dalam arah aksial dan radial.
Backstop NJ disediakan untuk kecocokan jarak bebas.Set sekrup pada cincin bagian dalam disediakan untuk retensi aksial, kerah poros tidak diperlukan.
