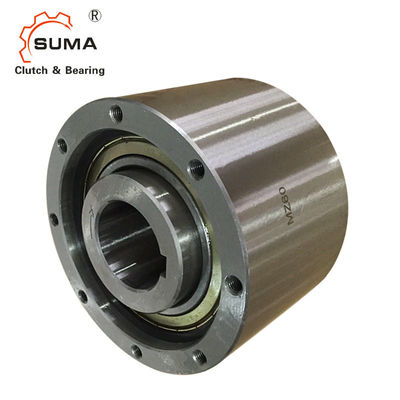

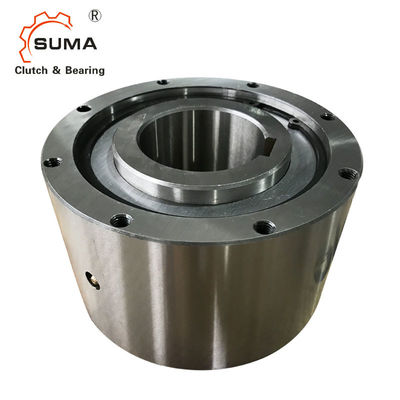

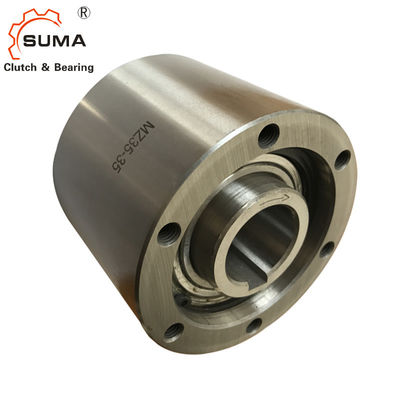

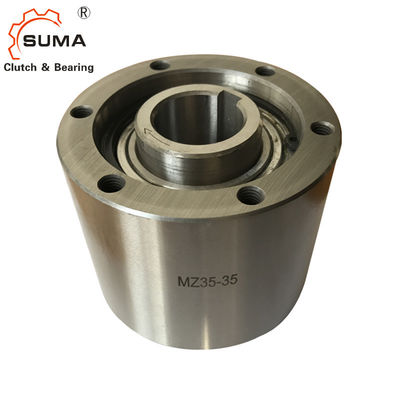

MZ60 Backstop Cam Clutch
Fitur
Tipe MZ adalah freewheel tipe sprag yang disegel, bantalan yang didukung menggunakan dua bantalan berpelumas gemuk seri 60..ZZ.Unit dikirim dengan pelumas gemuk yang siap dipasang.Unit MZ dimaksudkan sebagai multiguna, untuk digunakan dalam berbagai aplikasi.Pengaturan pemasangan tipikal ditunjukkan pada halaman berikut.Perlombaan batin dikunci ke poros.Diameter dalam balapan luar harus digunakan sebagai register pemasangan untuk bagian-bagian yang terhubung (sproket, katrol, roda gigi, lengan torsi ...).Keran pemasangan harus sesuai dengan toleransi g6.
Data Teknis
Barang | MZ60 |
Bahan | GCr15 |
Bosan dia. | 60 mm |
diameter luar | 155 mm |
Lebar | 102 mm |
Kapasitas torsi | 2110 Nm |
Tarik torsi | 0,98 Nm |
Bobot | 10,2 kg |
Kemasan | Kotak karton, kotak kayu atau sebagai kebutuhan Anda |
Dimensi dan Kapasitas
Model |
Kapasitas torsi (Nm) |
Tarik Torsi (Nm) |
Overrunning Maks (r/mnt) |
Pengindeksan maks (siklus/nin) |
Membosankan ukuran |
A |
C |
B |
F |
(M6) |
G |
PCD D |
S |
HM No.of Lubang yang Disadap ×Ukuran ×Pitch |
Bobot (kg) |
||
Balapan batin | Ras luar | dia. (H7) |
kunci jalan |
||||||||||||||
MZ15 | 186 | 0.2 | 2200 | 900 | 150 | 15 | 5 × 2.3 | 62 | 60 | 68 | 25 | 47 | 5.5 | 58 | 10 | 6-M5 × 0,8 | 1.4 |
MZ17 | 215 | 0.2 | 2000 | 800 | 150 | 17 | 5 × 2.3 | 66 | 64 | 75 | 28 | 52 | 6.3 | 64 | 10 | 6-M5 × 0,8 | 1.8 |
MZ20 | 323 | 0,29 | 1900 | 700 | 150 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 7.6 | 68 | 12 | 6-M6 × 1.0 | 2.0 |
MZ30-22 | 735 | 0.39 |
1800
|
500 | 150 | 22 | 6x2.8 | 82 |
80 |
100 |
45 |
75 |
8.9 |
88 |
16 |
6-M8 × 1,25 |
3.7 |
MZ30-25 | 25 | 8 × 3,3 | |||||||||||||||
MZ30 | 30 | 10 × 3,3 | |||||||||||||||
MZ35 | 1080 | 0,49 | 1700 | 300 | 150 | 35 | 10 × 3,3 | 87 | 85 | 110 | 50 | 80 | 8.7 | 95 | 16 | 6-M8 × 1,25 | 4.8 |
MZ45-40 | 1620 | 0,69 | 1700 | 300 | 150 | 40 | 12 × 3,3 | 92 | 90 |
125 |
60 |
95 |
8.4 |
110 |
16 |
8-M8 × 1,25 |
6.2 |
MZ45 | 45 | 14 × 3,3 | |||||||||||||||
MZ60-50 | 2110 | 0,98 | 1600 | 250 | 150 | 50 | 14 × 3,8 | 102 | 100 | 155 |
80 |
125 |
9.1 |
140 |
16 |
8-M8 × 1,25 |
10.2 |
MZ60-55 | 55 | 16 × 4.3 | |||||||||||||||
MZ60 | 60 | 18×4.4 | |||||||||||||||
MZ70-65 | 3040 | 1.27 | 1300 | 250 | 150 | 65 | 18×4.4 | 105 |
103 |
175 |
95 |
145 |
8.6 |
162 |
16 |
8-M8 × 1,25 |
13.2 |
MZ70 | 70 | 20 × 4,9 |
Pemasangan dan Kopling
Foto-foto
